1550nm 1W ఫైబర్ కపుల్డ్ లేజర్

విషయ సూచిక

1. 1550nm 1W ఫైబర్ కపుల్డ్ లేజర్ పరిచయం

2. ఉత్పత్తి లక్షణాలు

3. లక్షణాలు

4. అప్లికేషన్లు

5. ఉత్పత్తి వివరాలు

6. ఆర్డరింగ్ సమాచారం

7. డేటాషీట్ మరియు టెస్ట్షీట్

8. కోట్ మరియు చెల్లింపు నిబంధనలు

9. ఆపరేషన్ గైడ్

10. ఆపరేషన్ నోట్స్ మరియు మెయింటెనెన్స్

11. నాణ్యత హామీ మరియు అమ్మకాల తర్వాత సేవ

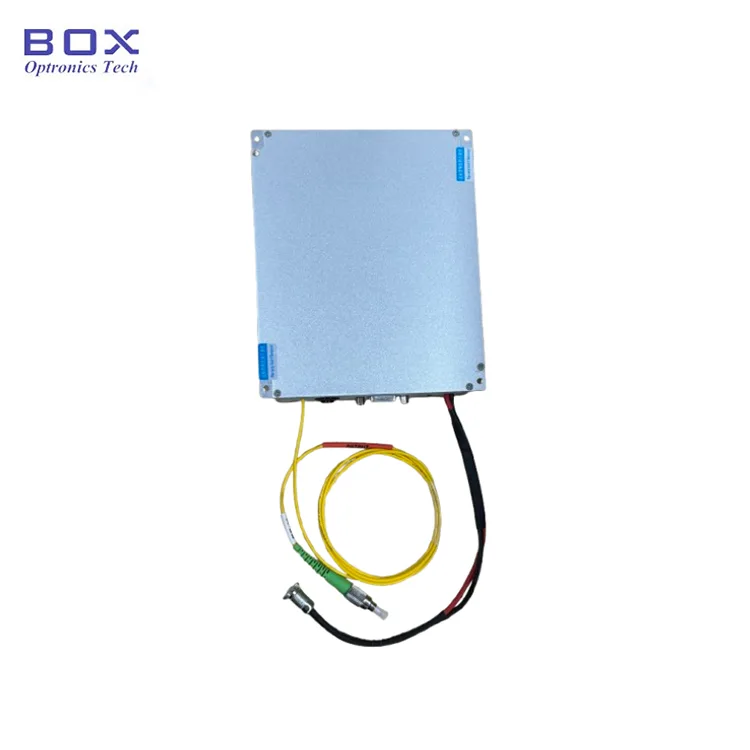

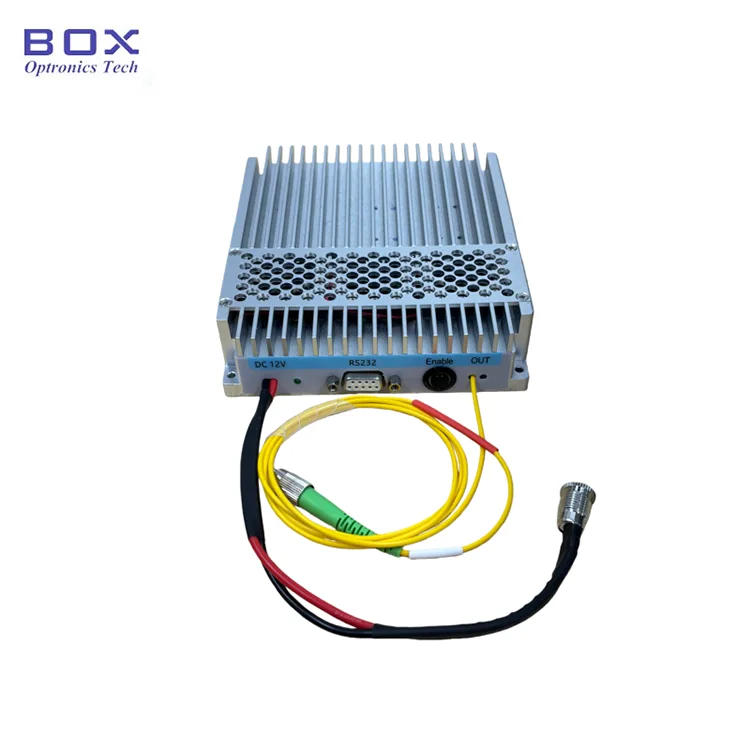

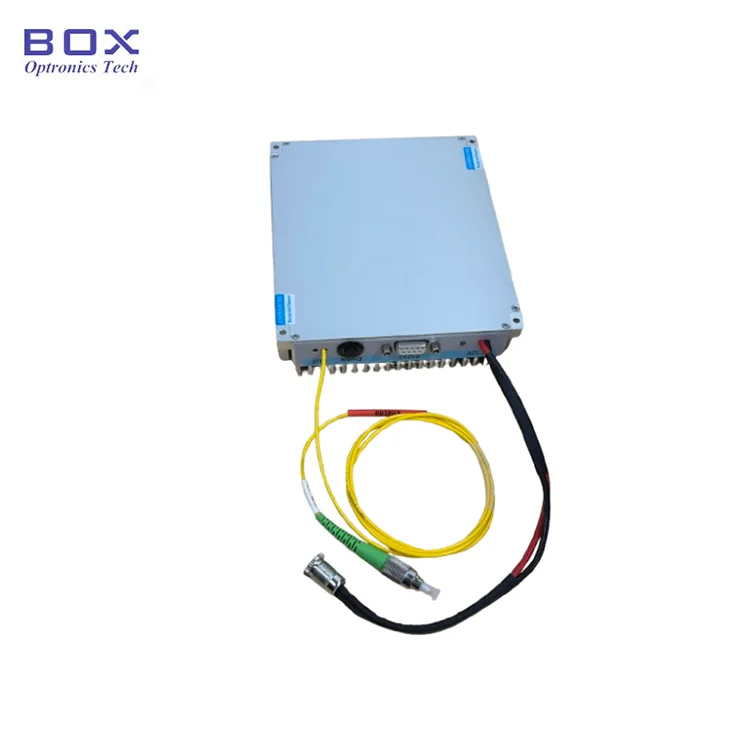

ఉత్పత్తి పరిచయం-1550nm 1W ఫైబర్ కపుల్డ్ లేజర్

1550nm 1W ఫైబర్ కపుల్డ్ లేజర్ సింగిల్-వేవ్‌లెంగ్త్, హై-పవర్ లేజర్ అవుట్‌పుట్ సాధించడానికి హై-పవర్ గెయిన్ ఆప్టికల్ మాడ్యూల్‌తో కలిపి DFB సీడ్ లేజర్‌ను ఉపయోగిస్తుంది. ఇది అధిక తరంగదైర్ఘ్యం ఖచ్చితత్వం మరియు అధిక సైడ్-మోడ్ అణచివేత నిష్పత్తిని కలిగి ఉంటుంది. ఎంపికలలో సింగిల్-మోడ్ లేదా పోలరైజేషన్-మెయింటైనింగ్ ఫైబర్ ఉన్నాయి; యూనిట్ సర్దుబాటు చేయగల కరెంట్‌తో అధిక అవుట్‌పుట్ శక్తిని అందిస్తుంది, పవర్-అప్‌పై తక్షణ కాంతి ఉద్గారాలు మరియు వినియోగదారు-స్నేహపూర్వక ఆపరేషన్, ఇది పరిశోధకులచే ప్రయోగశాల వినియోగానికి అనువైనదిగా చేస్తుంది.

ఉత్పత్తి లక్షణాలు-1550nm 1W ఫైబర్ కపుల్డ్ లేజర్

ఉత్పత్తి ఫీచర్లు-1550nm 1W ఫైబర్ కపుల్డ్ లేజర్

● DFB సీడ్ + హై-పవర్ గెయిన్ స్టేజ్ ఆర్కిటెక్చర్ బ్యాలెన్సింగ్ లైన్‌విడ్త్ మరియు పవర్;

● దీర్ఘకాల నిరంతర ఆపరేషన్ కోసం అసాధారణమైన శక్తి స్థిరత్వం;

● సౌకర్యవంతమైన సిస్టమ్ ఇంటిగ్రేషన్ కోసం SM మరియు PM ఫైబర్ ఎంపికలు;

● ల్యాబ్ మరియు OEM ఇంటిగ్రేషన్ కోసం బెంచ్‌టాప్ మరియు మాడ్యూల్ ప్యాకేజీలు;

● 10%–100% నిరంతర విద్యుత్ సర్దుబాటు.

ఉత్పత్తి అప్లికేషన్లు-1550nm 1W ఫైబర్ కపుల్డ్ లేజర్

● కోహెరెంట్ ఆప్టికల్ కమ్యూనికేషన్ టెస్టింగ్ మరియు రీసెర్చ్;

● నాన్ లీనియర్ ఆప్టిక్స్ మరియు సూపర్ కాంటినమ్ జనరేషన్;

● LiDAR ట్రాన్స్మిటర్ కాంతి మూలం;

● ఫైబర్ యాంప్లిఫైయర్ పంపింగ్ మరియు క్యారెక్టరైజేషన్ పొందడం.

ఉత్పత్తి వివరాలు-1550nm 1W ఫైబర్ కపుల్డ్ లేజర్

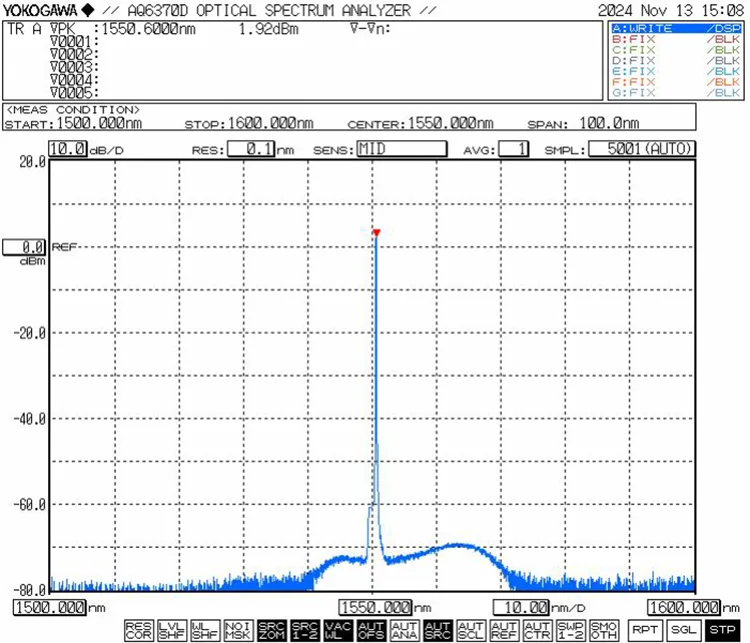

● సాధారణ లక్షణ వక్రత: λ= 1550 nm, లైన్‌విడ్త్ ≤3MHz, Pavg= 20W

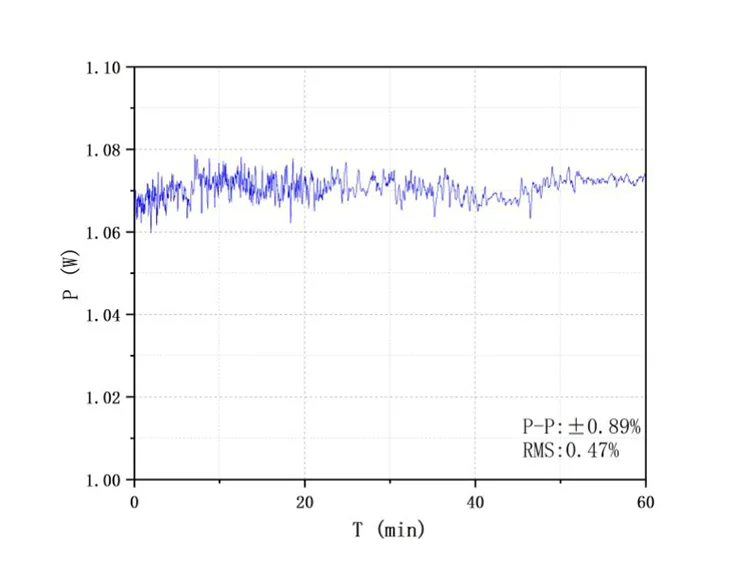

● లేజర్ పవర్ మరియు పవర్ స్టెబిలిటీ (పవర్ స్టెబిలిటీ టెస్ట్@1W)

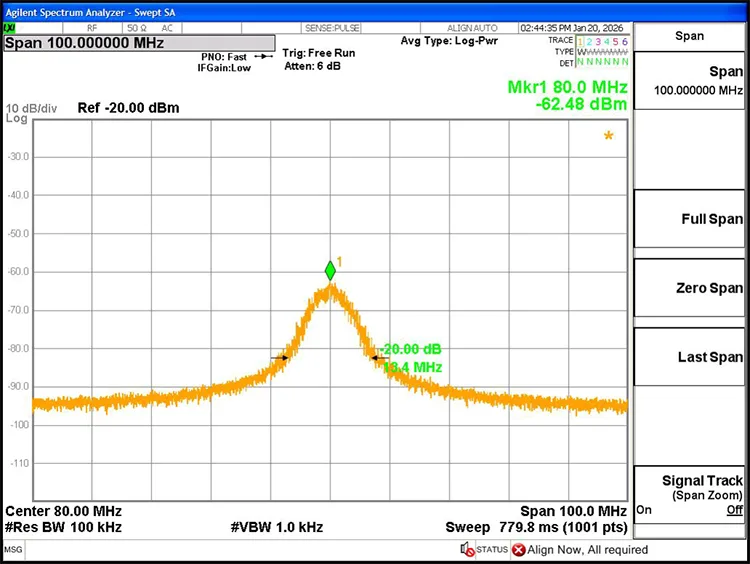

● లేజర్ లైన్‌విడ్త్@3dB: 0.67MHz

ఆర్డరింగ్ సమాచారం-1550nm 1W ఫైబర్ కపుల్డ్ లేజర్

ఉదా: HFL-1550-30-PM-M31

(ఆర్డర్ సమాచారం: 1550nm 1W ఫైబర్ కపుల్డ్ లేజర్, 1W (30dBm) అవుట్‌పుట్ పవర్, PM1550ఫైబర్, మాడ్యూల్ ప్యాకేజీ).

డేటాషీట్ మరియు టెస్ట్‌షీట్-1550nm 1W ఫైబర్ కపుల్డ్ లేజర్

డేటాషీట్

టెస్ట్షీట్

కోట్ మరియు చెల్లింపు నిబంధనలు-1550nm 1W ఫైబర్ కపుల్డ్ లేజర్

● కోట్ నిబంధనలు

(1) EXW

(2) DAP

(3) ఇతర

● చెల్లింపు నిబంధనలు

PayPal మరియు T/T అందుబాటులో ఉన్నాయి.

ఆపరేషన్ స్టెప్స్-1550nm 1W ఫైబర్ కపుల్డ్ లేజర్

దశ1. అన్‌ప్యాకింగ్: అసెంబ్లీకి ముందు, అన్ని ఉపకరణాలు పూర్తయ్యాయో లేదో తనిఖీ చేయండి.

● ప్రామాణిక ఉపకరణాలు

దశ2. విద్యుత్ సరఫరా: పవర్ పోర్ట్ ప్రామాణిక DC5.5×2.1mm ఇంటర్‌ఫేస్‌ను ఉపయోగిస్తుంది. అసలైన సరిపోలిన పవర్ అడాప్టర్ (DC5V లేదా DC12V)ని మాత్రమే ఉపయోగించండి. సరికాని పవర్ అడాప్టర్‌లు కాంతి మూలాన్ని దెబ్బతీయవచ్చు. స్విచ్ పవర్ సప్లైకి కనెక్ట్ చేయడానికి U-ఆకారపు కనెక్టర్ పవర్ కేబుల్ కొనుగోలు సమయంలో అభ్యర్థన మేరకు అందుబాటులో ఉంటుంది.

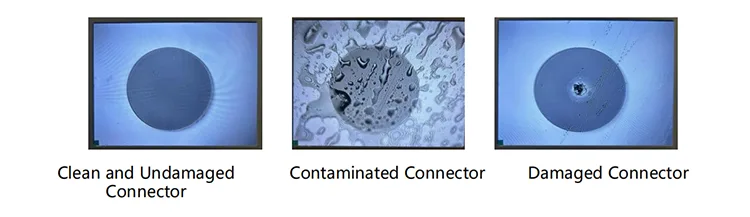

దశ3. అవుట్‌పుట్ ఫైబర్‌ను కనెక్ట్ చేస్తోంది: ఫైబర్ కనెక్టర్ నుండి డస్ట్ క్యాప్‌ను తీసివేయండి, కాలుష్యం లేదా డ్యామేజ్ కోసం ఎండ్ ఫేస్‌ని తనిఖీ చేయండి మరియు ఇతర ఫైబర్ పరికరాలు లేదా పరీక్షా పరికరాలకు కనెక్ట్ చేసే ముందు శుభ్రతను నిర్ధారించండి. హై-పవర్ మోడల్‌ల కోసం, ఫ్యూజన్ స్ప్లికింగ్ సిఫార్సు చేయబడింది.

Sep4. హోస్ట్ కంప్యూటర్‌కు కనెక్ట్ చేయండి: మాడ్యూల్‌ను కంప్యూటర్‌కు కనెక్ట్ చేయడానికి చేర్చబడిన USB-RS232 సీరియల్ డేటా కేబుల్‌ని ఉపయోగించండి. కమ్యూనికేషన్‌ను ప్రారంభించడానికి అంకితమైన సీరియల్ డ్రైవర్‌ను (Box Optronics అందించినది) ఇన్‌స్టాల్ చేయండి. డ్రైవర్ లేకుండా, హోస్ట్ సాఫ్ట్‌వేర్ మాడ్యూల్‌కి కనెక్ట్ చేయబడదు.

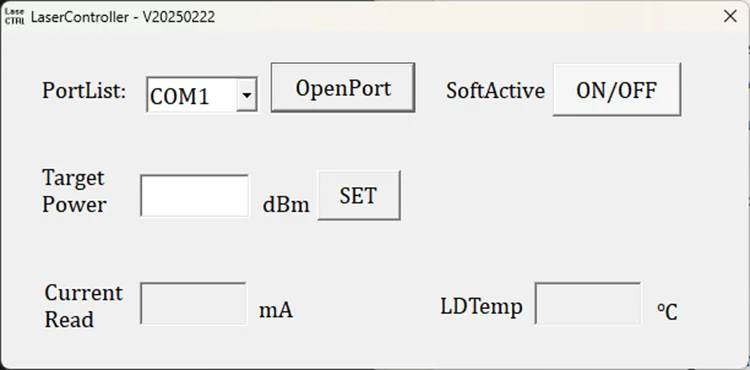

దశ 5. కంట్రోల్ సాఫ్ట్‌వేర్: హోస్ట్ సాఫ్ట్‌వేర్ అవుట్‌పుట్ పవర్‌ని సర్దుబాటు చేయడానికి మరియు "SoftActive" బటన్ ద్వారా లేజర్ అవుట్‌పుట్‌ని నియంత్రించడానికి అనుమతిస్తుంది (క్రింద ఉన్న ఇంటర్‌ఫేస్ రేఖాచిత్రం చూడండి). సాఫ్ట్‌వేర్ సెట్ పంప్ కరెంట్, అవుట్‌పుట్ పవర్ మరియు ఉష్ణోగ్రత పర్యవేక్షణ స్థితిని ప్రదర్శిస్తుంది

దశ 6. ఉపయోగం తర్వాత, క్లోజ్ బటన్‌ను క్లిక్ చేయండి, విద్యుత్ సరఫరాను ఆపివేసి, ఫైబర్ కనెక్షన్‌ను డిస్‌కనెక్ట్ చేయండి.

ఆపరేషన్ నోట్స్ మరియు మెయింటెనెన్స్-1550nm 1W ఫైబర్ కపుల్డ్ లేజర్

● దుమ్ము పేరుకుపోవడం మరియు అంతిమ ముఖం దెబ్బతినకుండా నిరోధించడానికి ఫైబర్ కనెక్టర్‌లను తరచుగా ప్లగ్ చేయడం/అన్‌ప్లగ్ చేయడం మానుకోండి.

● ఫైబర్ కనెక్టర్‌లను లింట్-ఫ్రీ వైప్‌తో శుభ్రం చేయండి మరియు కనెక్షన్‌కు ముందు ఫైబర్ ఎండ్-ఫేస్ డిటెక్టర్‌తో తనిఖీ చేయండి. ఎండ్-ఫేస్ బర్నింగ్‌ను నివారించడానికి పవర్ లేకుండా ఫైబర్‌లను ఎల్లప్పుడూ కనెక్ట్ చేయండి/డిస్‌కనెక్ట్ చేయండి. డస్ట్ క్యాప్స్‌తో ఉపయోగించని కనెక్టర్లను క్యాప్ చేయండి.

● దయచేసి తేమ, దుమ్ము మరియు తుప్పుకు వ్యతిరేకంగా జాగ్రత్తలు తీసుకోండి; పొడి ప్రదేశంలో నిల్వ చేయండి.

● దీర్ఘకాలికంగా ఉపయోగిస్తున్నప్పుడు, దానిని హీట్ సింక్‌లో ఉంచండి.

నాణ్యత హామీ మరియు అమ్మకాల తర్వాత సేవ-1550nm 1W ఫైబర్ కపుల్డ్ లేజర్

● వారంటీ వ్యవధి:

కొనుగోలు చేసినప్పటి నుండి 1 సంవత్సరంలోపు మానవ-ప్రేరిత లోపాల కోసం ఉచిత మరమ్మత్తు లేదా భర్తీ. 1 సంవత్సరం తర్వాత చెల్లింపు నిర్వహణ సేవలు అందుబాటులో ఉంటాయి.

● ఉచిత వారంటీ నుండి మినహాయింపులు:

ఉచిత వారంటీ వ్యవధిలో, ఉత్పత్తి నాణ్యత సమస్యల వల్ల ఏర్పడే లోపాల కోసం ఉచిత రిపేర్ లేదా రీప్లేస్‌మెంట్ సేవలు అందించబడతాయి. అయితే, వారంటీ వ్యవధిలో కింది సందర్భాలలో ఉచిత మరమ్మతు సేవలను తిరస్కరించే హక్కు Box Optronicsకి ఉంది:

(1) సహజ కారకాలు (ఉదా., మెరుపులు, దుమ్ము) లేదా పర్యావరణ ప్రభావాల వల్ల కలిగే నష్టం.

(2) యూజర్ చేత సరికాని ఆపరేషన్ కారణంగా లోపాలు.

(3) మానవ తప్పిదం వల్ల సంభవించే స్పష్టమైన భౌతిక నష్టం.

(4) అనధికారికంగా వేరుచేయడం, సవరించడం లేదా మరమ్మత్తు.

(5) హౌసింగ్‌పై మార్చబడిన లేదా అసంపూర్ణమైన వారంటీ లేబుల్‌లు.

(6) రవాణా సమయంలో నష్టం లేదా నష్టం.
