1. SLD బ్రాడ్బ్యాండ్ లైట్ సోర్స్ 1310nm పరిచయం
2. ఉత్పత్తి లక్షణాలు
3. ఉత్పత్తి లక్షణాలు
4. సాధారణ అప్లికేషన్లు
5. ఉత్పత్తి వివరాలు
6. ఆర్డరింగ్ సమాచారం
7. డేటాషీట్ మరియు టెస్ట్షీట్
8. కోట్ మరియు చెల్లింపు నిబంధనలు
9. ఆపరేషన్ గైడ్
10. ఆపరేషన్ నోట్స్ మరియు మెయింటెనెన్స్
11. నాణ్యత హామీ మరియు అమ్మకాల తర్వాత సేవ

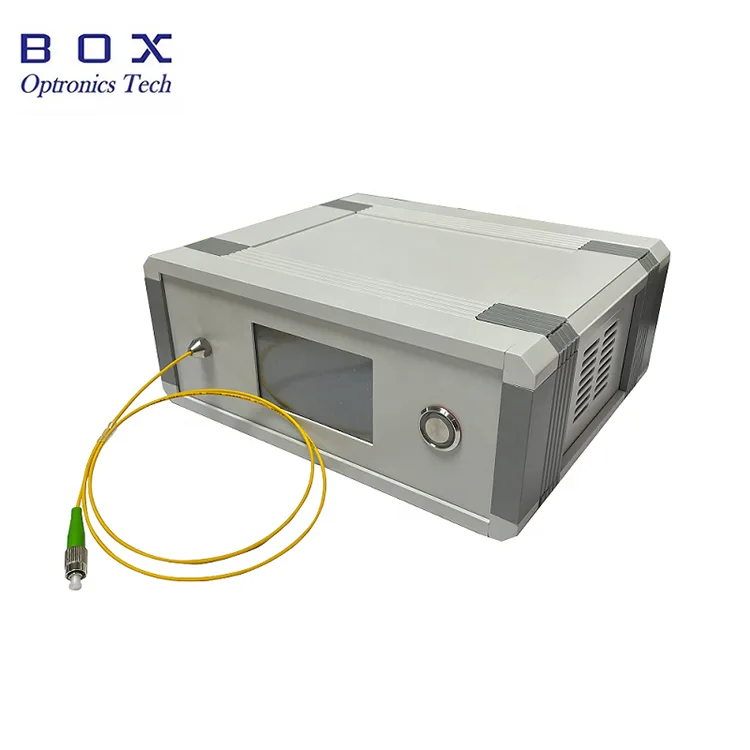

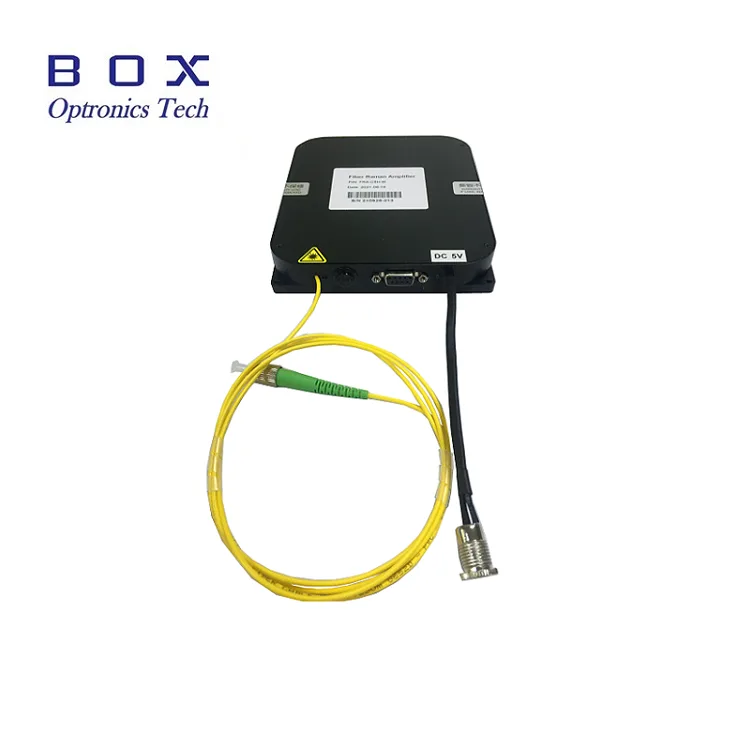

1310nm SLD బ్రాడ్బ్యాండ్ లైట్ సోర్స్ స్థిరమైన, తక్కువ-కోహెరెన్స్ బ్రాడ్బ్యాండ్ ఉద్గారాలను స్పెక్ట్రల్ వెడల్పుతో సాధారణంగా>30nm మరియు అవుట్పుట్ పవర్ 1/3/10/15mW వద్ద అందుబాటులో ఉంచుతుంది. దీని SMF-28e లేదా PM ఫైబర్ కలపడం, తక్కువ స్పెక్ట్రల్ అలలు మరియు కాంపాక్ట్ ప్యాకేజీ ఫైబర్ ఆప్టిక్ సెన్సింగ్, OCT ఇమేజింగ్ మరియు ఖచ్చితమైన ఆప్టికల్ కొలతలకు అనువైనవిగా చేస్తాయి. ఈ SLD బ్రాడ్బ్యాండ్ లైట్ సోర్స్ ఆప్టికల్ కమ్యూనికేషన్, బయోమెడికల్ ఇమేజింగ్ మరియు ఆప్టికల్ ఫైబర్ డివైస్ టెస్ట్ అప్లికేషన్ల కోసం ఆప్టిమైజ్ చేయబడింది.
|
పారామితులు |
యూనిట్ |
విలువ |
గమనిక |
|
ఆపరేటింగ్ తరంగదైర్ఘ్యం |
nm |
1310 |
±20 |
|
అవుట్పుట్ శక్తి |
mW |
1/3/10/15 |
అనుకూలీకరించదగినది |
|
బ్యాండ్విడ్త్ |
nm |
>30 |
|
|
ఆప్టికల్ ఐసోలేటర్ |
dB |
తో |
|
|
స్వల్పకాలిక స్థిరత్వం |
dB |
≤± 0.02/15 నిమి |
|
|
దీర్ఘకాలిక స్థిరత్వం |
dB |
≤±0.05/8 గంటలు |
|
|
ఫైబర్ కనెక్టర్ |
- |
FC/APC |
|
|
ఫైబర్ రకం |
- |
SMF-28e/PM ఫైబర్ |
|
|
డిమెన్షన్
|
మి.మీ |
195(W)×220(D)×120(H) |
బెంచ్టాప్ |
|
70(W)×90(D)×18(H) |
మాడ్యూల్ |
||
|
125(W)×150(D)×20(H) |
మాడ్యూల్ |
||
|
పవర్ ఇన్పుట్
|
V |
AC 110~240V |
బెంచ్టాప్ |
|
DC 5V/4A |
మాడ్యూల్ |
||
|
కమ్యూనికేషన్ ఇంటర్ఫేస్ |
- |
DB9 స్త్రీ(RS232) |
|
|
ఆపరేటింగ్ ఉష్ణోగ్రత |
℃ |
-5 ~ +55 |
|
|
నిల్వ ఉష్ణోగ్రత |
℃ |
-40 ~ +85 |
|
● వివిధ అవసరాలకు అనుగుణంగా 1/3/10/15mW బహుళ శక్తి స్థాయిలు అందుబాటులో ఉన్నాయి;l
● విస్తృత స్పెక్ట్రం;
● తక్కువ స్పెక్ట్రల్ అలలు;
● అనుకూలీకరించిన ప్యాకేజీ మరియు పరిమాణం.
● ఫైబర్ ఆప్టిక్ సెన్సింగ్;
● మెడికల్ ఇమేజింగ్;
● ఖచ్చితత్వ కొలత;
● ఆప్టికల్ ఫైబర్ పరికర పరీక్ష.

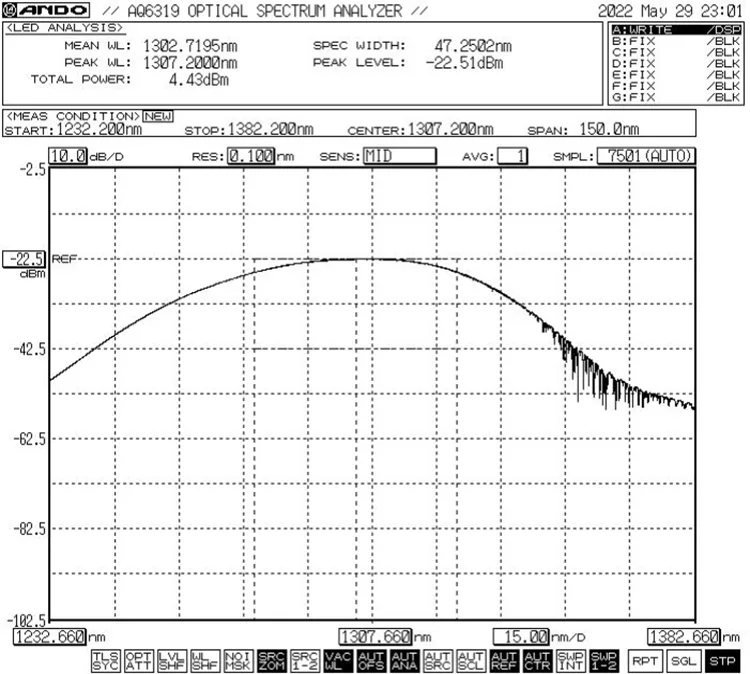

● స్పెక్ట్రల్ సూచన: -3dB బ్యాండ్విడ్త్ Min.30nm

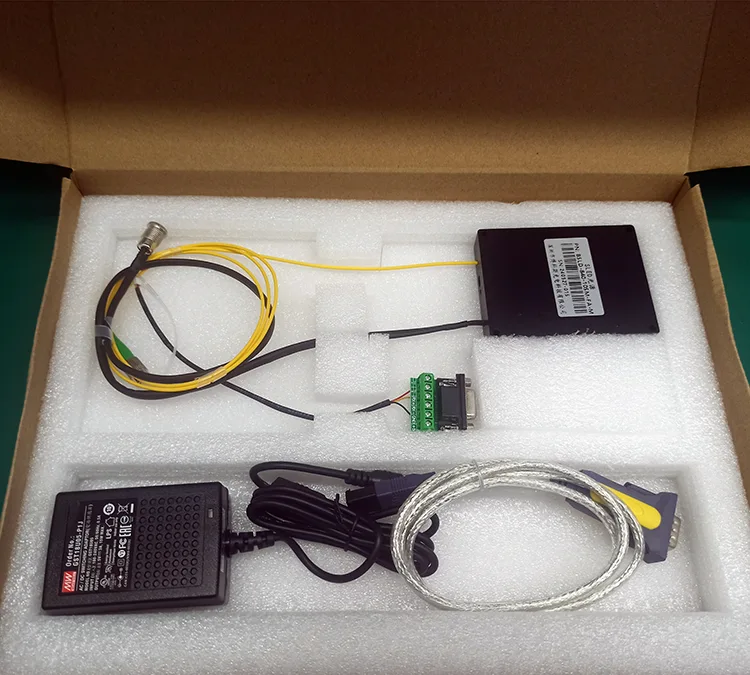

● ప్రామాణిక ఉపకరణాలు
|
|
ఉపకరణాలు |
పరిమాణం |
|
1 |
కాంతి మూలం (మాడ్యూల్ హోస్ట్) |
1 |
|
2 |
USB-RS485 DB9 డేటా కేబుల్ |
1 |
|
3 |
గ్రీన్ పోర్ట్ కేబుల్ |
1 |
|
4 |
పవర్ అడాప్టర్ (ఐచ్ఛికం) |
1 |
|
5 |
ఉత్పత్తి పరీక్ష నివేదిక |
1 |
|
పారామితులు |
యూనిట్ |
విలువ |
గమనిక |
|
ఆపరేటింగ్ తరంగదైర్ఘ్యం |
nm |
1310 |
±20 |
|
అవుట్పుట్ శక్తి |
mW |
1/3/10/15 |
అనుకూలీకరించదగినది |
|
బ్యాండ్విడ్త్ |
nm |
>30 |
|
|
ఆప్టికల్ ఐసోలేటర్ |
dB |
తో |
|
|
స్వల్పకాలిక స్థిరత్వం |
dB |
≤± 0.02/15 నిమి |
|
|
దీర్ఘకాలిక స్థిరత్వం |
dB |
≤±0.05/8 గంటలు |
|
|
ఫైబర్ కనెక్టర్ |
- |
FC/APC |
|
|
ఫైబర్ రకం |
- |
SMF-28e/PM ఫైబర్ |
|
|
డిమెన్షన్
|
మి.మీ |
195(W)×220(D)×120(H) |
బెంచ్టాప్ |
|
70(W)×90(D)×18(H) |
మాడ్యూల్ |
||
|
125(W)×150(D)×20(H) |
మాడ్యూల్ |
||
|
పవర్ ఇన్పుట్
|
V |
AC 110~240V |
బెంచ్టాప్ |
|
DC 5V/4A |
మాడ్యూల్ |
||
|
కమ్యూనికేషన్ ఇంటర్ఫేస్ |
- |
DB9 స్త్రీ(RS232) |
|
|
ఆపరేటింగ్ ఉష్ణోగ్రత |
℃ |
-5 ~ +55 |
|
|
నిల్వ ఉష్ణోగ్రత |
℃ |
-40 ~ +85 |
|
ఉదా: BSLD-1310-10SM-FA-M
(ఆర్డర్ సమాచారం: SLD బ్రాడ్బ్యాండ్ లైట్ సోర్స్ 1310nm, 10mW అవుట్పుట్ పవర్, SM ఫైబర్, FC/APC కనెక్టర్తో, మాడ్యూల్ ప్యాకేజీ).
● కోట్ నిబంధనలు
(1) EXW
(2) DAP
(3) ఇతర
● చెల్లింపు నిబంధనలు
PayPal మరియు T/T అందుబాటులో ఉన్నాయి.
దశ1. అన్ప్యాకింగ్: అసెంబ్లీకి ముందు, అన్ని ఉపకరణాలు పూర్తయ్యాయో లేదో తనిఖీ చేయండి.
దశ2. విద్యుత్ సరఫరా: DC స్విచ్చింగ్ పవర్ సప్లైకి కనెక్ట్ చేయబడింది లేదా వాటి విద్యుత్ సరఫరా అవసరాలను తీర్చే నియంత్రిత విద్యుత్ సరఫరా. అసలు సరిపోలిన పవర్ అడాప్టర్ (DC5V లేదా DC12V) మాత్రమే ఉపయోగించండి. సరికాని పవర్ ఎడాప్టర్లు కాంతి మూలాన్ని దెబ్బతీస్తాయి. (స్థానిక వోల్టేజ్ ప్రమాణాల ప్రకారం పవర్ అడాప్టర్ సరఫరా చేయబడింది.)
దశ3. కనెక్టింగ్ అవుట్పుట్ ఫైబర్: ఫైబర్ కనెక్టర్ లేదా ఫ్లేంజ్ వద్ద డస్ట్ క్యాప్ని తెరిచి, ఫైబర్ ఎండ్ ఫేస్ని చెక్ చేయండి మరియు ఫైబర్ను కనెక్ట్ చేయండి లేదా ఫైబర్ని డివైస్ లేదా పవర్ మీటర్కు కనెక్ట్ చేయండి లేదా కాలుష్యం మరియు నష్టం లేదని నిర్ధారించుకున్న తర్వాత పరీక్షించడానికి.
Sep4. హోస్ట్ కంప్యూటర్కు కనెక్ట్ చేయండి: SLD బ్రాడ్బ్యాండ్ లైట్ సోర్స్ 1310nm మరియు కంప్యూటర్ను కనెక్ట్ చేయడానికి గ్రీన్ పోర్ట్ కేబుల్ మరియు USB-RS485 DB9 డేటా కేబుల్ ఉపయోగించండి; USB-RS485 సీరియల్ పోర్ట్ డేటా కేబుల్ను గుర్తించడానికి కంప్యూటర్ ముందుగా డెడికేటెడ్ సీరియల్ పోర్ట్ డ్రైవర్ను ఇన్స్టాల్ చేయాలి, లేకపోతే హోస్ట్ కంప్యూటర్ సాఫ్ట్వేర్ మరియు లైట్ సోర్స్ మాడ్యూల్ సరిగ్గా కనెక్ట్ చేయబడవు మరియు కమ్యూనికేట్ చేయబడవు. దయచేసి డ్రైవర్ కోసం Box Optronicsని అడగండి.

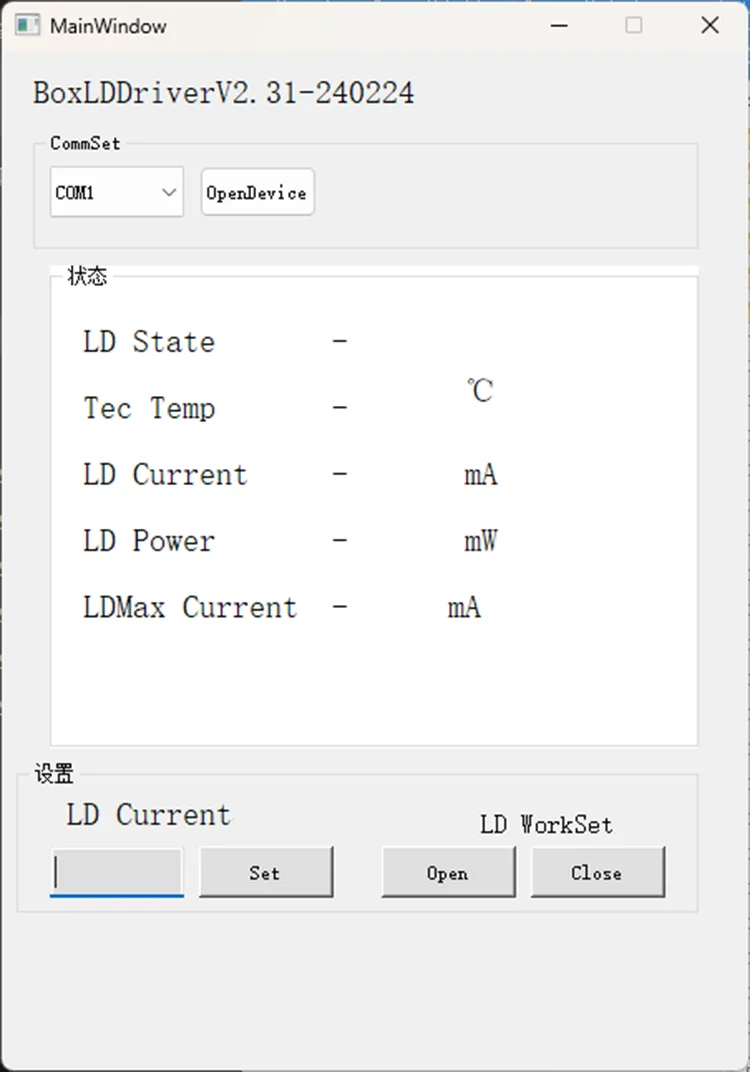

దశ 5. కంట్రోల్ సాఫ్ట్వేర్: SLD బ్రాడ్బ్యాండ్ లైట్ సోర్స్ 1310nm యొక్క LD కరెంట్ను నియంత్రించడానికి Box Optronics సీరియల్ కమాండ్ లేదా PC సాఫ్ట్వేర్ను అందిస్తుంది. సరైన పోర్ట్ని ఎంచుకుని, కరెంట్ని సెట్ చేసి, ఆపై ఓపెన్ బటన్ను క్లిక్ చేయండి. (నష్టాన్ని నివారించడానికి, ప్రారంభ ఆపరేషన్లో డ్రైవ్ కరెంట్ను నెమ్మదిగా పెంచండి. వెంటనే పూర్తి కరెంట్ను వర్తింపజేయవద్దు.)
దశ 6. ఉపయోగం తర్వాత, క్లోజ్ బటన్ను క్లిక్ చేయండి, విద్యుత్ సరఫరాను ఆపివేసి, ఫైబర్ కనెక్షన్ను డిస్కనెక్ట్ చేయండి.
● లింట్-ఫ్రీ వైప్తో ఫైబర్ కనెక్టర్లను శుభ్రం చేయండి మరియు కనెక్షన్కు ముందు ఫైబర్ ఎండ్-ఫేస్ డిటెక్టర్తో తనిఖీ చేయండి. ఎండ్-ఫేస్ బర్నింగ్ను నివారించడానికి పవర్ లేకుండా ఫైబర్లను ఎల్లప్పుడూ కనెక్ట్ చేయండి/డిస్కనెక్ట్ చేయండి. ఫైబర్ ఆప్టిక్ కనెక్టర్లు తప్పనిసరిగా డస్ట్ క్యాప్స్తో కప్పబడి ఉండాలి.
● ధూళి పేరుకుపోవడం మరియు చివరి ముఖం దెబ్బతినకుండా నిరోధించడానికి ఫైబర్ కనెక్టర్లను తరచుగా ప్లగ్ చేయడం/అన్ప్లగ్ చేయడం మానుకోండి.
● దయచేసి తేమ, దుమ్ము మరియు తుప్పుకు వ్యతిరేకంగా జాగ్రత్తలు తీసుకోండి; పొడి ప్రదేశంలో నిల్వ చేయండి.

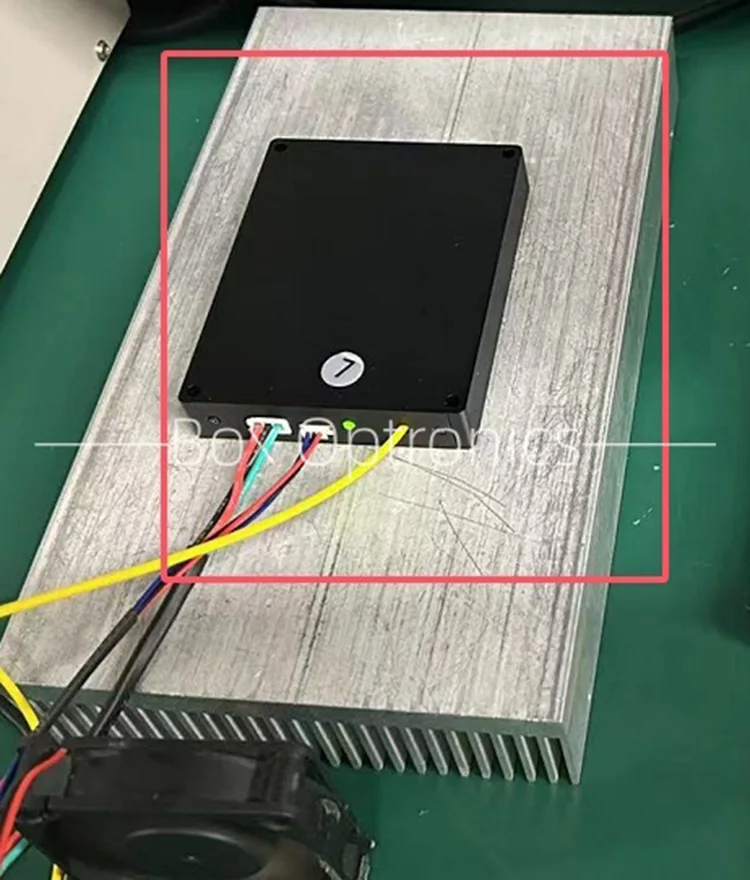

● దీర్ఘకాలికంగా ఉపయోగిస్తున్నప్పుడు, దానిని హీట్ సింక్లో ఉంచండి.
● వారంటీ వ్యవధి:
కొనుగోలు చేసినప్పటి నుండి 1 సంవత్సరంలోపు మానవ-ప్రేరిత లోపాల కోసం ఉచిత మరమ్మత్తు లేదా భర్తీ. 1 సంవత్సరం తర్వాత చెల్లింపు నిర్వహణ సేవలు అందుబాటులో ఉంటాయి.
● ఉచిత వారంటీ నుండి మినహాయింపులు:
ఉచిత వారంటీ వ్యవధిలో, ఉత్పత్తి నాణ్యత సమస్యల వల్ల ఏర్పడే లోపాల కోసం ఉచిత రిపేర్ లేదా రీప్లేస్మెంట్ సేవలు అందించబడతాయి. అయితే, వారంటీ వ్యవధిలో ఈ క్రింది సందర్భాలలో ఉచిత మరమ్మతు సేవలను తిరస్కరించే హక్కును బాక్స్ ఆప్ట్రానిక్స్ కలిగి ఉంది:
(1) సహజ కారకాలు (ఉదా., మెరుపు, దుమ్ము) లేదా పర్యావరణ ప్రభావాల వల్ల కలిగే నష్టం.
(2) యూజర్ యొక్క సరికాని ఆపరేషన్ కారణంగా లోపాలు.
(3) మానవ తప్పిదం వల్ల కలిగే స్పష్టమైన భౌతిక నష్టం.
(4) అనధికార విడదీయడం, సవరించడం లేదా మరమ్మత్తు చేయడం.
(5) హౌసింగ్పై మార్చబడిన లేదా అసంపూర్ణమైన వారంటీ లేబుల్లు.
(6) రవాణా సమయంలో నష్టం లేదా నష్టం.
