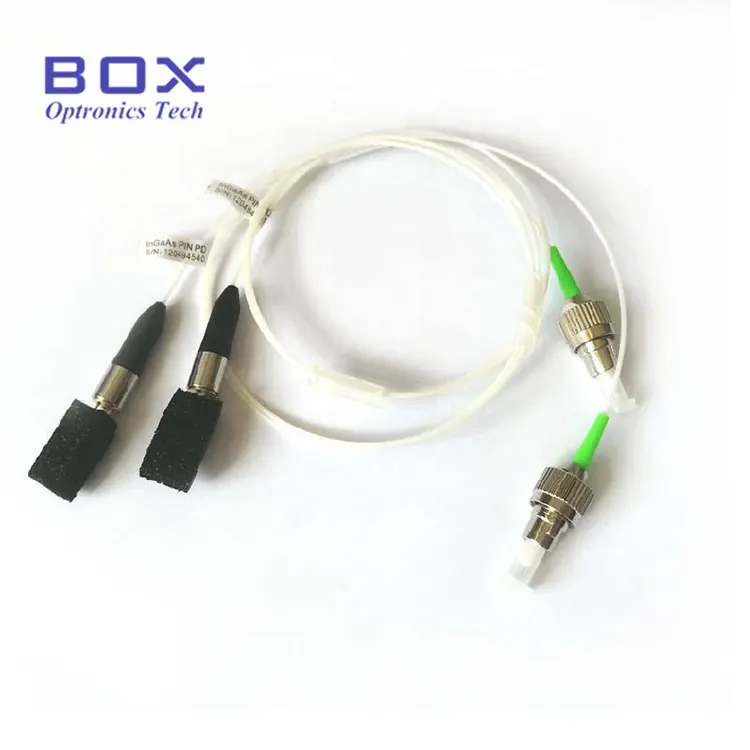

కోక్సియల్ పిగ్టైల్డ్ InGaAs PIN ఫోటోడియోడ్ డిటెక్టర్ అనేది 1100-1650nm స్పెక్ట్రల్ రెస్పాన్స్ పరిధి కలిగిన ఆప్టికల్ డిటెక్టర్. ఇది సాధారణంగా ఉపయోగించే 1310nm మరియు 1550nm తరంగదైర్ఘ్యాల వద్ద అధిక ప్రతిస్పందనను అందిస్తుంది మరియు ఫైబర్-ఆప్టిక్ కమ్యూనికేషన్, CATV, సెన్సింగ్ మరియు టెస్ట్ & మెజర్మెంట్ అప్లికేషన్ల కోసం రూపొందించబడింది. BPD-70P10B-FA 70um యాక్టివ్ ఏరియా మరియు FC/APC కనెక్టర్తో 1-మీటర్ ఫైబర్ పిగ్టైల్ను కలిగి ఉంది మరియు స్టాక్ నుండి అందుబాటులో ఉంటుంది. ఇతర యాక్టివ్-ఏరియా, ప్యాకేజీ, ఫైబర్, కనెక్టర్ మరియు పిన్అవుట్ కాన్ఫిగరేషన్లు OEM ఇంటిగ్రేషన్ కోసం అనుకూలీకరించబడ్డాయి.
· వైడ్ స్పెక్ట్రల్ ప్రతిస్పందన పరిధి: 1100nm నుండి 1650nm
· అధిక ప్రతిస్పందన , తక్కువ డార్క్ కరెంట్ మరియు తక్కువ జంక్షన్ కెపాసిటెన్స్
· వెడల్పాటి బ్యాండ్విడ్త్: 2.5GHz
· వేగవంతమైన పెరుగుదల/పతనం సమయం: 0.3ns
· FC/APC లేదా ఇతర కనెక్టర్తో పిగ్టెయిల్డ్ ఫైబర్ అవుట్పుట్ (రిసెప్టాకిల్ ఎంపిక కూడా అందుబాటులో ఉంది)
· CATV & ఫైబర్-ఆప్టిక్ వీడియో ట్రాన్స్మిషన్ కోసం అనలాగ్ ఆప్టికల్ రిసీవర్లు
· బ్రాడ్బ్యాండ్ RF-ఓవర్-ఫైబర్ డిటెక్షన్ సిస్టమ్లు
· OTDR సిగ్నల్ డిటెక్షన్తో సహా ఆప్టికల్ టెస్ట్ మరియు మెజర్మెంట్ ఇన్స్ట్రుమెంటేషన్
· పంపిణీ చేయబడిన అకౌస్టిక్ సెన్సింగ్ (DAS) వంటి పంపిణీ చేయబడిన ఫైబర్-ఆప్టిక్ సెన్సింగ్
· EDFA, DWDM మరియు లేజర్ సిస్టమ్లలో ఆప్టికల్ పవర్ మానిటరింగ్
· ఫోటోనిక్స్ ప్రయోగశాల పరిశోధన మరియు OEM సిస్టమ్ ఏకీకరణ
|
పరామితి |
చిహ్నం |
పరిస్థితి |
రేటింగ్ |
యూనిట్ |
|
సంతృప్త ఆప్టికల్ పవర్ |
PS |
CW |
5 |
mW |
|
ఫార్వర్డ్ కరెంట్ |
IF |
CW |
10 (రకం) |
mA |
|
రివర్స్ వోల్టేజ్ |
VRPD |
CW |
30 |
V |
|
రివర్స్ కరెంట్ |
IRPD |
CW |
5 |
mA |
|
ఆపరేటింగ్ ఉష్ణోగ్రత |
టాప్ |
- |
-40 ~ +85 |
°C |
|
నిల్వ ఉష్ణోగ్రత |
TS |
- |
-40 ~ +85 |
°C |
|
పరామితి |
చిహ్నం |
పరీక్ష పరిస్థితి |
కనిష్ట |
టైప్ చేయండి. |
గరిష్టంగా |
యూనిట్ |
|
తరంగదైర్ఘ్యం పరిధి |
λ |
- |
1100 |
- |
1650 |
nm |
|
ప్రతిస్పందన @ 1310nm |
R |
Vr=5V, λ=1310nm |
0.85 |
0.90 |
- |
A/W |
|
ప్రతిస్పందన @ 1550nm |
R |
Vr=5V, λ=1550nm |
0.90 |
0.95 |
- |
A/W |
|
డార్క్ కరెంట్ |
ID |
Vr=5V |
- |
0.2 |
0.5 |
nA |
|
జంక్షన్ కెపాసిటెన్స్ |
C |
Vr=5V, f=1MHz, కేస్ ఓపెన్ |
- |
0.6 |
0.75 |
pF |
|
రైజ్ టైమ్ / ఫాల్ టైమ్ |
TR/TF |
Vr=5V, 10~90% |
- |
- |
0.3 |
ns |
|
బ్యాండ్విడ్త్ (-3dB) |
BW |
Vr=5V, 50Ω లోడ్, సీసం పొడవు=6mm, కేస్ ఓపెన్ |
2.5 |
- |
- |
GHz |
|
మిశ్రమ రెండవ ఆర్డర్ బీట్ |
CSO |
- |
- |
-70 |
- |
dB |
|
మిశ్రమ మూడవ ఆర్డర్ బీట్ |
CTB |
- |
- |
-80 |
- |
dB |
|
ఆపరేటింగ్ వోల్టేజ్ |
V |
- |
- |
-5 |
- |
V |
|
ఆప్టికల్ రిటర్న్ నష్టం |
ORL |
λ=1310nm |
- |
45 |
- |
dB |
BPD - XX X XX X - XX - ( X )
ఉదాహరణ: BPD-70P10B-FA ( 70మీ యాక్టివ్ ఏరియా, పిగ్టెయిల్డ్ రకం, 1.0మీ ఫైబర్, టైప్ B పిన్అవుట్, FC/APC కనెక్టర్)
|
ఫీల్డ్ |
కోడ్ |
వివరణ |
|
ఉత్పత్తి సిరీస్ |
BPD |
బాక్స్ ఫోటోడియోడ్ సిరీస్ |
|
క్రియాశీల ప్రాంతం |
55 / 70 / 3H / ఇతర |
55 = φ55μm; 70 = φ70μm; 3H = φ300μm; ఇతర = ఆచారం |
|
PD రకం |
పి / ఆర్ |
P = పిగ్టెయిల్డ్ రకం; R = రిసెప్టాకిల్ రకం |
|
ఫైబర్ పొడవు |
05 / 10 / ఇతర |
05 = 0.5మీ; 10 = 1.0మీ; ఇతర = అనుకూల పొడవు |
|
పిన్అవుట్ |
A / B / C / శూన్యం |
A = రకం A; B = టైప్ B; సి = టైప్ సి |
|
కనెక్టర్ |
FA / SA / FC / SC / ST / ఇతర |
FA = FC/APC; SA = SC/APC; FC = FC-1; SC = SC-1; ST = ST; ఇతర = ఆచారం |
|
మెటీరియల్ |
శూన్య / C / M / P |
శూన్య = అప్రమేయము; సి = సిరామిక్; M = మెటల్; P = ప్లాస్టిక్ |
గమనిక: పిగ్టైల్ పొడవు మరియు స్థిర-కార్డ్ ఆకృతిని అనుకూలీకరించవచ్చు. ఉత్పత్తి నిర్మాణం, పరిమాణం, ఆప్టికల్ పారామితులు మరియు ప్రక్రియ సాంకేతిక అవసరాలు కస్టమర్ అవసరాలకు అనుగుణంగా రూపొందించబడతాయి.
A: ప్రధాన తేడాలు ప్యాకేజీ రూపకల్పన మరియు సిస్టమ్ ఇంటిగ్రేషన్. ఏకాక్షక పిగ్టెయిల్డ్ డిటెక్టర్ InGaAs PIN ఫోటోడియోడ్ను ఫైబర్ పిగ్టైల్తో హెర్మెటిక్ కోక్సియల్ ప్యాకేజీలో అనుసంధానిస్తుంది, CATV రిసీవర్లు మరియు ఆప్టికల్ టెస్ట్ పరికరాలు వంటి అప్లికేషన్లకు డైరెక్ట్ ఫైబర్ కనెక్షన్ మరియు హై-ఫ్రీక్వెన్సీ పనితీరును అందిస్తుంది. TO5/TO46 ఫోటోడియోడ్లు ఆప్టికల్ విండోస్తో మెటల్-కెన్ ప్యాకేజీలను ఉపయోగిస్తాయి మరియు బాహ్య ఆప్టికల్ కప్లింగ్ అవసరం, వాటిని ఫ్రీ-స్పేస్ డిటెక్షన్ మరియు ఆప్టికల్ పవర్ మెజర్మెంట్ కోసం మరింత అనుకూలంగా చేస్తుంది.
A: పిగ్టెయిల్డ్ వెర్షన్ ప్రత్యక్ష ఆప్టికల్ కనెక్షన్ కోసం శాశ్వతంగా జోడించబడిన ఫైబర్ను కలిగి ఉంది, అయితే రిసెప్టాకిల్ వెర్షన్ సౌకర్యవంతమైన కనెక్షన్ మరియు రీప్లేస్మెంట్ కోసం వేరు చేయగలిగిన ఫైబర్ ఇంటర్ఫేస్ను అందిస్తుంది. ఎంపిక ప్రధానంగా సిస్టమ్ ఇంటిగ్రేషన్ అవసరాలపై ఆధారపడి ఉంటుంది: పిగ్టెయిల్డ్ ప్యాకేజీలు స్థిర OEM ఇన్స్టాలేషన్లకు అనుకూలంగా ఉంటాయి, అయితే రిసెప్టాకిల్ ప్యాకేజీలు పరీక్ష మరియు ప్రయోగశాల పరికరాలకు సౌకర్యవంతంగా ఉంటాయి.
జ: మీ ఆప్టికల్ బీమ్ సైజు, కప్లింగ్ స్కీమ్ మరియు టార్గెట్ డిటెక్షన్ బ్యాండ్విడ్త్ ఆధారంగా యాక్టివ్ ఏరియా వ్యాసం ఎంచుకోవాలి. చిన్న యాక్టివ్ ఏరియా డయామీస్ తక్కువ జంక్షన్ కెపాసిటెన్స్ మరియు అధిక-స్పీడ్ ప్రతిస్పందనను అందిస్తాయి, అయితే పెద్ద-ఏరియా చిప్లు అధిక ఆప్టికల్-కలెక్షన్ సామర్థ్యాన్ని మరియు రిలాక్స్డ్ అలైన్మెంట్ టాలరెన్స్ను అందిస్తాయి. ఫైబర్-కపుల్డ్ సిస్టమ్ల కోసం, 70 um వంటి మీడియం-సైజ్ ఎంపికలు బ్యాండ్విడ్త్ మరియు అలైన్మెంట్ అక్షాంశాల మధ్య మంచి ట్రేడ్-ఆఫ్ను సాధించగలవు.
· 1మిమీ యాక్టివ్ ఏరియా InGaAs PIN ఫోటోడియోడ్
· 5మిమీ InGaAs పిన్ ఫోటోడియోడ్ TO5
· సిలికాన్ ఫోటోడియోడ్ TO46
· C-బ్యాండ్ ఎర్బియం-డోప్డ్ ఫైబర్ బూస్టర్ యాంప్లిఫైయర్
InGaAs PIN ఫోటోడియోడ్లు ESD-సెన్సిటివ్ పరికరాలు కాబట్టి ఫోటోడియోడ్ను హ్యాండిల్ చేస్తున్నప్పుడు సరైన ESD రక్షణ విధానాలను అనుసరించండి.
· ఫైబర్ ఎండ్-ఫేస్ లేదా ఆప్టికల్ కనెక్టర్ను బేర్ వేళ్లతో తాకడం మానుకోండి.
· డేటాషీట్లో పేర్కొన్న సంపూర్ణ గరిష్ట రేటింగ్లను మించకూడదు.
· ఫైబర్ పిగ్టైల్పై అధికంగా వంగడం లేదా యాంత్రిక ఒత్తిడిని నివారించండి.
