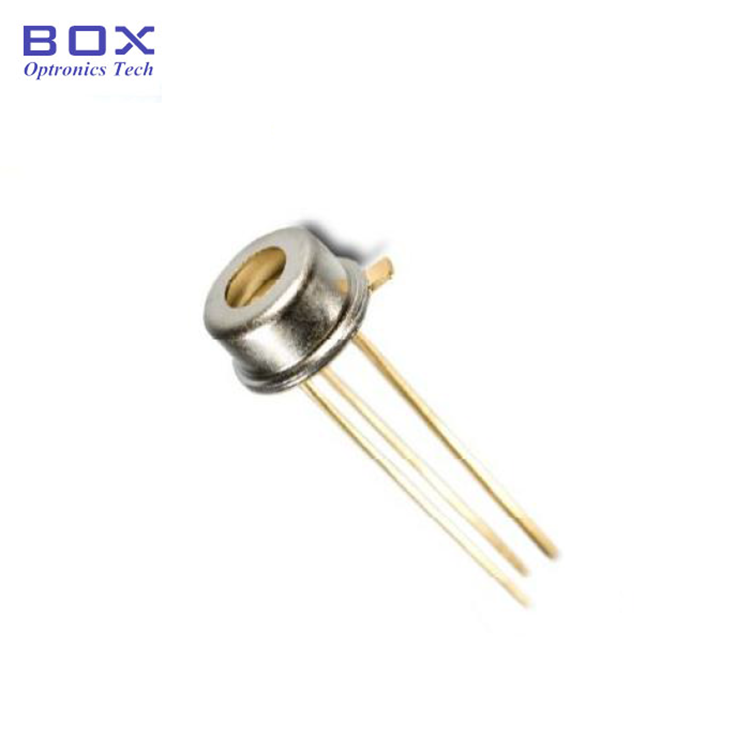

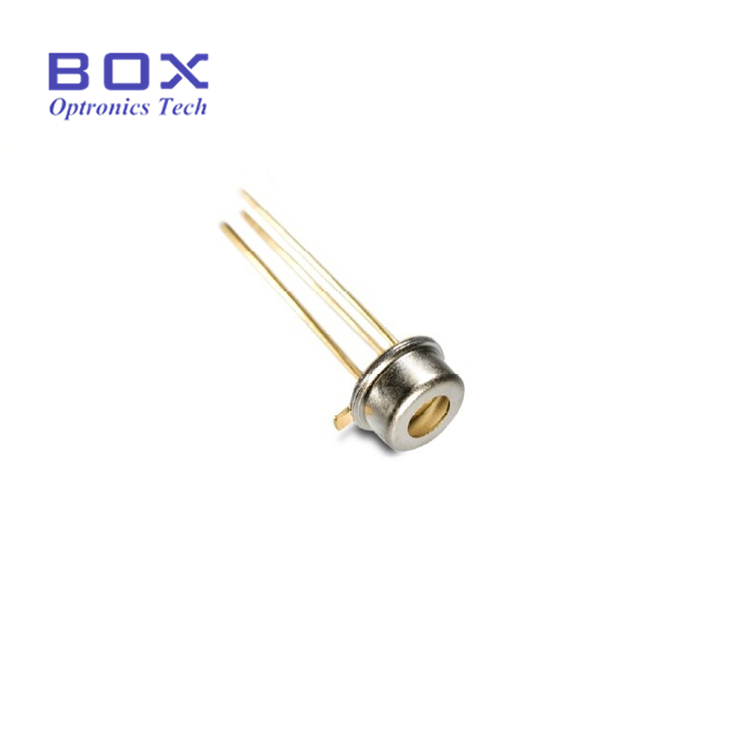

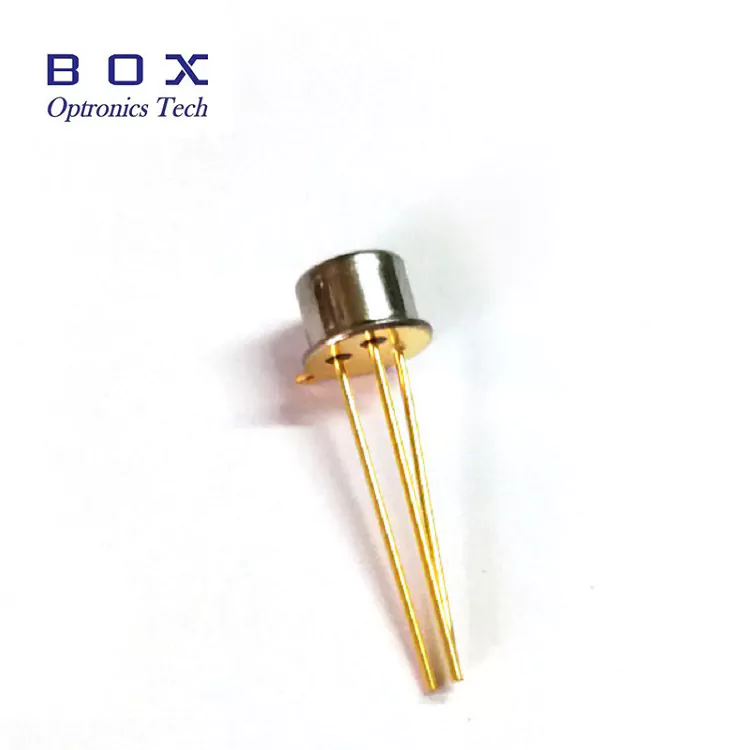

1mm InGaAs పిన్ ఫోటోడియోడ్ TO46

బాక్స్ ఆప్ట్రానిక్స్ 1mm InGaAs PIN ఫోటోడియోడ్ TO46ను సరఫరా చేస్తుంది, ఇది 900nm నుండి 1650nm తరంగదైర్ఘ్యం బ్యాండ్‌లో అధిక-సున్నితత్వం సమీప-ఇన్‌ఫ్రారెడ్ గుర్తింపు కోసం రూపొందించబడింది. అధిక రెస్పాన్సివిటీ (1550nm వద్ద టైప్. 0.95A/W), తక్కువ డార్క్ కరెంట్ మరియు తక్కువ కెపాసిటెన్స్ ఫీచర్. కాంపాక్ట్, హెర్మెటిక్‌గా మూసివున్న TO46 మెటల్ క్యాన్ ప్యాకేజ్‌ని ఫ్లాట్ విండోతో ఉంచారు, ఫోటోడియోడ్ -40°C నుండి +85°C వరకు పొడిగించిన ఉష్ణోగ్రత పరిధిలో నమ్మకమైన దీర్ఘ-కాల ఆపరేషన్‌ను అందిస్తుంది. ఆప్టికల్ పవర్ మీటర్లు, పరీక్ష సాధనాలు మరియు ఫైబర్ ఆప్టిక్ కమ్యూనికేషన్ సిస్టమ్‌లలో ఏకీకరణకు అనువైనది.

విచారణ పంపండి

ఉత్పత్తి వివరణ

ఉత్పత్తి అవలోకనం-1mm InGaAs PIN ఫోటోడియోడ్ TO46

బాక్స్ ఆప్ట్రానిక్స్ నుండి 1mm InGaAs PIN ఫోటోడియోడ్ (మోడల్ BPD-1STO46B-FW) అనేది సమీప-ఇన్‌ఫ్రారెడ్ (NIR) డిటెక్షన్ అప్లికేషన్‌ల కోసం రూపొందించబడిన అధిక-పనితీరు గల InGaAs ఫోటోడెటెక్టర్. PIN డయోడ్ నిర్మాణాన్ని కలిగి ఉంటుంది, ఇది 900–1650nm తరంగదైర్ఘ్యం పరిధిలోని సంఘటన ఆప్టికల్ శక్తిని అధిక సరళత మరియు సున్నితత్వంతో అనుపాత ఫోటోకరెంట్‌గా మారుస్తుంది. 1 మిమీ వ్యాసం కలిగిన క్రియాశీల ప్రాంతాన్ని కలిగి ఉంది. ఫ్లాట్ ఆప్టికల్ విండోతో హెర్మెటిక్ TO46 మెటల్ క్యాన్‌లో ప్యాక్ చేయబడింది, ఫోటోడియోడ్ యాంత్రికంగా దృఢంగా ఉంటుంది, డిమాండ్ ఉన్న పారిశ్రామిక మరియు ప్రయోగశాల పరిస్థితులలో స్థిరమైన పనితీరును నిర్ధారిస్తుంది. ఈ లక్షణాలు ఆప్టికల్ పవర్ మానిటరింగ్, ఫైబర్ ఆప్టిక్ టెస్ట్ కొలత, లేజర్ డిటెక్షన్ మరియు NIR స్పెక్ట్రోస్కోపీ కోసం దీనిని అద్భుతమైన ఎంపికగా చేస్తాయి.

ముఖ్య లక్షణాలు-1mm InGaAs PIN ఫోటోడియోడ్ TO46

• యాక్టివ్ ఏరియా వ్యాసం: సమర్థవంతమైన కాంతి సేకరణ కోసం 1మి.మీ

• వైడ్ స్పెక్ట్రల్ ప్రతిస్పందన పరిధి: 900nm నుండి 1650nm

• అధిక ప్రతిస్పందన: 1310nm వద్ద 0.9A/W సాధారణం, 1550nm వద్ద 0.95A/W

• అల్ట్రా-తక్కువ డార్క్ కరెంట్, తక్కువ జంక్షన్ కెపాసిటెన్స్

• అధిక విశ్వసనీయత మరియు దీర్ఘకాలిక స్థిరత్వం

• హెర్మెటిక్ TO46 ఫ్లాట్-విండో మెటల్ ప్యాకేజీ

• సులభంగా మౌంట్ చేయడానికి ప్రామాణిక TO-CAN కాన్ఫిగరేషన్

సాధారణ అప్లికేషన్లు-1mm InGaAs PIN ఫోటోడియోడ్ TO46

• ఆప్టికల్ పవర్ మీటర్లు మరియు ఆప్టికల్ పవర్ మానిటరింగ్ మాడ్యూల్స్

• ఫైబర్ ఆప్టిక్ పరీక్ష మరియు కొలత పరికరాలు

• టెలికాం సిస్టమ్‌లలో ఆప్టికల్ సిగ్నల్ డిటెక్షన్ మరియు పవర్ మానిటరింగ్

• నియర్-ఇన్‌ఫ్రారెడ్ (NIR) స్పెక్ట్రోస్కోపీ మరియు విశ్లేషణాత్మక సాధనాలు

• లేజర్ పవర్ మానిటరింగ్ మరియు కంట్రోల్ సిస్టమ్‌లు

• ఆప్టికల్ అటెన్యూయేటర్ కాలిబ్రేషన్ మరియు క్యారెక్టరైజేషన్

• ఫోటోనిక్స్ ప్రయోగశాలలలో పరిశోధన మరియు అభివృద్ధి

• ఆప్టికల్ మాడ్యూల్ ఇంటిగ్రేషన్ మరియు ఫోటోనిక్ సబ్‌సిస్టమ్ డెవలప్‌మెంట్

సాంకేతిక లక్షణాలు-1mm InGaAs PIN ఫోటోడియోడ్ TO46

సంపూర్ణ గరిష్ట రేటింగ్‌లు (TC = 25°C)

పరామితి	చిహ్నం	రేటింగ్	యూనిట్
రివర్స్ వోల్టేజ్	VRmax	20	V
ఆపరేటింగ్ కేస్ ఉష్ణోగ్రత	టాప్	-40 ~ +85	°C
నిల్వ ఉష్ణోగ్రత	TST	-55 ~ +120	°C

ఎలక్ట్రో-ఆప్టికల్ లక్షణాలు (TC = 25°C)

పరామితి	చిహ్నం	పరీక్ష పరిస్థితి	కనిష్ట	టైప్ చేయండి.	గరిష్టంగా	యూనిట్
యాక్టివ్ ఏరియా వ్యాసం	φ	-	-	1	-	మి.మీ
స్పెక్ట్రల్ రేంజ్	λ	-	900	-	1650	nm
ప్రతిస్పందన @ 1310nm	R	VR = -5V	0.85	0.9	-	A/W
ప్రతిస్పందన @ 1550nm	R	VR = -5V	-	0.95	-	A/W
ఆపరేటింగ్ రివర్స్ వోల్టేజ్	VR	-	-	-5	-	V
డార్క్ కరెంట్	Id	VR = -5V	-	1.5	5.0	nA
జంక్షన్ కెపాసిటెన్స్	C	VR = -5V, f = 1MHz	-	50	80	pF
3dB బ్యాండ్‌విడ్త్	BW	VR = 0V, RL = 50Ω	-	40	-	MHz

ఉత్పత్తి వివరాలు-1mm InGaAs PIN ఫోటోడియోడ్ TO46

InGaAs పిన్ ఫోటోడియోడ్ అంటే ఏమిటి?

InGaAs PIN ఫోటోడియోడ్ అనేది సమీప-ఇన్‌ఫ్రారెడ్ (NIR) ఆప్టికల్ డిటెక్షన్ కోసం రూపొందించబడిన హై-సెన్సిటివిటీ సెమీకండక్టర్ డిటెక్టర్. P-I-N సెమీకండక్టర్ నిర్మాణం ఆధారంగా, ఇది అద్భుతమైన సరళత మరియు స్థిరత్వంతో సంఘటన ఫోటాన్‌లను ఫోటోకరెంట్‌గా మారుస్తుంది.

900nm నుండి 1700nm వరకు పనిచేసే InGaAs ఫోటోడియోడ్‌లు ఆప్టికల్ కమ్యూనికేషన్ బ్యాండ్‌లు మరియు SWIR ప్రాంతంలో అధిక ప్రతిస్పందనను అందిస్తాయి, వీటిని ఫైబర్ ఆప్టిక్ టెస్టింగ్, ఆప్టికల్ పవర్ మానిటరింగ్, స్పెక్ట్రోస్కోపీ మరియు సెన్సింగ్ అప్లికేషన్‌లకు అనుకూలంగా చేస్తుంది.

1mm క్రియాశీల ప్రాంతం మెరుగైన కాంతి సేకరణ సామర్ధ్యం మరియు మెరుగైన కలపడం సహనాన్ని అందిస్తుంది, సున్నితత్వం, అమరిక సౌలభ్యం మరియు గుర్తింపు వేగం మధ్య అద్భుతమైన సమతుల్యతను అందిస్తుంది.

పనితీరు ముఖ్యాంశాలు-1mm InGaAs PIN ఫోటోడియోడ్ TO46

• అధిక ప్రతిస్పందన & క్వాంటం సమర్థత

• అల్ట్రా-తక్కువ డార్క్ కరెంట్

• తక్కువ కెపాసిటెన్స్ & ఫాస్ట్ రెస్పాన్స్

• విస్తృత వర్ణపట కవరేజ్

• హెర్మెటిక్ TO46 ప్యాకేజీ

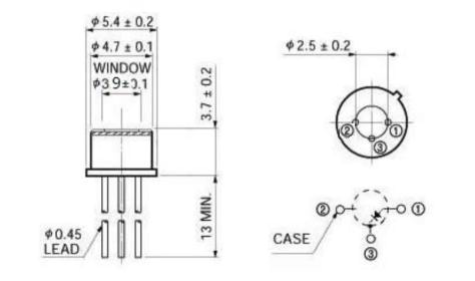

ప్యాకేజీ కొలతలు మరియు పిన్ నిర్వచనం-1mm InGaAs PIN ఫోటోడియోడ్ TO46

ప్యాకేజీ రకం:TO46 హెర్మెటిక్ మెటల్ క్యాన్, ఫ్లాట్ విండో (TO-CAN 3-పిన్)

కెన్ వ్యాసం:φ5.4 ± 0.2 మిమీ (బాహ్య), φ4.7 ± 0.1 మిమీ (లోపలి)

విండో వ్యాసం:φ3.9 ± 0.1mm

పిన్ కాన్ఫిగరేషన్ (దిగువ వీక్షణ): పిన్ 1 = యానోడ్ (పి-సైడ్), పిన్ 2 = కేస్ (జిఎన్‌డి), పిన్ 3 = కాథోడ్ (ఎన్-సైడ్)

ఆర్డరింగ్ సమాచారం

మోడల్ నామకరణం

BPD - X X నుండి XX - X - X

ఉదాహరణ: BPD-1STO46B-FW

ఫీల్డ్	కోడ్	వివరణ
ఉత్పత్తి సిరీస్	BPD	బాక్స్ ఫోటోడియోడ్ సిరీస్
యాక్టివ్ ఏరియా పరిమాణం	1S	1S = 1mm వ్యాసం (2S=2mm, 3S=3mm, 5S=5mm)
ప్యాకేజీ రకం	TO46	TO46 = TO46 ప్యాకేజీ (TO5=TO5)
పిన్ రకం	B	B =B రకం పిన్-అవుట్
విండో రకం	FW	FW = ఫ్లాట్ విండో

డేటాషీట్-1mm InGaAs పిన్ ఫోటోడియోడ్ TO46

డేటాషీట్

ప్రధాన సమయం

• ప్రామాణిక యూనిట్లు (ఇన్-స్టాక్ మోడల్స్): 3~5 పని దినాలు

• ప్రామాణిక ఉత్పత్తి: 10~15 పని దినాలు

• వాల్యూమ్ ఆర్డర్‌లు: ప్రొడక్షన్ షెడ్యూల్ కోసం దయచేసి సంప్రదించండి

• అంతర్జాతీయ షిప్పింగ్: ~5 పని దినాలు (DHL/UPS/FedEx ఎక్స్‌ప్రెస్)

• వేగవంతమైన సేవ: అభ్యర్థనపై అందుబాటులో ఉంటుంది

ఆపరేషన్ నోట్స్ మరియు హ్యాండ్లింగ్-1mm InGaAs PIN ఫోటోడియోడ్ TO46

• ఫోటోడయోడ్‌లు ఎలక్ట్రోస్టాటిక్ డిశ్చార్జ్ (ESD) సున్నితమైన పరికరాలు — ఎల్లప్పుడూ సరైన ESD రక్షణను ఉపయోగించండి

• కాలుష్యం మరియు ESD దెబ్బతినకుండా ఉండటానికి లీడ్‌లను బేర్ వేళ్లతో నేరుగా తాకడం మానుకోండి

• ఎలక్ట్రోస్టాటిక్ డిశ్చార్జ్ డ్యామేజ్‌ను నివారించడానికి ఉపయోగించని పరికరాలను ESD-సురక్షిత ప్యాకేజింగ్ లేదా కండక్టివ్ ట్రేలలో నిల్వ చేయండి
