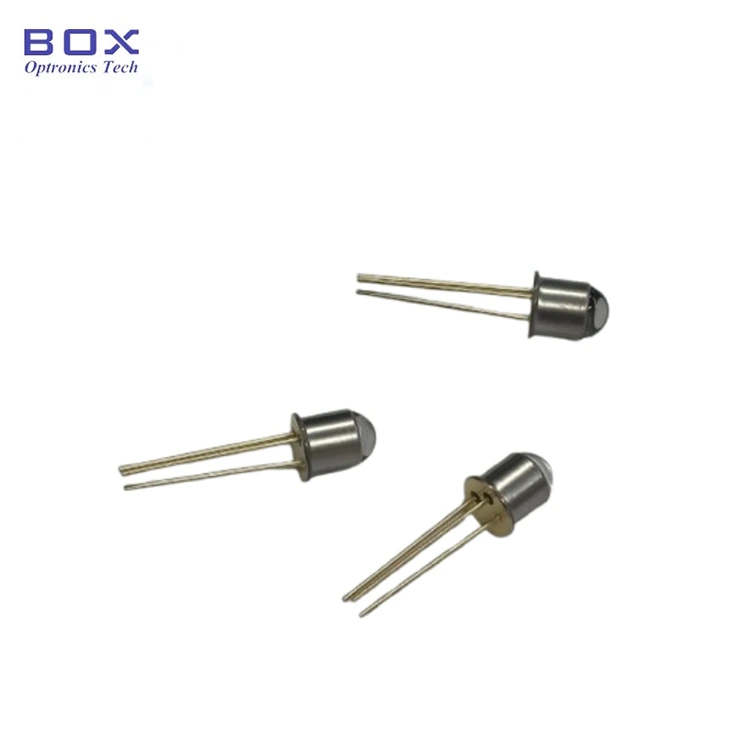

Box Optronics నుండి 1mm యాక్టివ్ ఏరియా InGaAs PIN ఫోటోడియోడ్ (మోడల్స్: BPD-1STO46B-BL మరియు BPD-1STO46B-FW) అనేది ఒక కాంపాక్ట్, హై-సెన్సిటివిటీ InGaAs PIN ఫోటోడెటెక్టర్, ఇది 91050 మిమీ వరకు పరారుణ ఆప్టికల్ తరంగ గుర్తింపు కోసం రూపొందించబడింది. 1 మిమీ వ్యాసం కలిగిన యాక్టివ్ ఏరియాతో, ఇది ఆప్టికల్ పవర్ మెజర్మెంట్, ఫైబర్ ఆప్టిక్ ఇన్స్ట్రుమెంటేషన్ మరియు ఆప్టికల్ మానిటరింగ్ అప్లికేషన్ల కోసం కాంతి సేకరణ సామర్థ్యం, కప్లింగ్ టాలరెన్స్ మరియు డిటెక్షన్ పనితీరు యొక్క సమతుల్య కలయికను అందిస్తుంది.
రెండు TO46 ప్యాకేజీ కాన్ఫిగరేషన్లు అందుబాటులో ఉన్నాయి: ఫోకస్డ్ లేదా ఫైబర్-కపుల్డ్ ఆప్టికల్ సిగ్నల్లతో మెరుగైన కప్లింగ్ సామర్థ్యం కోసం బాల్ లెన్స్ విండోతో BPD-1STO46B-BL మరియు BPD-1STO46B-FW ఫ్రీ-స్పేస్ ఆప్టికల్ డిటెక్షన్ కోసం ఫ్లాట్ విండోతో మరియు ప్లానార్ ఆప్టికల్ ఇంటర్ఫ్ అవసరమయ్యే అప్లికేషన్లు. రెండు వెర్షన్లు నమ్మకమైన దీర్ఘకాలిక ఆపరేషన్ కోసం హెర్మెటిక్ TO46 మెటల్ ప్యాకేజింగ్ను కలిగి ఉంటాయి.
· 1మిమీ యాక్టివ్ ఏరియా వ్యాసం
· వైడ్ స్పెక్ట్రల్ ప్రతిస్పందన పరిధి: 900nm-1650nm
· అధిక ప్రతిస్పందన: 1310nm వద్ద 0.9A/W సాధారణం, 1550nm వద్ద 0.95A/W
· తక్కువ డార్క్ కరెంట్ మరియు తక్కువ జంక్షన్ కెపాసిటెన్స్
· కాంపాక్ట్ TO46 హెర్మెటిక్ మెటల్ ప్యాకేజీ
· రెండు విండో ఎంపికలు: మెరుగైన కప్లింగ్ సామర్థ్యం కోసం బాల్ లెన్స్ (BL), ఖాళీ స్థలం గుర్తింపు కోసం ఫ్లాట్ విండో (FW)
· ఆప్టికల్ పవర్ మీటర్లు మరియు ఆప్టికల్ పవర్ మానిటరింగ్ సిస్టమ్లు
· ఫైబర్ ఆప్టిక్ పరీక్ష మరియు కొలత పరికరాలు
· EDFA మరియు ఆప్టికల్ యాంప్లిఫైయర్ పవర్ మానిటరింగ్
· NIR స్పెక్ట్రోస్కోపీ మరియు ఆప్టికల్ సెన్సింగ్ సిస్టమ్లు
· ఫ్రీ-స్పేస్ ఆప్టికల్ డిటెక్షన్ అప్లికేషన్లు
· ఆప్టికల్ కాంపోనెంట్ క్యారెక్టరైజేషన్ మరియు క్రమాంకనం
· ఫోటోనిక్స్ ఇన్స్ట్రుమెంటేషన్ మరియు OEM ఇంటిగ్రేషన్
|
పరామితి |
చిహ్నం |
రేటింగ్ |
యూనిట్ |
|
రివర్స్ వోల్టేజ్ |
VRmax |
20 |
V |
|
ఆపరేటింగ్ కేస్ ఉష్ణోగ్రత |
టాప్ |
-40 ~ +85 |
°C |
|
నిల్వ ఉష్ణోగ్రత |
TST |
-55 ~ +120 |
°C |
|
పరామితి |
చిహ్నం |
పరీక్ష పరిస్థితి |
కనిష్ట |
టైప్ చేయండి. |
గరిష్టంగా |
యూనిట్ |
|
యాక్టివ్ ఏరియా వ్యాసం |
φ |
- |
- |
1 |
- |
మి.మీ |
|
స్పెక్ట్రల్ రెస్పాన్స్ రేంజ్ |
λ |
- |
900 |
- |
1650 |
nm |
|
1310nm వద్ద ప్రతిస్పందన |
R |
- |
0.85 |
0.9 |
- |
A/W |
|
1550nm వద్ద ప్రతిస్పందన |
R |
- |
- |
0.95 |
- |
A/W |
|
ఆపరేటింగ్ వోల్టేజ్ |
V |
VR = -5V |
- |
- |
-5 |
V |
|
డార్క్ కరెంట్ |
Id |
VR = -5V |
- |
1.5 |
5.0 |
nA |
|
జంక్షన్ కెపాసిటెన్స్ |
C |
VR = -5V, f = 1MHz |
- |
50 |
80 |
pF |
|
3dB బ్యాండ్విడ్త్ |
Bw |
VR = 0V, RL = 50Ω |
- |
40 |
- |
MHz |
ప్యాకేజీ రకం: TO46 హెర్మెటిక్ మెటల్ ప్యాకేజీ
బాల్ లెన్స్:
ఫ్లాట్ విండో:
BPD - X X నుండి XX - X - X
ఉదాహరణ: BPD-1STO46B-FW
|
ఫీల్డ్ |
కోడ్ |
వివరణ |
|
ఉత్పత్తి సిరీస్ |
BPD |
బాక్స్ ఫోటోడియోడ్ సిరీస్ |
|
యాక్టివ్ ఏరియా పరిమాణం |
1S |
1S = 1mm వ్యాసం (1S=1mm, 2S=2mm, 3S=3mm, 5S=5mm) |
|
ప్యాకేజీ రకం |
TO46 |
TO46 హెర్మెటిక్ మెటల్ ప్యాకేజీ |
|
ఉప-రకం |
B |
B రకం పిన్ |
|
విండో రకం |
BL / FW |
BL = బాల్ లెన్స్; FW = ఫ్లాట్ విండో |
జ: BPD-1STO46B-BL బాల్ లెన్స్ విండోను ఫీచర్ చేస్తుంది, ఇది 1 మిమీ యాక్టివ్ ఏరియాపై ఇన్సిడెంట్ లైట్ను ఫోకస్ చేయడం ద్వారా ఆప్టికల్ కప్లింగ్ సామర్థ్యాన్ని మెరుగుపరుస్తుంది. ఇది ఫైబర్-కపుల్డ్ ఆప్టికల్ సిగ్నల్స్, ఫోకస్డ్ బీమ్లు మరియు ఆప్టికల్ పవర్ మెజర్మెంట్ మరియు ఫైబర్ ఆప్టిక్ టెస్ట్ పరికరాలు వంటి అధిక కప్లింగ్ టాలరెన్స్ అవసరమయ్యే అప్లికేషన్లకు అనుకూలంగా ఉంటుంది.
BPD-1STO46B-FW ఆప్టిక్స్ను ఫోకస్ చేయకుండా ఫ్లాట్ ఆప్టికల్ విండోను ఫీచర్ చేస్తుంది, అసలు బీమ్ ప్రొఫైల్ను నిర్వహించడం ముఖ్యం అయిన ఫ్రీ-స్పేస్ ఆప్టికల్ డిటెక్షన్ మరియు మెజర్మెంట్ అప్లికేషన్ల కోసం డైరెక్ట్ ఆప్టికల్ ఇంటర్ఫేస్ను అందిస్తుంది.
రెండు వెర్షన్లు ఒకే InGaAs PIN ఫోటోడియోడ్ చిప్ మరియు TO46 హెర్మెటిక్ ప్యాకేజీని ఉపయోగిస్తాయి, అయితే ఆప్టికల్ విండో కాన్ఫిగరేషన్ను కలపడం పద్ధతి మరియు అప్లికేషన్ అవసరాలకు అనుగుణంగా ఎంచుకోవచ్చు.
A: ఈ InGaAs PIN ఫోటోడియోడ్ 900nm నుండి 1650nm వరకు విస్తృత సమీప-ఇన్ఫ్రారెడ్ స్పెక్ట్రల్ ప్రతిస్పందన పరిధిని అందిస్తుంది, 1310nm మరియు 1550nm కమ్యూనికేషన్ బ్యాండ్లతో సహా సాధారణంగా ఉపయోగించే ఆప్టికల్ తరంగదైర్ఘ్యాలను కవర్ చేస్తుంది. ప్రతిస్పందన 1310nm (0.9A/W సాధారణం) మరియు 1550nm (0.95A/W సాధారణం) వద్ద పేర్కొనబడింది. ఇది ఆప్టికల్ పవర్ మెజర్మెంట్, లేజర్ మానిటరింగ్, ఆప్టికల్ సెన్సింగ్ మరియు నమ్మదగిన NIR డిటెక్షన్ అవసరమయ్యే ఇన్స్ట్రుమెంటేషన్ అప్లికేషన్లకు అనుకూలంగా ఉంటుంది.
A: 1mm InGaAs PIN ఫోటోడియోడ్ TO46 కోసం MOQ 1pc. మేము R&D మరియు ప్రోటోటైపింగ్ కోసం సింగిల్ యూనిట్ల నుండి ఇన్స్ట్రుమెంట్ ప్రొడక్షన్ మరియు OEM ప్రోగ్రామ్ల కోసం పెద్ద వాల్యూమ్ల వరకు సౌకర్యవంతమైన ఆర్డర్ పరిమాణాలకు మద్దతునిస్తాము.
జ: అవును. బాక్స్ ఆప్ట్రానిక్స్ నేరుగా ఫైబర్ కనెక్షన్ కోసం కనెక్టర్ ఎంపికలతో ఫైబర్ పిగ్టైల్డ్ InGaAs ఫోటోడియోడ్ మాడ్యూల్లను కూడా అందిస్తుంది. ఈ మాడ్యూల్స్ InGaAs ఫోటోడియోడ్ చిప్ను ఒక కాంపాక్ట్ ప్యాకేజీలో ఫైబర్ కప్లింగ్తో అనుసంధానం చేస్తాయి, ఇది ఆప్టికల్ సాధనాలు మరియు ఫైబర్ ఆప్టిక్ సిస్టమ్లలో OEM ఏకీకరణకు అనుకూలంగా ఉంటుంది.
