1. 1550nm పరిచయం 23dBm సెమీకండక్టర్ ఆప్టికల్ యాంప్లిఫైయర్
2. సాంకేతిక లక్షణాలు
3. ఉత్పత్తి లక్షణాలు
4. సాధారణ అప్లికేషన్లు
5. ఉత్పత్తి వివరాలు
6. ఆర్డరింగ్ సమాచారం
7. డేటాషీట్
8. కోట్ మరియు చెల్లింపు నిబంధనలు
9. ప్రధాన సమయం
10. ఆపరేషన్ నోట్స్
11. నాణ్యత హామీ మరియు అమ్మకాల తర్వాత సేవ

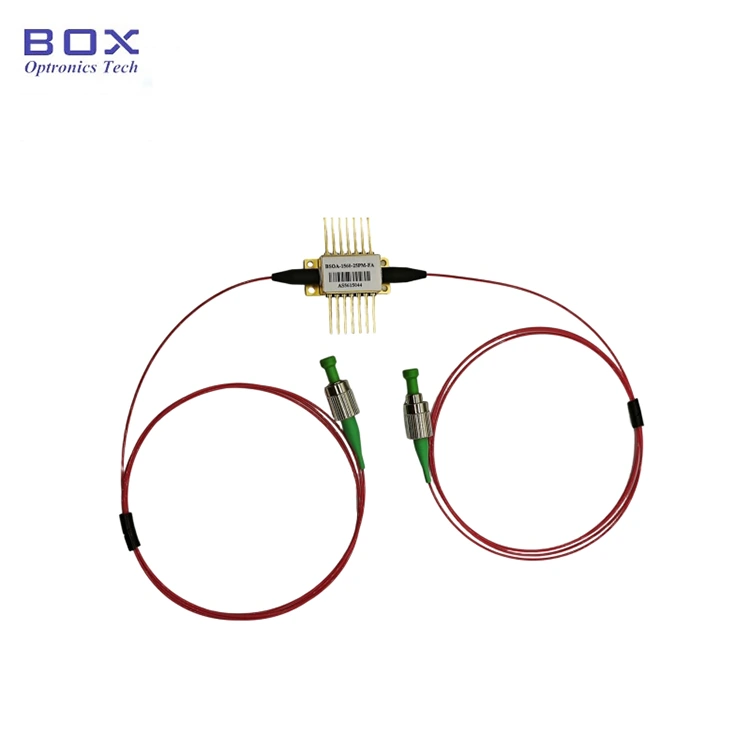

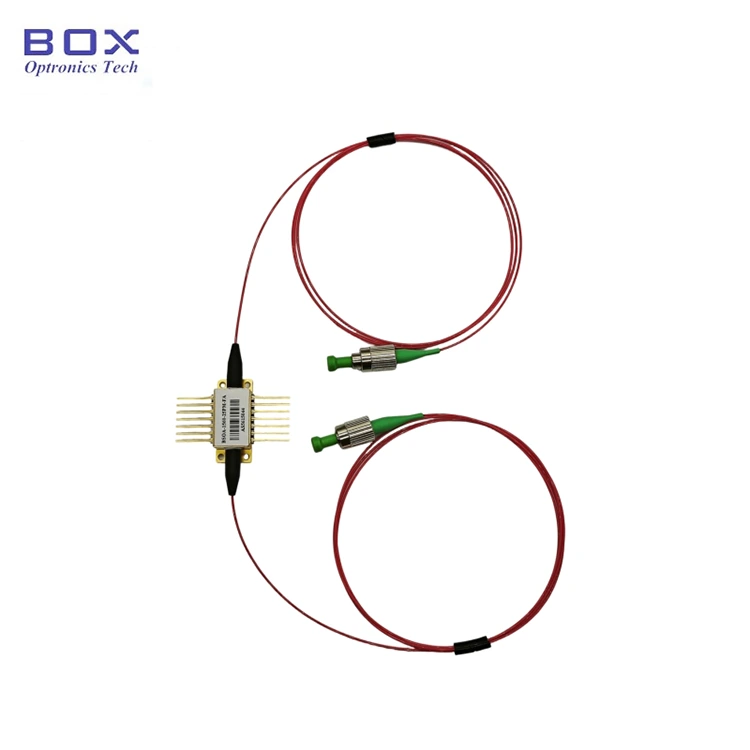

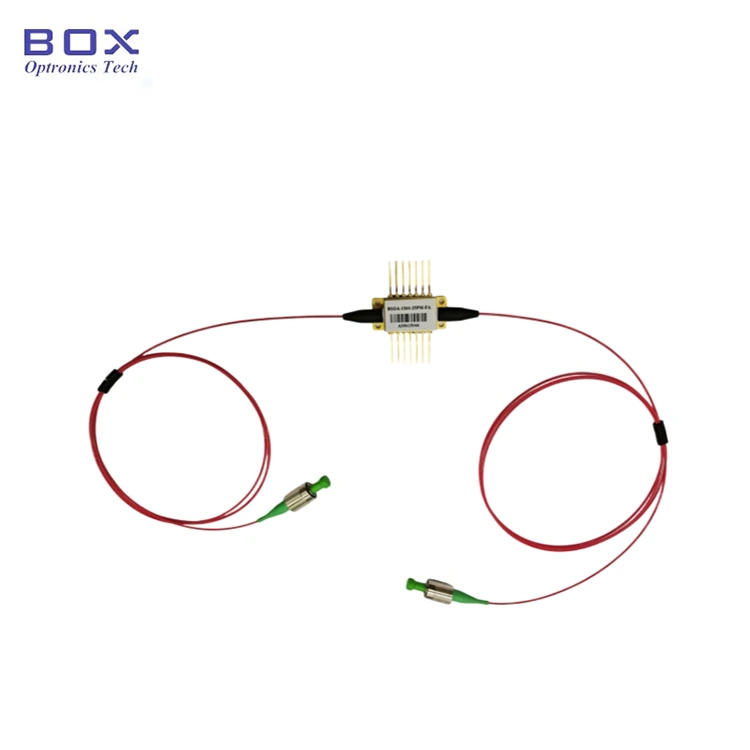

ఇది 1550nm 23dBm సెమీకండక్టర్ ఆప్టికల్ యాంప్లిఫైయర్ 14-పిన్ సీతాకోకచిలుక ప్యాకేజీతో. ఇది 23dBm సంతృప్త ఆప్టికల్ పవర్, 30~35dBని కలిగి ఉంటుంది చిన్న సిగ్నల్ లాభం, సాధారణ 100nm -3dB గెయిన్ బ్యాండ్విడ్త్, మరియు TECని అనుసంధానిస్తుంది మరియు స్థిరమైన మరియు మృదువైన స్పెక్ట్రం కోసం థర్మిస్టర్. నష్ట పరిహారానికి తగినది ఫైబర్ ఆప్టికల్ కనెక్షన్లు మరియు స్విచ్లు, WDM ఫైబర్ ఆప్టికల్ నెట్వర్క్లు మరియు MOPA లేజర్లు.
|
పరామితి |
చిహ్నం |
పరిస్థితి |
కనిష్ట |
టైప్ చేయండి. |
గరిష్టంగా |
యూనిట్ |
|
ఆపరేటింగ్ తరంగదైర్ఘ్యం |
శిఖరం |
25℃, PIN=0dBm |
- |
1550 |
- |
nm |
|
ASE సెంటర్ తరంగదైర్ఘ్యం |
λASE |
25℃, IF=1000mA |
- |
1490 |
- |
nm |
|
-3dB లాభం బ్యాండ్విడ్త్ |
Δλ |
PIN=-10dBm,IF=1000mA |
- |
100 |
- |
nm |
|
సంతృప్త ఆప్టికల్ పవర్ |
PMAX |
IF=1000mA, PIN=5dBm@1550nm |
- |
23 |
- |
dBm |
|
చిన్న సిగ్నల్ లాభం |
SSG |
IF=1000mA, PIN=-25dBm@1550nm |
30 |
35 |
- |
dB |
|
ఆపరేటింగ్ కరెంట్ |
IF |
- |
- |
1000 |
1200 |
mA |
|
ఫార్వర్డ్ వోల్టేజ్ |
VF |
- |
- |
2.4 |
2.6 |
V |
|
నాయిస్ ఫిగర్ |
NF |
25℃, IF=1000mA, @1550nm |
- |
6 |
8 |
dB |
|
షట్డౌన్ విలుప్త నిష్పత్తి |
ER |
IF=1000mA/IF=0mA, PIN=0dBm |
- |
35 |
- |
dB |
|
TEC కరెంట్ |
ITEC |
- |
- |
- |
1.8 |
A |
|
TEC వోల్టేజ్ |
VTEC |
- |
- |
- |
3.4 |
V |
|
థర్మిస్టర్ నిరోధకత |
Rtherm |
T=25℃ |
9.5 |
10 |
10.5 |
KΩ |
|
థర్మిస్టర్ కరెంట్ |
ఐథెర్మ్ |
- |
- |
- |
5 |
mA |
|
మొత్తం శక్తి |
P |
- |
- |
- |
4 |
W |
|
ఆపరేటింగ్ కేస్ ఉష్ణోగ్రత |
టాప్ |
I=IF |
-10 |
- |
70 |
℃ |
|
నిల్వ ఉష్ణోగ్రత |
TS |
- |
-40 |
- |
85 |
℃ |
● 40G మరియు 100G C-బ్యాండ్ నిరోధించే షట్టర్ లేదా మాడ్యులేషన్;
● తక్కువ శబ్దం మూర్తి &తక్కువ ధ్రువణ ఆధారపడటం;
● 14-పిన్ TEC మరియు థర్మిస్టర్తో BTF ప్యాకేజీ.
● కోసం నష్ట పరిహారం ఫైబర్ ఆప్టికల్ కనెక్షన్ మరియు స్విచ్;
● WDM ఫైబర్ ఆప్టికల్ నెట్వర్క్లు;
● MOPA (మాస్టర్ ఓసిలేటర్ పవర్ యాంప్లిఫైయర్) లేజర్.

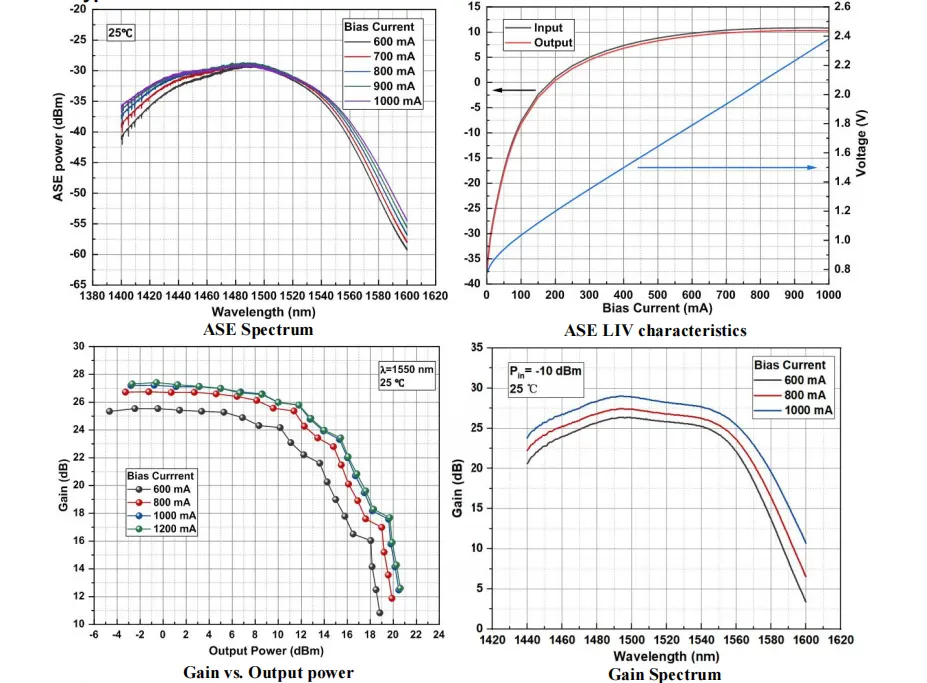

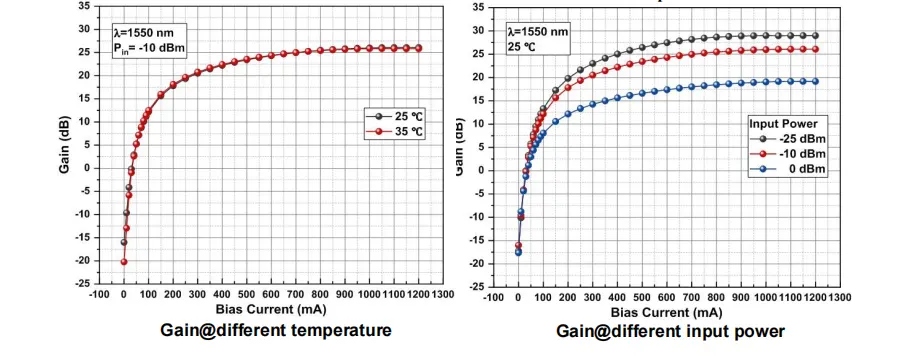

● సాధారణ లక్షణ వక్రత

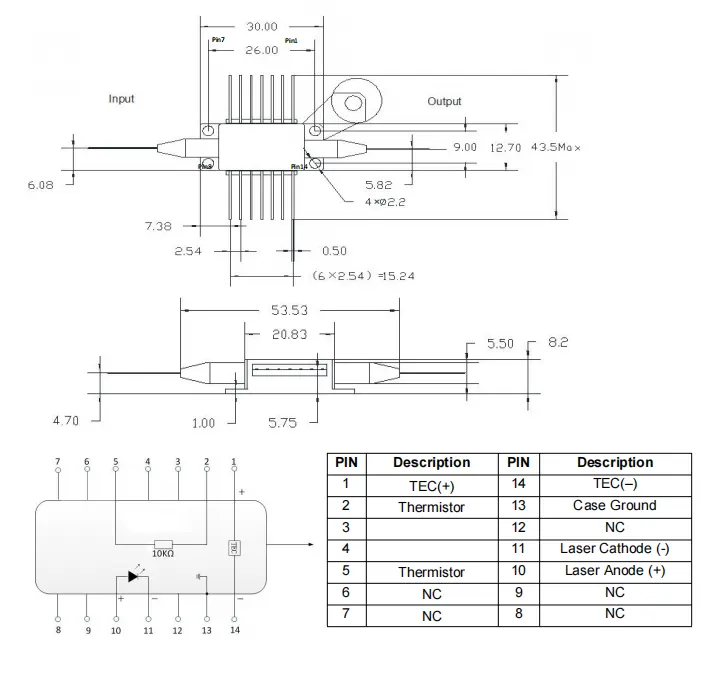

● ప్యాకేజీ డ్రాయింగ్&పిన్-అవుట్ డెఫినిషన్(యూనిట్:మిమీ)-1550nm 23dBm సెమీకండక్టర్ ఆప్టికల్ యాంప్లిఫైయర్

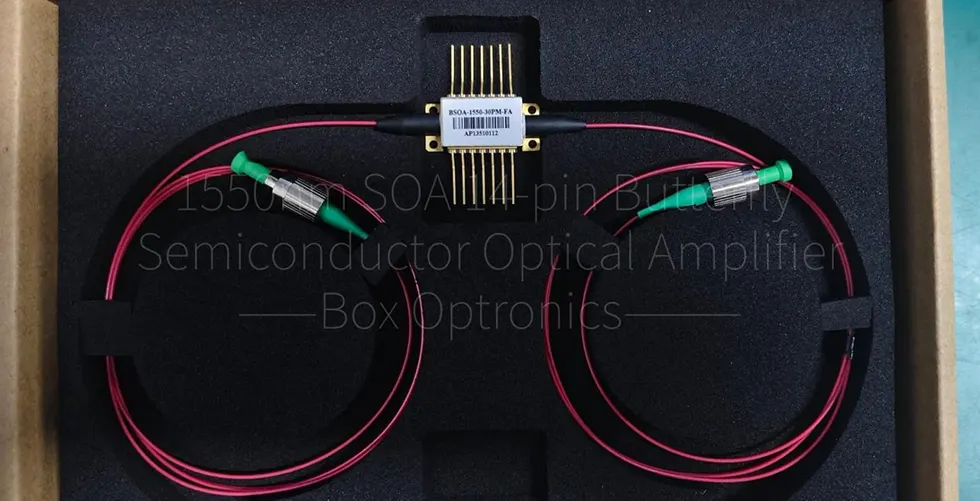

● ప్యాకింగ్ ఉదాహరణ
|
|
ఉపకరణాలు |
పరిమాణం |
|
1 |
1550nm 23dBm సెమీకండక్టర్ ఆప్టికల్ యాంప్లిఫైయర్ |
1 |
|
2 |
ఉత్పత్తి పరీక్ష నివేదిక |
1 |
* స్వతంత్ర పరికరం; అంతర్నిర్మిత లేదు డ్రైవర్ (మాడ్యూల్ ప్యాకేజీని డ్రైవర్తో అనుసంధానించడం ఐచ్ఛికం).
|
పేరు |
తరంగదైర్ఘ్యం |
లాభం |
ఫైబర్ రకం |
కనెక్టర్ |
|
BSOA |
-XXXX |
-XX |
XX |
-XX |
|
SOA |
1550: 1550nm |
35:35dB 30:30dB 25:25dB |
SM:SMF-28e PM: PM1550 |
FA: FC/APC ఇతర |
ఉదా: BSOA-1550-35PM-FA
(ఆర్డర్ సమాచారం: 1550nm 23dBm సెమీకండక్టర్ ఆప్టికల్ యాంప్లిఫైయర్, 30~35dB చిన్న సిగ్నల్ లాభం, 23dBm సంతృప్త ఆప్టికల్ పవర్, 14-పిన్ బటర్ఫ్లై ప్యాకేజీ, SM Hi1060 ఫైబర్, FC/APC కనెక్టర్తో).
ఇతర అనుకూలీకరించిన అవసరాల కోసం, దయచేసి సంప్రదించండి: sales06@boxoptronics.com
● కోట్ నిబంధనలు
(1) EXW:
మీకు DHL/ UPS/ FedEx ఖాతా ఉంటే, Box Optronics ఉపయోగించమని సూచిస్తోంది EXW. మేము మీ ఖాతా ద్వారా రవాణా చేస్తాము; మేము షిప్పింగ్ ఖర్చును వసూలు చేయము.
(2) DAP:
మీకు ఖాతా లేకుంటే, దయచేసి షిప్పింగ్ ఖర్చును ముందుగా చెల్లించండి ఉత్పత్తులు.
● చెల్లింపు నిబంధనలు
PayPal మరియు T/T అందుబాటులో ఉన్నాయి.
ఉత్పత్తికి దాదాపు 10-15 పని దినాలు పడుతుంది. (ఉంటే కొన్ని స్టాక్లో ఉన్నాయి, అది వేగంగా రవాణా చేయబడుతుంది.)
అంతర్జాతీయ లాజిస్టిక్స్కు 3-5 పని దినాలు పట్టవచ్చు.
● పనిచేస్తున్నప్పుడు, ఈ పరికరం అధిక-తీవ్రత లేజర్ పుంజంను విడుదల చేస్తుంది; చేయండి ఫైబర్ ఎండ్ ముఖంలోకి నేరుగా చూడకండి, అలా చేయడం వల్ల కంటికి గాయం కావచ్చు.
● ఈ పరికరం ఎలెక్ట్రోస్టాటిక్-సెన్సిటివ్; అందువలన, కఠినమైన కట్టుబడి ప్యాకేజింగ్ సమయంలో యాంటీ-స్టాటిక్ రక్షణ చర్యలు అవసరం, రవాణా మరియు వినియోగం. అదనంగా, నిరోధించడానికి జాగ్రత్తలు తీసుకోవాలి విద్యుత్ సరఫరా పెరుగుతుంది, అలా చేయడంలో వైఫల్యం శాశ్వత నష్టానికి దారితీయవచ్చు పరికరం (ఉదా., సరైన పరికరాలు గ్రౌండింగ్ మరియు యాంటీ స్టాటిక్ ధరించడం మణికట్టు పట్టీ).
● ఆప్టికల్ ఫైబర్స్ పెళుసుగా ఉంటాయి; పరికరాన్ని లాగడానికి ఫైబర్ని ఉపయోగించవద్దు. పరికరాన్ని దాని సాకెట్ నుండి చొప్పించేటప్పుడు లేదా తీసివేసేటప్పుడు, దానిపై ఒత్తిడి చేయవద్దు లేదా పరికరం హౌసింగ్ వెనుక ఉన్న స్లీవ్పై లాగండి. పరికరాల కోసం కనెక్టర్లతో అమర్చబడి, పరికరం మరియు ఫైబర్ కనెక్టర్ రెండూ ఉండేలా చూసుకోండి సంస్థాపన లేదా తొలగింపు సమయంలో ఏకకాలంలో ఎత్తివేయబడతాయి.
● అన్ని భాగాలను పవర్ అప్ చేయడానికి ముందు, ముందుగా కూలర్ని యాక్టివేట్ చేయండి మరియు ఆపై చిప్ వేడెక్కడాన్ని నిరోధించడానికి పెరుగుతున్న పవర్-అప్ దశలతో కొనసాగండి మరియు ఓవర్లోడ్.
● వారంటీ వ్యవధి:
1లోపు మానవ-ప్రేరిత లోపాల కోసం ఉచిత మరమ్మత్తు లేదా భర్తీ కొనుగోలు నుండి సంవత్సరం. 1 సంవత్సరం తర్వాత చెల్లింపు నిర్వహణ సేవలు అందుబాటులో ఉంటాయి.
● ఉచిత వారంటీ నుండి మినహాయింపులు:
ఉచిత వారంటీ వ్యవధిలో, ఉచిత మరమ్మత్తు లేదా భర్తీ సేవలు ఉత్పత్తి నాణ్యత సమస్యల వల్ల ఏర్పడే లోపాల కోసం అందించబడుతుంది. అయితే, బాక్స్ ఆప్ట్రానిక్స్ లోపల కింది సందర్భాలలో ఉచిత మరమ్మతు సేవలను తిరస్కరించే హక్కును కలిగి ఉంది వారంటీ వ్యవధి:
(1) సహజ కారకాల వల్ల కలిగే నష్టం (ఉదా., మెరుపు, దుమ్ము) లేదా పర్యావరణ ప్రభావాలు.
(2) యూజర్ యొక్క సరికాని ఆపరేషన్ కారణంగా లోపాలు.
(3) మానవ తప్పిదం వల్ల కలిగే స్పష్టమైన భౌతిక నష్టం.
(4) అనధికార విడదీయడం, సవరించడం లేదా మరమ్మత్తు చేయడం.
(5) హౌసింగ్పై మార్చబడిన లేదా అసంపూర్ణమైన వారంటీ లేబుల్లు.
(6) రవాణా సమయంలో నష్టం లేదా నష్టం.
