1270nm 10dBm సెమీకండక్టర్ ఆప్టికల్ యాంప్లిఫైయర్

బాక్స్ ఆప్ట్రానిక్స్ 1270nm 10dBm సెమీకండక్టర్ ఆప్టికల్ యాంప్లిఫైయర్ యొక్క ప్రముఖ సరఫరాదారు. సెమీకండక్టర్ ఆప్టికల్ యాంప్లిఫైయర్ (SOA) ఉత్పత్తి సిరీస్ ప్రధానంగా ఆప్టికల్ సిగ్నల్ యాంప్లిఫికేషన్ కోసం ఉపయోగించబడుతుంది మరియు అవుట్‌పుట్ ఆప్టికల్ పవర్‌ను గణనీయంగా పెంచుతుంది. ఉత్పత్తులు అధిక లాభం, తక్కువ విద్యుత్ వినియోగం మరియు ధ్రువణ నిర్వహణ, ఇతర లక్షణాలతో పాటు, దేశీయంగా నియంత్రించదగిన సాంకేతికతతో పూర్తిగా ప్రాసెస్ చేయబడతాయి. నమూనా పరీక్ష మరియు బల్క్ సామాగ్రి అందుబాటులో ఉన్నాయి.

విచారణ పంపండి

ఉత్పత్తి వివరణ

విషయ పట్టిక

1. 1270nm పరిచయం 10dBm సెమీకండక్టర్ ఆప్టికల్ యాంప్లిఫైయర్

2. సాంకేతిక లక్షణాలు

3. ఉత్పత్తి లక్షణాలు

4. సాధారణ అప్లికేషన్లు

5. ఉత్పత్తి వివరాలు

6. ఆర్డరింగ్ సమాచారం

7. డేటాషీట్

8. కోట్ మరియు చెల్లింపు నిబంధనలు

9. ప్రధాన సమయం

10. ఆపరేషన్ నోట్స్

11. నాణ్యత హామీ మరియు అమ్మకాల తర్వాత సేవ

ఉత్పత్తి పరిచయం

ఇది 1270nm 10dBm సెమీకండక్టర్ ఆప్టికల్ యాంప్లిఫైయర్ 14-పిన్ సీతాకోకచిలుక ప్యాకేజీతో. ఇది 10~13dBm సంతృప్త ఆప్టికల్ శక్తిని కలిగి ఉంది, 18dB చిన్న సిగ్నల్ లాభం, 60nm కంటే ఎక్కువ -3dB బ్యాండ్‌విడ్త్, మరియు TECని అనుసంధానిస్తుంది మరియు స్థిరమైన మరియు మృదువైన స్పెక్ట్రం కోసం థర్మిస్టర్. నష్ట పరిహారానికి తగినది ఫైబర్ ఆప్టికల్ కనెక్షన్లు మరియు స్విచ్‌లు, WDM ఫైబర్ ఆప్టికల్ నెట్‌వర్క్‌లు మరియు MOPA లేజర్లు.

ఉత్పత్తి స్పెసిఫికేషన్లు

పరామితి	చిహ్నం	పరిస్థితి	కనిష్ట	టైప్ చేయండి.	గరిష్టంగా	యూనిట్
ఆపరేటింగ్ తరంగదైర్ఘ్యం	శిఖరం	25℃, PIN=0dBm	-	1270	-	nm
ASE సెంటర్ తరంగదైర్ఘ్యం	λASE	25℃, IF=120mA	-	1260	-	nm
-3dB లాభం బ్యాండ్‌విడ్త్	Δλ	PIN=-20dBm	60	-	-	nm
సంతృప్త ఆప్టికల్ పవర్	PMAX	IF=120mA, PIN=5dBm@1270nm	10	-	13	dBm
చిన్న సిగ్నల్ లాభం	SSG	IF=120mA, PIN=-25dBm@1270nm	-	18	-	dB
ధ్రువణ విలుప్తం నిష్పత్తి	PDG	25℃, IF=120mA	-	0.5	1.0	dB
ఆపరేటింగ్ కరెంట్	IF	-	-	120	250	mA
ఫార్వర్డ్ వోల్టేజ్	VF	-	-	1.2	1.4	V
నాయిస్ ఫిగర్	NF	25℃, IF=120mA, @1270nm	-	8	10	dB
TEC కరెంట్	ITEC	-	-	-	1.8	A
TEC వోల్టేజ్	VTEC	-	-	-	3.4	V
థర్మిస్టర్ నిరోధకత	Rtherm	T=25℃	9.5	10	10.5	KΩ
థర్మిస్టర్ కరెంట్	ఐథెర్మ్	-	-	-	5	mA
మొత్తం శక్తి	P	-	-	-	4	W
ఆపరేటింగ్ కేస్ ఉష్ణోగ్రత	టాప్	I=IF	-10	-	70	℃
నిల్వ ఉష్ణోగ్రత	TS	-	-40	-	85	℃

ఉత్పత్తి ఫీచర్లు

● 40G మరియు 100G C-బ్యాండ్ నిరోధించే షట్టర్ లేదా మాడ్యులేషన్;

● తక్కువ శబ్దం మూర్తి &తక్కువ ధ్రువణ ఆధారపడటం;

● 14-పిన్ TEC మరియు థర్మిస్టర్‌తో BTF ప్యాకేజీ.

ఉత్పత్తి అప్లికేషన్లు

● కోసం నష్ట పరిహారం ఫైబర్ ఆప్టికల్ కనెక్షన్ మరియు స్విచ్;

● WDM ఫైబర్ ఆప్టికల్ నెట్వర్క్లు;

● MOPA (మాస్టర్ ఓసిలేటర్ పవర్ యాంప్లిఫైయర్) లేజర్.

ఉత్పత్తి వివరాలు

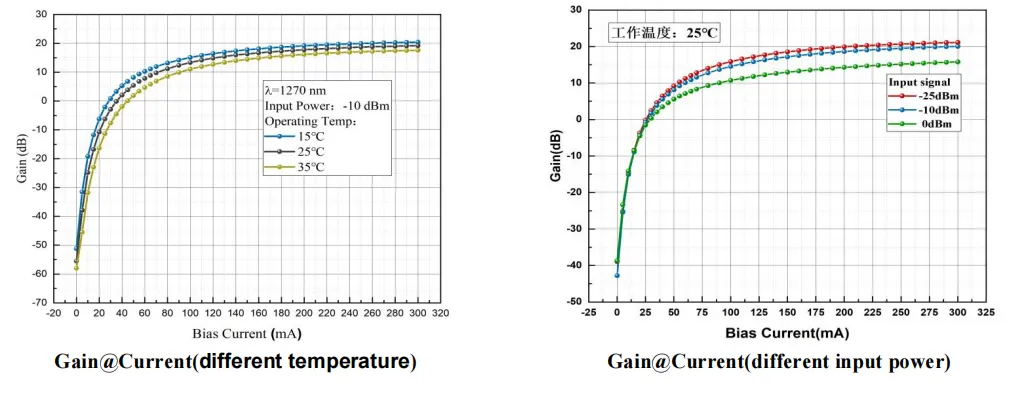

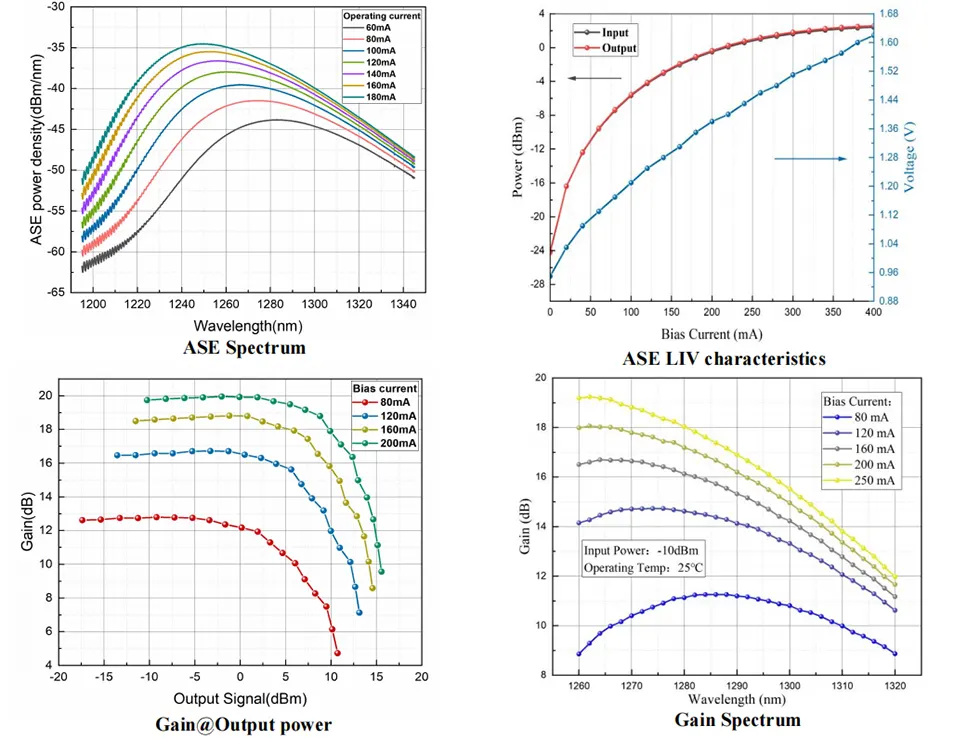

● సాధారణ లక్షణ వక్రత

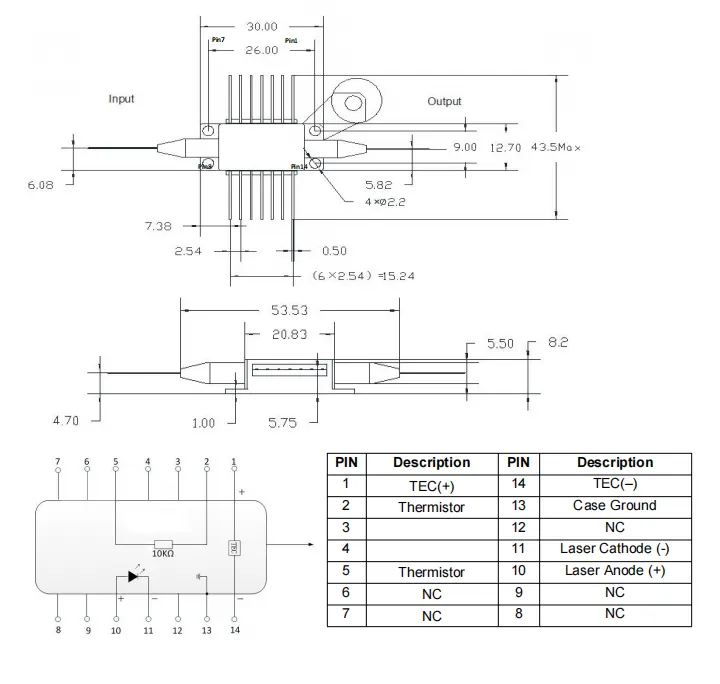

● ప్యాకేజీ డ్రాయింగ్&పిన్-అవుట్ నిర్వచనం(యూనిట్:మిమీ)-1270nm 10dBm సెమీకండక్టర్ ఆప్టికల్ యాంప్లిఫైయర్

ఆర్డర్ చేస్తోంది సమాచారం

పేరు

తరంగదైర్ఘ్యం

లాభం

ఫైబర్ రకం

కనెక్టర్

BSOA

-XXXX

-XX

SOA

1270: 1270nm

18:18dB

SM:SMF-28e

FA: FC/APC

ఇతర

ఉదా: BSOA-1270-18SM-FA

(ఆర్డర్ సమాచారం: 1270nm 10dBm సెమీకండక్టర్ ఆప్టికల్ యాంప్లిఫైయర్, 18dB చిన్న సిగ్నల్ లాభం, 10~13dBm సంతృప్త ఆప్టికల్ పవర్, 14-పిన్ బటర్‌ఫ్లై ప్యాకేజీ, SM Hi1060 ఫైబర్, FC/APC కనెక్టర్‌తో).

ఇతర అనుకూలీకరించిన అవసరాల కోసం, దయచేసి సంప్రదించండి: sales06@boxoptronics.com

డేటాషీట్

కోట్ నిబంధనలు మరియు చెల్లింపు

● కోట్ నిబంధనలు

(1) EXW:

మీకు DHL/ UPS/ FedEx ఖాతా ఉంటే, Box Optronics ఉపయోగించమని సూచిస్తోంది EXW. మేము మీ ఖాతా ద్వారా రవాణా చేస్తాము; మేము షిప్పింగ్ ఖర్చును వసూలు చేయము.

(2) DAP:

మీకు ఖాతా లేకుంటే, దయచేసి షిప్పింగ్ ఖర్చును ముందుగా చెల్లించండి ఉత్పత్తులు.

(3) ఇతర

● చెల్లింపు నిబంధనలు

PayPal మరియు T/T అందుబాటులో ఉన్నాయి.

ప్రధాన సమయం

ఉత్పత్తికి దాదాపు 10-15 పని దినాలు పడుతుంది. (ఉంటే కొన్ని స్టాక్‌లో ఉన్నాయి, అది వేగంగా రవాణా చేయబడుతుంది.)

అంతర్జాతీయ లాజిస్టిక్స్‌కు 3-5 పని దినాలు పట్టవచ్చు.

ఆపరేషన్ గమనికలు

● పనిచేస్తున్నప్పుడు, ఈ పరికరం అధిక-తీవ్రత లేజర్ పుంజంను విడుదల చేస్తుంది; చేయండి ఫైబర్ ఎండ్ ముఖంలోకి నేరుగా చూడకండి, అలా చేయడం వల్ల కంటికి గాయం కావచ్చు.

● ఈ పరికరం ఎలెక్ట్రోస్టాటిక్-సెన్సిటివ్; అందువలన, కఠినమైన కట్టుబడి ప్యాకేజింగ్ సమయంలో యాంటీ-స్టాటిక్ రక్షణ చర్యలు అవసరం, రవాణా మరియు వినియోగం. అదనంగా, నిరోధించడానికి జాగ్రత్తలు తీసుకోవాలి విద్యుత్ సరఫరా పెరుగుతుంది, అలా చేయడంలో వైఫల్యం శాశ్వత నష్టానికి దారితీయవచ్చు పరికరం (ఉదా., సరైన పరికరాలు గ్రౌండింగ్ మరియు యాంటీ స్టాటిక్ ధరించడం మణికట్టు పట్టీ).

● ఆప్టికల్ ఫైబర్స్ పెళుసుగా ఉంటాయి; పరికరాన్ని లాగడానికి ఫైబర్‌ని ఉపయోగించవద్దు. పరికరాన్ని దాని సాకెట్ నుండి చొప్పించేటప్పుడు లేదా తీసివేసేటప్పుడు, దానిపై ఒత్తిడి చేయవద్దు లేదా పరికరం హౌసింగ్ వెనుక ఉన్న స్లీవ్‌పై లాగండి. పరికరాల కోసం కనెక్టర్‌లతో అమర్చబడి, పరికరం మరియు ఫైబర్ కనెక్టర్ రెండూ ఉండేలా చూసుకోండి సంస్థాపన లేదా తొలగింపు సమయంలో ఏకకాలంలో ఎత్తివేయబడతాయి.

● పిన్‌లకు టంకం అవసరమైతే, టంకం ఉష్ణోగ్రత తప్పనిసరిగా ఉండకూడదు 260 ° C కంటే ఎక్కువ, మరియు టంకం సమయం 10 సెకన్లు మించకూడదు. ప్రత్యేకం కింది వాటికి శ్రద్ధ ఉండాలి: టంకం ప్రక్రియ సమయంలో, ది పరికరం తప్పనిసరిగా శక్తి లేని స్థితిలో ఉండాలి మరియు టంకం ఇనుము సరిగ్గా ఉండాలి గ్రౌన్దేడ్.

నాణ్యత హామీ మరియు అమ్మకాల తర్వాత సేవ

● వారంటీ వ్యవధి:

1లోపు మానవ-ప్రేరిత లోపాల కోసం ఉచిత మరమ్మత్తు లేదా భర్తీ కొనుగోలు నుండి సంవత్సరం. 1 సంవత్సరం తర్వాత చెల్లింపు నిర్వహణ సేవలు అందుబాటులో ఉంటాయి.

● ఉచిత వారంటీ నుండి మినహాయింపులు:

ఉచిత వారంటీ వ్యవధిలో, ఉచిత మరమ్మత్తు లేదా భర్తీ సేవలు ఉత్పత్తి నాణ్యత సమస్యల వల్ల ఏర్పడే లోపాల కోసం అందించబడుతుంది. అయితే, బాక్స్ ఆప్ట్రానిక్స్ కింది వాటిలో ఉచిత మరమ్మతు సేవలను తిరస్కరించే హక్కును కలిగి ఉంది వారంటీ వ్యవధిలో కేసులు:

(1) సహజ కారకాల వల్ల కలిగే నష్టం (ఉదా., మెరుపు, దుమ్ము) లేదా పర్యావరణ ప్రభావాలు.

(2) యూజర్ యొక్క సరికాని ఆపరేషన్ కారణంగా లోపాలు.

(3) మానవ తప్పిదం వల్ల కలిగే స్పష్టమైన భౌతిక నష్టం.

(4) అనధికార విడదీయడం, సవరించడం లేదా మరమ్మత్తు చేయడం.

(5) హౌసింగ్‌పై మార్చబడిన లేదా అసంపూర్ణమైన వారంటీ లేబుల్‌లు.

(6) రవాణా సమయంలో నష్టం లేదా నష్టం.
