1. 1060nm పరిచయం 15dBm సెమీకండక్టర్ ఆప్టికల్ యాంప్లిఫైయర్
2. సాంకేతిక లక్షణాలు
3. ఉత్పత్తి లక్షణాలు
4. సాధారణ అప్లికేషన్లు
5. ఉత్పత్తి వివరాలు
6. ఆర్డరింగ్ సమాచారం
7. డేటాషీట్
8. కోట్ మరియు చెల్లింపు నిబంధనలు
9. ప్రధాన సమయం
10. ఆపరేషన్ నోట్స్
11. నాణ్యత హామీ మరియు అమ్మకాల తర్వాత సేవ

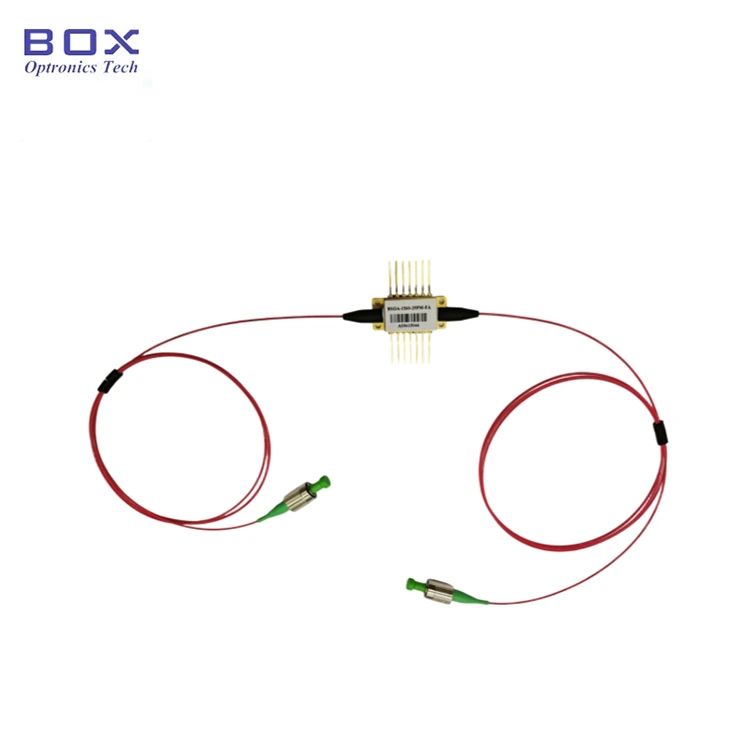

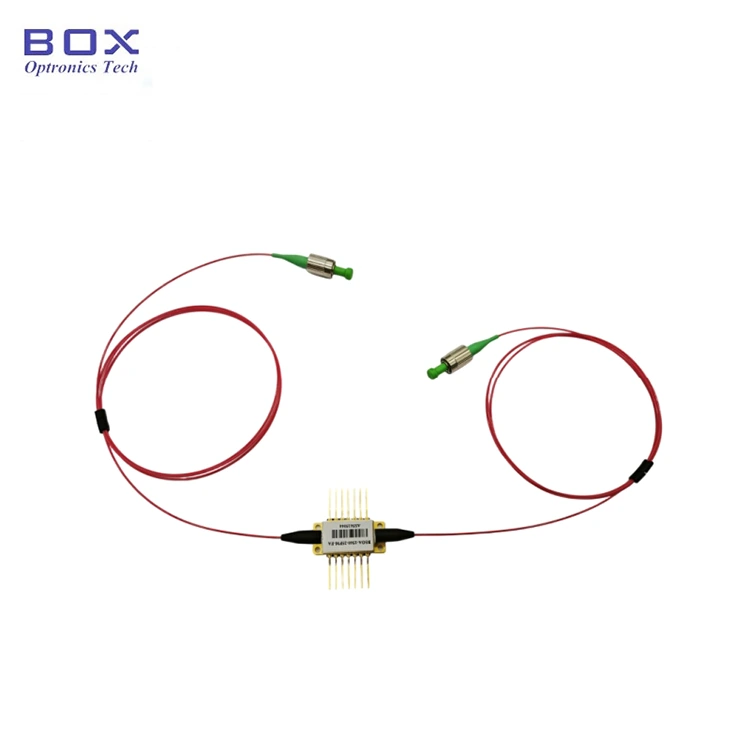

1060nm 15dBm సెమీకండక్టర్ ఆప్టికల్ యాంప్లిఫైయర్(SOA) 14-పిన్ సీతాకోకచిలుక ప్యాకేజీతో ఆప్టికల్ కోసం అధిక-పనితీరు పరిష్కారాన్ని అందిస్తుంది 1060nm తరంగదైర్ఘ్యం పరిధిలో విస్తరణ. 15dBm అవుట్పుట్ పవర్తో మరియు 25dB సిగ్నల్ లాభం, ఈ SOA ఆప్టికల్ స్విచ్లలోని అప్లికేషన్లకు అనువైనది, వైద్య OCT, మరియు స్వీప్ ఫ్రీక్వెన్సీ మూలాలు. పిన్లకు టంకం అవసరమైతే, ది టంకం ఉష్ణోగ్రత 260 ° C మించకూడదు మరియు టంకం సమయం 10 సెకన్లు మించకూడదు.
|
పరామితి |
చిహ్నం |
పరిస్థితి |
కనిష్ట |
టైప్ చేయండి. |
గరిష్టంగా |
యూనిట్ |
|
ఆపరేటింగ్ తరంగదైర్ఘ్యం |
శిఖరం |
25℃, PIN=0dBm |
- |
1060 |
- |
nm |
|
ASE సెంటర్ తరంగదైర్ఘ్యం |
λASE |
25℃, IF=400mA |
- |
1070 |
- |
nm |
|
-3dB లాభం బ్యాండ్విడ్త్ |
Δλ |
PIN=-20dBm |
- |
50 |
- |
nm |
|
సంతృప్త ఆప్టికల్ పవర్ |
PMAX |
IF=400mA, PIN=5dBm@1060nm |
- |
15 |
- |
dBm |
|
చిన్న సిగ్నల్ లాభం |
SSG |
IF=400mA, PIN=-25dBm@1060nm |
- |
25 |
- |
dB |
|
పోలరైజేషన్ డిపెండెంట్ లాభం |
PDG |
25℃, IF=400mA |
20 |
- |
- |
dB |
|
ఆపరేటింగ్ కరెంట్ |
IF |
- |
- |
400 |
600 |
mA |
|
ఫార్వర్డ్ వోల్టేజ్ |
VF |
- |
- |
- |
2.0 |
V |
|
నాయిస్ ఫిగర్ |
NF |
25℃, IF=400mA, @1060nm |
- |
8 |
10 |
dB |
|
TEC కరెంట్ |
ITEC |
- |
- |
- |
1.8 |
A |
|
TEC వోల్టేజ్ |
VTEC |
- |
- |
- |
3.4 |
V |
|
థర్మిస్టర్ నిరోధకత |
Rtherm |
T=25℃ |
9.5 |
10 |
10.5 |
KΩ |
|
థర్మిస్టర్ కరెంట్ |
ఐథెర్మ్ |
- |
- |
- |
5 |
mA |
|
మొత్తం శక్తి |
P |
- |
- |
- |
4 |
W |
|
ఆపరేటింగ్ కేస్ ఉష్ణోగ్రత |
టాప్ |
I=IF |
-10 |
- |
70 |
℃ |
|
నిల్వ ఉష్ణోగ్రత |
TS |
- |
-40 |
- |
85 |
℃ |
● SMF-28e FC/APC కనెక్టర్తో ఫైబర్;
● తక్కువ శబ్దం మూర్తి &తక్కువ ధ్రువణ ఆధారపడటం;
● 14-పిన్ TEC, థర్మిస్టర్తో BTF ప్యాకేజీ.
● కోసం నష్ట పరిహారం ఫైబర్ ఆప్టికల్ కనెక్షన్ మరియు స్విచ్;
● వైద్య OCT;
● స్వీప్ ఫ్రీక్వెన్సీ మూలం, ట్యూన్ చేయదగినది లేజర్.

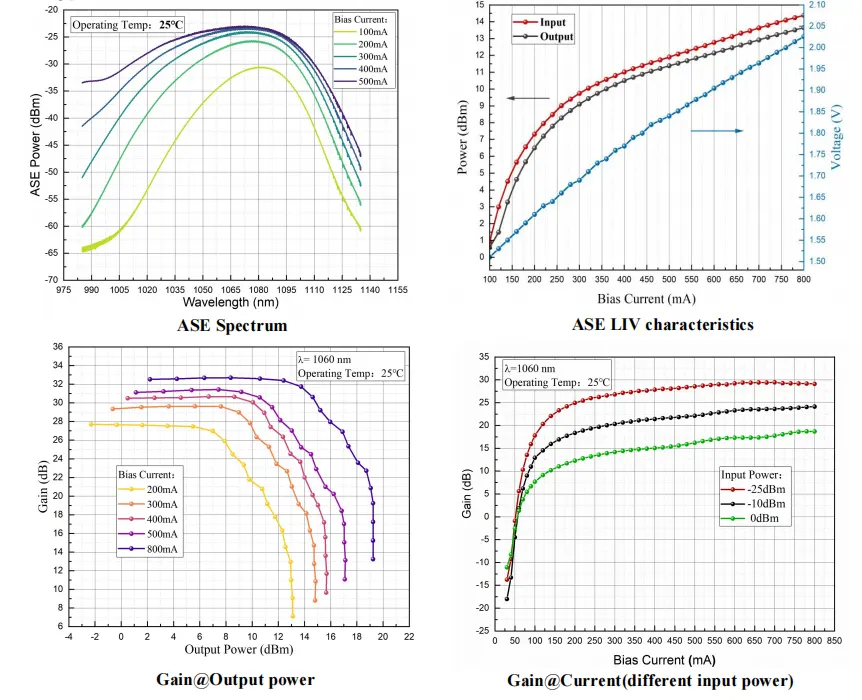

● సాధారణ లక్షణ వక్రత

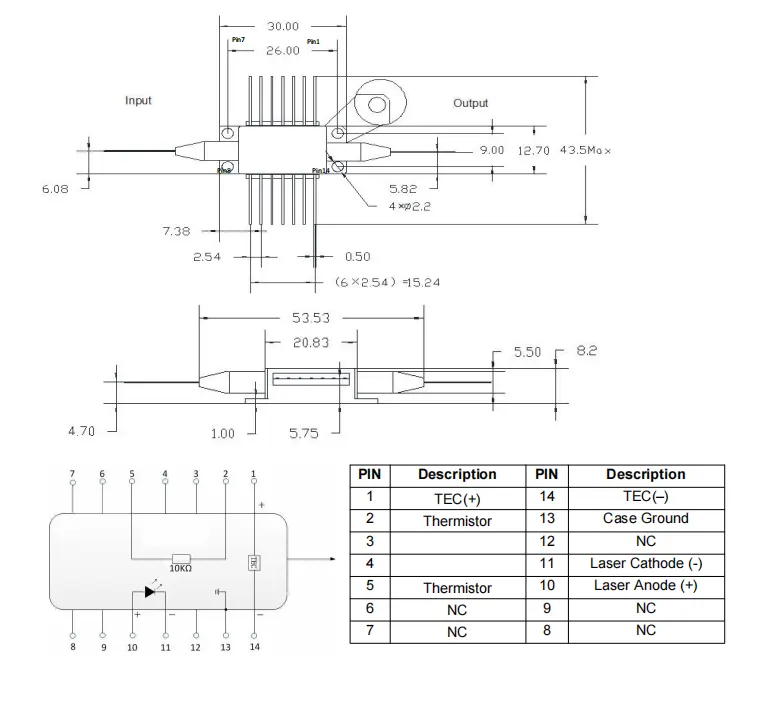

● ప్యాకేజీ డ్రాయింగ్&పిన్-అవుట్ డెఫినిషన్(యూనిట్:మిమీ)-1060nm 15dBm సెమీకండక్టర్ ఆప్టికల్ యాంప్లిఫైయర్
|
పేరు |
తరంగదైర్ఘ్యం |
లాభం |
ఫైబర్ రకం |
కనెక్టర్ |
|
BSOA |
-XXXX |
-XX |
XX |
-XX |
|
SOA |
1060: 1060nm |
25:25dB |
SM:SMF-28e |
FA: FC/APC ఇతర |
ఉదా: BSOA-1060-25SM-FA
(ఆర్డర్ సమాచారం: 1060nm 15dBm సెమీకండక్టర్ ఆప్టికల్ యాంప్లిఫైయర్, 25dB చిన్న సిగ్నల్ లాభం, 15dBm సంతృప్త ఆప్టికల్ పవర్, 14-పిన్ బటర్ఫ్లై ప్యాకేజీ, దీనితో SM ఫైబర్, FC/APC కనెక్టర్).
ఇతర అనుకూలీకరించిన అవసరాల కోసం, దయచేసి సంప్రదించండి: sales06@boxoptronics.com
● కోట్ నిబంధనలు
(1) EXW:
మీకు DHL/ UPS/ FedEx ఖాతా ఉంటే, Box Optronics ఉపయోగించమని సూచిస్తోంది EXW. మేము మీ ఖాతా ద్వారా రవాణా చేస్తాము; మేము షిప్పింగ్ ఖర్చును వసూలు చేయము.
(2) DAP:
మీకు ఖాతా లేకుంటే, దయచేసి షిప్పింగ్ ఖర్చును ముందుగా చెల్లించండి ఉత్పత్తులు.
(3) ఇతర
● చెల్లింపు నిబంధనలు
PayPal మరియు T/T అందుబాటులో ఉన్నాయి.
ఉత్పత్తికి దాదాపు 10-15 పని దినాలు పడుతుంది. (ఉంటే కొన్ని స్టాక్లో ఉన్నాయి, అది వేగంగా రవాణా చేయబడుతుంది.)
అంతర్జాతీయ లాజిస్టిక్స్కు 3-5 పని దినాలు పట్టవచ్చు.
● ఆప్టికల్ ఫైబర్స్ పెళుసుగా ఉంటాయి; పరికరాన్ని లాగడానికి ఫైబర్ని ఉపయోగించవద్దు. పరికరాన్ని దాని సాకెట్ నుండి చొప్పించేటప్పుడు లేదా తీసివేసేటప్పుడు, దానిపై ఒత్తిడి చేయవద్దు లేదా పరికరం హౌసింగ్ వెనుక ఉన్న స్లీవ్పై లాగండి. పరికరాల కోసం కనెక్టర్లతో అమర్చబడి, పరికరం మరియు ఫైబర్ కనెక్టర్ రెండూ ఉండేలా చూసుకోండి సంస్థాపన లేదా తొలగింపు సమయంలో ఏకకాలంలో ఎత్తివేయబడతాయి.
● పిన్లకు టంకం అవసరమైతే, టంకం ఉష్ణోగ్రత తప్పనిసరిగా ఉండకూడదు 260 ° C కంటే ఎక్కువ, మరియు టంకం సమయం 10 సెకన్లు మించకూడదు. ప్రత్యేకం కింది వాటికి శ్రద్ధ ఉండాలి: టంకం ప్రక్రియ సమయంలో, ది పరికరం తప్పనిసరిగా శక్తి లేని స్థితిలో ఉండాలి మరియు టంకం ఇనుము సరిగ్గా ఉండాలి గ్రౌన్దేడ్.
● శక్తి మరియు మించిన ఉష్ణోగ్రత పరిస్థితులలో లేజర్ను ఆపరేట్ చేయడం డేటాషీట్లో వివరించిన లక్షణాలు లేజర్ వృద్ధాప్యాన్ని వేగవంతం చేస్తాయి మరియు పరికరానికి నష్టం కలిగిస్తుంది.
● వారంటీ వ్యవధి:
1లోపు మానవ-ప్రేరిత లోపాల కోసం ఉచిత మరమ్మత్తు లేదా భర్తీ కొనుగోలు నుండి సంవత్సరం. 1 సంవత్సరం తర్వాత చెల్లింపు నిర్వహణ సేవలు అందుబాటులో ఉంటాయి.
● ఉచిత వారంటీ నుండి మినహాయింపులు:
ఉచిత వారంటీ వ్యవధిలో, ఉచిత మరమ్మత్తు లేదా భర్తీ సేవలు ఉత్పత్తి నాణ్యత సమస్యల వల్ల ఏర్పడే లోపాల కోసం అందించబడుతుంది. అయితే, బాక్స్ ఆప్ట్రానిక్స్ కింది వాటిలో ఉచిత మరమ్మతు సేవలను తిరస్కరించే హక్కును కలిగి ఉంది వారంటీ వ్యవధిలో కేసులు:
(1) సహజ కారకాల వల్ల కలిగే నష్టం (ఉదా., మెరుపు, దుమ్ము) లేదా పర్యావరణ ప్రభావాలు.
(2) యూజర్ యొక్క సరికాని ఆపరేషన్ కారణంగా లోపాలు.
(3) మానవ తప్పిదం వల్ల కలిగే స్పష్టమైన భౌతిక నష్టం.
(4) అనధికార విడదీయడం, సవరించడం లేదా మరమ్మత్తు చేయడం.
(5) హౌసింగ్పై మార్చబడిన లేదా అసంపూర్ణమైన వారంటీ లేబుల్లు.
(6) రవాణా సమయంలో నష్టం లేదా నష్టం.
