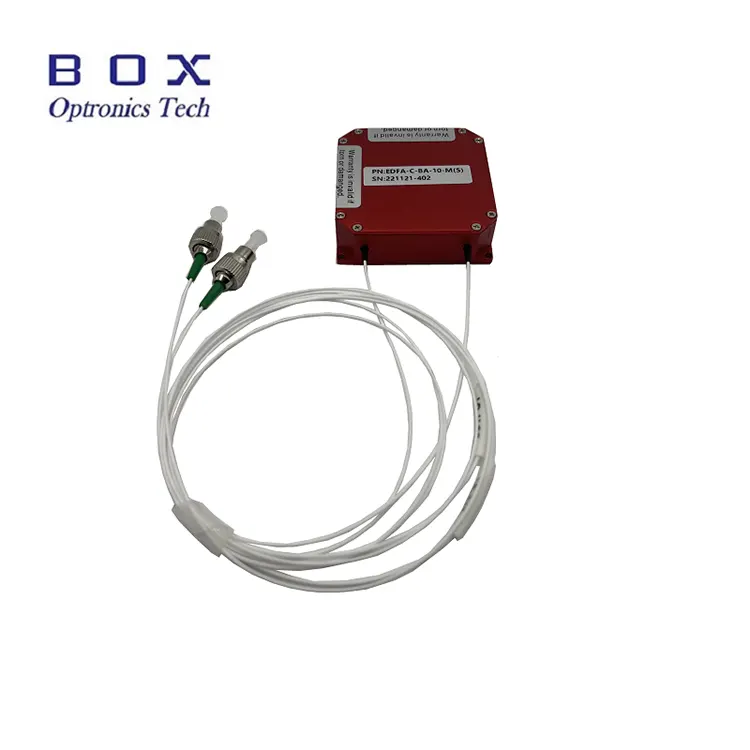

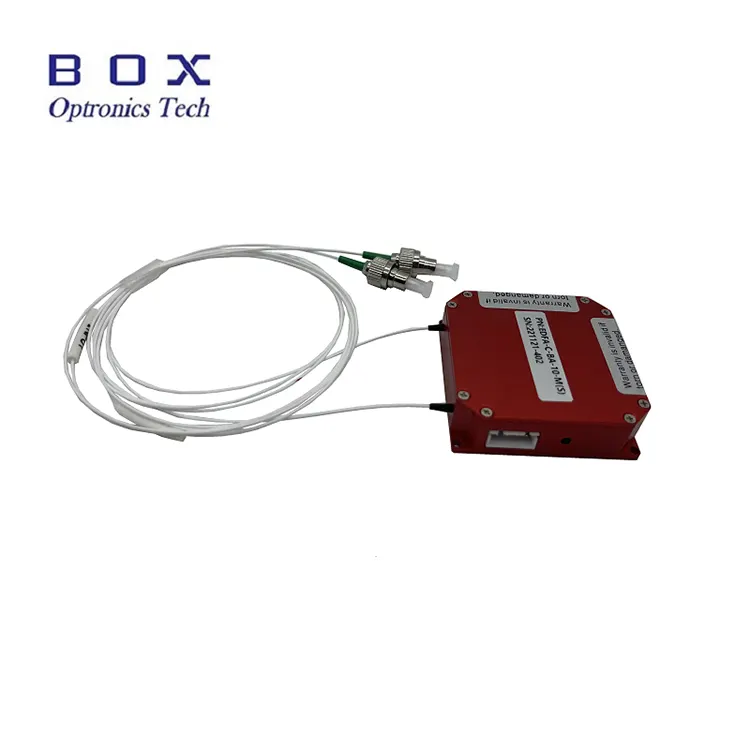

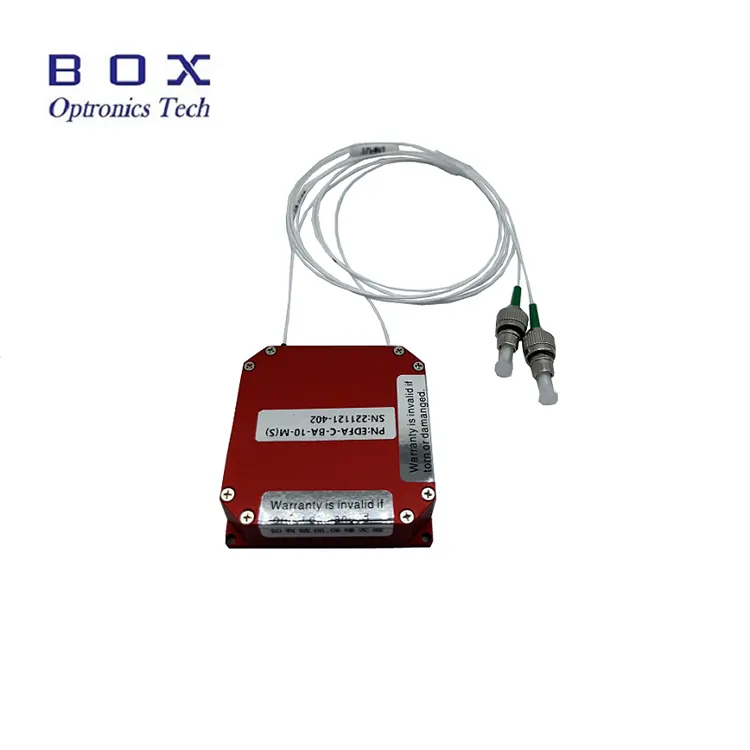

మైక్రో-మాడ్యూల్ C-బ్యాండ్ ఎర్బియం-డోప్డ్ ఫైబర్ బూస్టర్ పరిమిత స్థలాలలో అనువర్తనాల కోసం యాంప్లిఫైయర్లు రూపొందించబడ్డాయి. కొలతలు 50(W)×50(D)×15(H)mm లేదా 45(W)×65(D)×10(H)mm ఐచ్ఛికం. వారు కావచ్చు C-బ్యాండ్ 1530~1565nmలో లేజర్ సిగ్నల్స్ పవర్ యాంప్లిఫికేషన్ కోసం ఉపయోగించబడుతుంది తరంగదైర్ఘ్యం పరిధి. అవి 10/13/17/20/23dBm అధిక శక్తి మరియు తక్కువ శబ్దాన్ని కలిగి ఉంటాయి. ఎ PC ఆపరేషన్ కోసం కమ్యూనికేషన్ సీరియల్ పోర్ట్ మరియు పవర్ కేబుల్ అందించబడ్డాయి. ఎప్పుడు ఈ మాడ్యూళ్లను ఉపయోగించి, ఫైబర్ ఎండ్ ముఖం శుభ్రంగా ఉందని నిర్ధారించుకోండి, లేజర్ గురించి తెలుసుకోండి ఇన్పుట్ పరిమితులు, మరియు అవసరమైన లేజర్ భద్రతా జాగ్రత్తలు తీసుకోండి.
|
పారామితులు |
యూనిట్ |
విలువలు |
గమనికలు |
||||
|
తరంగదైర్ఘ్యం పరిధి |
nm |
1530~1565 |
సి-బ్యాండ్ |
||||
|
ఇన్పుట్ శక్తి |
dBm |
-6~+3 |
|
||||
|
అవుట్పుట్ శక్తి |
dBm |
10 |
13 |
17 |
20 |
23 |
-3dBm ఇన్పుట్ |
|
నాయిస్ ఫిగర్ |
dB |
≤5.0 |
-3dBm ఇన్పుట్ |
||||
|
PDG |
dB |
≤0.3 |
|
||||
|
PMD |
ps |
0.5 |
|
||||
|
ఇన్పుట్/అవుట్పుట్ ఐసోలేషన్ |
dB |
≥35 |
|
||||
|
పవర్ మానిటర్ |
dB |
|
ఇన్పుట్/అవుట్పుట్ |
||||
|
ఆపరేటింగ్ మోడ్ |
- |
|
ACC/APC |
||||
|
పిగ్టైల్ ఫైబర్ |
- |
SMF-28 |
FC/APC |
||||
|
నియంత్రణ మోడ్ |
- |
DB9 స్త్రీ(RS232)/TTL |
|
||||
|
కమ్యూనికేషన్ ఇంటర్ఫేస్
|
- |
ZH2.54-4PIN |
M15 మాడ్యూల్ |
||||
|
- |
ZH1.5-6PIN |
M10 మాడ్యూల్ |
|||||
|
కొలతలు |
మి.మీ |
50(W)×50(D)×15(H) |
మాడ్యూల్ |
||||
|
10~20dBm:45(W)×65(D)×10(H) |
మాడ్యూల్ |
||||||
|
విద్యుత్ సరఫరా |
- |
DC 5V, <10W |
మాడ్యూల్ |
||||
|
ఆపరేటింగ్ ఉష్ణోగ్రత |
℃ |
-5 ~ +55 |
|
||||
|
ఆపరేటింగ్ తేమ |
℃ |
0~70% |
|
||||
● విస్తృత తరంగదైర్ఘ్యం పరిధి-1530~1565nm;
● సబ్మినియేచర్ డిజైన్;
● తక్కువ శబ్దం <5dB;
● RS232/ TTL నియంత్రణ మోడ్.
● ఆప్టికల్ ఫైబర్ కమ్యూనికేషన్;
● ఆప్టికల్ ఫైబర్ సెన్సార్;
● ఫైబర్ లేజర్.

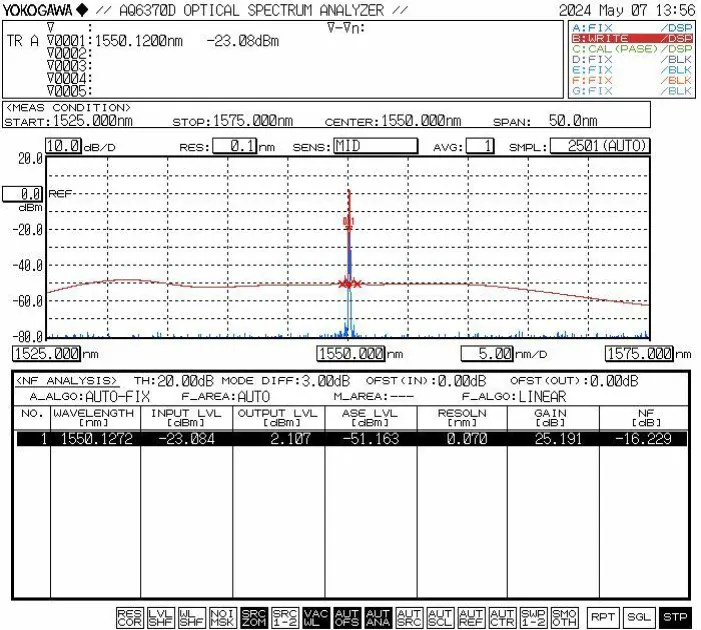

● సాధారణ లక్షణ వక్రత
● కమ్యూనికేషన్ పిన్ నిర్వచనం (ఎడమ నుండి కుడికి: 1 నుండి 4):
కమ్యూనికేషన్ స్థాయి TTL ప్రమాణాలకు అనుగుణంగా ఉంటుంది. A TTL-RS232 కంప్యూటర్కు కనెక్షన్ కోసం స్థాయి మార్పిడి అవసరం.
|
పిన్ చేయండి |
నిర్వచనం |
|
1 |
+5V |
|
2 |
GND |
|
3 |
TTL TX |
|
4 |
TTL RX |
|
పేరు |
EDFA రకం |
తరంగదైర్ఘ్యం |
అవుట్పుట్ శక్తి |
ఫైబర్ రకం |
డైమెన్షన్ |
|
EDFA |
-XX |
-X |
-XX |
XX |
-X |
|
ఎర్బియం-డోప్డ్ ఫైబర్ యాంప్లిఫైయర్ |
BA:Booster-Amp |
సి:సి-బ్యాండ్ |
10:10dBm 13:13dBm 17:17dBm 20:20dBm 23:23dBm |
SM:SMF-28e |
MIC:మాడ్యూల్ |
ఉదా: EDFA-BA-C-23-SM-MIC
(ఆర్డర్ సమాచారం: మైక్రో-మాడ్యూల్ సి-బ్యాండ్ ఎర్బియం-డోప్డ్ ఫైబర్ బూస్టర్ యాంప్లిఫైయర్, 23dBmoutput పవర్, SMF-28efiberతో, మాడ్యూల్ ప్యాకేజీ).
ఇతర అనుకూలీకరించిన అవసరాల కోసం, దయచేసి సంప్రదించండి: sales06@boxoptronics.com
● కోట్ నిబంధనలు
(1) EXW:
మీకు DHL/ UPS/ FedEx ఖాతా ఉంటే, Box Optronics ఉపయోగించమని సూచిస్తోంది EXW. మేము మీ ఖాతా ద్వారా రవాణా చేస్తాము; మేము షిప్పింగ్ ఖర్చును వసూలు చేయము.
(2) DAP:
మీకు ఖాతా లేకుంటే, దయచేసి షిప్పింగ్ ఖర్చును ముందుగా చెల్లించండి ఉత్పత్తులు.
● చెల్లింపు నిబంధనలు
PayPal మరియు T/T అందుబాటులో ఉన్నాయి.
ఉత్పత్తికి దాదాపు 10-15 పని దినాలు పడుతుంది. (కొన్ని స్టాక్లో ఉంటే, అది వేగంగా ఉంటుంది రవాణా చేయబడింది.)
అంతర్జాతీయ లాజిస్టిక్స్కు 3-5 పని దినాలు పట్టవచ్చు.
దశ 1. అన్ప్యాకింగ్ మరియు అసెంబ్లీ
అసెంబ్లీకి ముందు అన్ని ఉపకరణాలు పూర్తయ్యాయో లేదో తనిఖీ చేయండి.
దశ2.విద్యుత్ సరఫరా మరియు ఫైబర్ని కనెక్ట్ చేయడం ప్యాచ్ త్రాడులు
విద్యుత్ సరఫరాను కనెక్ట్ చేయండి; సిగ్నల్ లైట్ని ఇన్పుట్కి కనెక్ట్ చేయండి

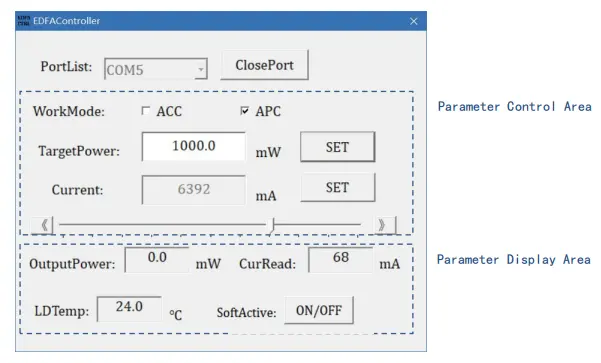

దశ 3. యాంప్లిఫైయర్ని ఆన్ చేయడం
యాంప్లిఫైయర్ శక్తిని ఆన్ చేయండి. గమనిక: ఆపరేటింగ్ కరెంట్ మరియు లాభం విలువలు చివరి షట్డౌన్లో హోస్ట్ కంప్యూటర్ సెట్ చేసిన పారామితులు మరియు అవసరమైతే సాఫ్ట్వేర్ ద్వారా సవరించవచ్చు. ఇది ఖచ్చితంగా ప్లగ్ చేయడం నిషేధించబడింది లేదా లేజర్ పనిచేస్తున్నప్పుడు ఫైబర్ కనెక్టర్లను అన్ప్లగ్ చేయండి.
Setp4.Shutdown
ఉపయోగం తర్వాత పవర్ కేబుల్ను డిస్కనెక్ట్ చేయండి.
● యాంప్లిఫైయర్ ఉన్నప్పుడు విద్యుత్ సరఫరాను నేరుగా కట్ చేయవద్దు ఆపరేటింగ్.
● ఫైబర్ కాలిపోకుండా ఉండేందుకు ఫైబర్ కనెక్టర్లను దుమ్ము లేకుండా ఉంచండి కనెక్టర్ ముగింపు ముఖం. ముందుగా డస్ట్ ఫ్రీ లెన్స్ పేపర్తో ఫైబర్ కనెక్టర్ను శుభ్రం చేయండి కనెక్షన్, ఫైబర్ ఎండ్ ఫేస్ ఇన్స్పెక్టర్తో దాన్ని తనిఖీ చేయండి మరియు ఫ్లాంజ్ ద్వారా కనెక్ట్ చేయండి పరిశుభ్రతను నిర్ధారించిన తర్వాత మాత్రమే. లేకపోతే, ఫైబర్ కనెక్టర్ ముగింపు ముఖం ఉండవచ్చు లేజర్ ఆన్ చేసినప్పుడు కాలిపోతుంది. ఎప్పుడు లేజర్ రహిత ఆపరేషన్ను నిర్ధారించుకోండి అంచులను కలుపుతుంది మరియు ఉపయోగంలో లేనప్పుడు ఫైబర్ డస్ట్ క్యాప్లను ధరించండి.
● పరికరాలను పొడిగా ఉంచండి మరియు పొడి ప్రదేశంలో నిల్వ చేయండి.
● వారంటీ వ్యవధి:
1లోపు మానవ-ప్రేరిత లోపాల కోసం ఉచిత మరమ్మత్తు లేదా భర్తీ కొనుగోలు నుండి సంవత్సరం. 1 సంవత్సరం తర్వాత చెల్లింపు నిర్వహణ సేవలు అందుబాటులో ఉంటాయి.
● ఉచిత వారంటీ నుండి మినహాయింపులు:
ఉచిత వారంటీ వ్యవధిలో, ఉచిత మరమ్మత్తు లేదా భర్తీ సేవలు ఉత్పత్తి నాణ్యత సమస్యల వల్ల ఏర్పడే లోపాల కోసం అందించబడుతుంది. అయితే, బాక్స్ ఆప్ట్రానిక్స్ కింది వాటిలో ఉచిత మరమ్మతు సేవలను తిరస్కరించే హక్కును కలిగి ఉంది వారంటీ వ్యవధిలో కేసులు:
(1) సహజ కారకాల వల్ల కలిగే నష్టం (ఉదా., మెరుపు, దుమ్ము) లేదా పర్యావరణ ప్రభావాలు.
(2) యూజర్ యొక్క సరికాని ఆపరేషన్ కారణంగా లోపాలు.
(3) మానవ తప్పిదం వల్ల కలిగే స్పష్టమైన భౌతిక నష్టం.
(4) అనధికార విడదీయడం, సవరించడం లేదా మరమ్మత్తు చేయడం.
(5) హౌసింగ్పై మార్చబడిన లేదా అసంపూర్ణమైన వారంటీ లేబుల్లు.
(6) రవాణా సమయంలో నష్టం లేదా నష్టం.
