1. పరిచయం సి-బ్యాండ్ ఎర్బియం-డోప్డ్ ఫైబర్ ఇన్-లైన్ యాంప్లిఫైయర్
2. సాంకేతిక స్పెసిఫికేషన్లు
3. ఉత్పత్తి లక్షణాలు
4. సాధారణ అప్లికేషన్లు
5. ఉత్పత్తి వివరాలు
6. ఆర్డరింగ్ సమాచారం
7. డేటాషీట్ మరియు టెస్ట్షీట్
8. కోట్ నిబంధనలు మరియు చెల్లింపు
9. ప్రధాన సమయం
10. ఆపరేషన్ నోట్స్ మరియు నిర్వహణ
11. నాణ్యత హామీ మరియు అమ్మకాల తర్వాత సేవ

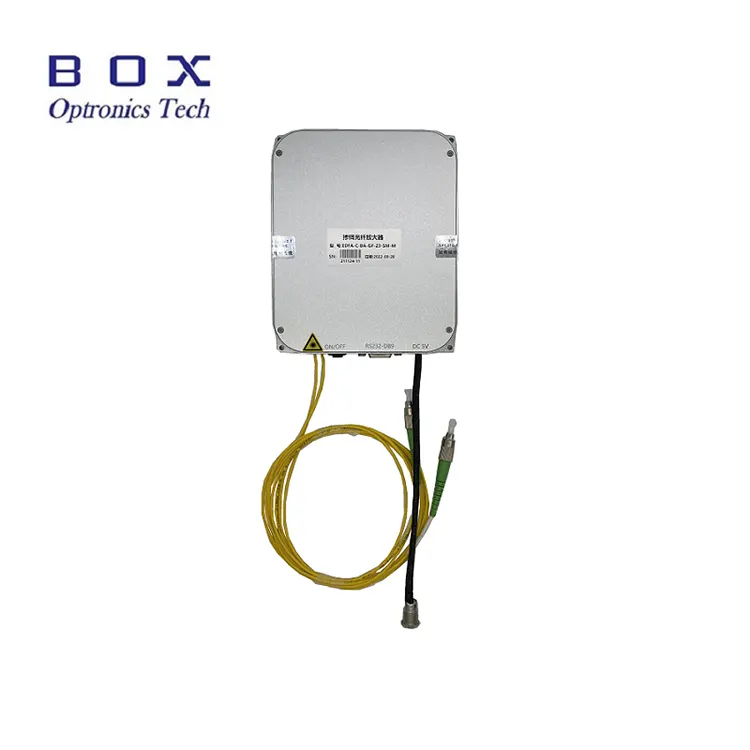

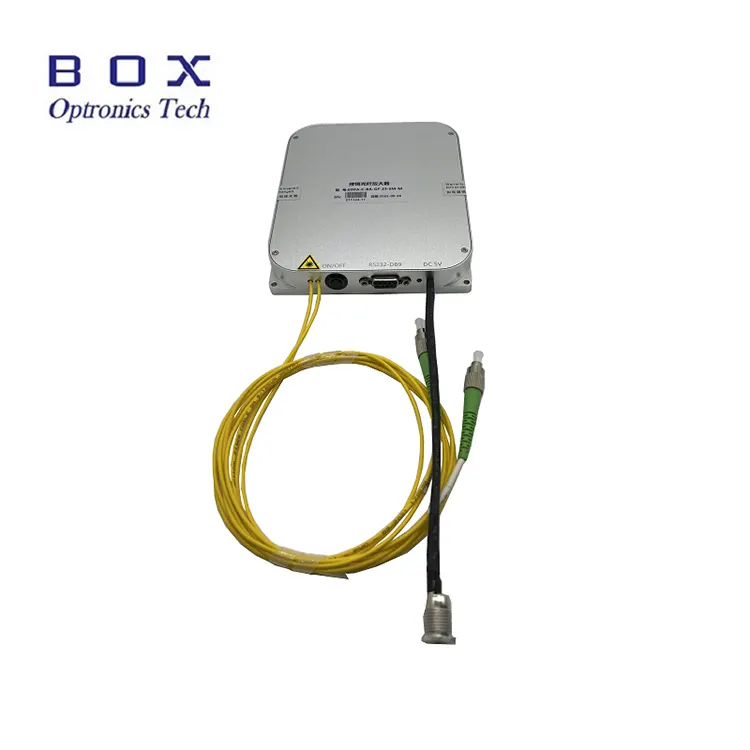

సి-బ్యాండ్ ఎర్బియం-డోప్డ్ ఫైబర్ ఇన్-లైన్ యాంప్లిఫైయర్లు ఫైబర్ లేజర్ లేదా ఫైబర్ కమ్యూనికేషన్ సిస్టమ్స్లో లైన్ రిలే కోసం రూపొందించబడింది. వారు చేయగలరు C-బ్యాండ్ 1530~1565nmలో లేజర్ సిగ్నల్స్ పవర్ యాంప్లిఫికేషన్ కోసం ఉపయోగించబడుతుంది తరంగదైర్ఘ్యం పరిధి. అవి 15/17/20/23/25/26dBm అధిక శక్తి మరియు తక్కువ శబ్దం. PC ఆపరేషన్ కోసం ప్రశంసలు మరియు సాఫ్ట్వేర్ అందించబడ్డాయి. వీటిని ఉపయోగించినప్పుడు మాడ్యూల్స్, ఫైబర్ ఎండ్ ఫేస్ శుభ్రంగా ఉందని నిర్ధారించుకోండి, లేజర్ ఇన్పుట్ గురించి తెలుసుకోండి పరిమితులు, మరియు అవసరమైన లేజర్ భద్రతా జాగ్రత్తలు తీసుకోండి.
|
పారామితులు |
యూనిట్ |
విలువలు |
గమనికలు |
|||||
|
తరంగదైర్ఘ్యం పరిధి |
nm |
1530~1565 |
సి-బ్యాండ్ |
|||||
|
ఇన్పుట్ శక్తి |
dBm |
-25~+3 |
|
|||||
|
అవుట్పుట్ శక్తి |
dBm |
15 |
17 |
20 |
23 |
25 |
26 |
@-10dBm ఇన్పుట్ |
|
చిన్న లాభం గుణకం |
dB |
35 |
@-25dBm ఇన్పుట్ |
|||||
|
నాయిస్ ఫిగర్ |
dB |
≤5.5 |
@-10dBm ఇన్పుట్ |
|||||
|
PDG |
dB |
≤0.3 |
|
|||||
|
PMD |
ps |
0.5 |
|
|||||
|
ఇన్పుట్/అవుట్పుట్ ఐసోలేషన్ |
dB |
≥35 |
|
|||||
|
పవర్ మానిటర్ |
dB |
అవుట్పుట్ శక్తి |
|
|||||
|
ఆపరేటింగ్ మోడ్ |
- |
ACC/APC |
|
|||||
|
పిగ్టైల్ ఫైబర్ |
- |
SMF-28 |
FC/APC |
|||||
|
కమ్యూనికేషన్ ఇంటర్ఫేస్
|
- |
టచ్ స్క్రీన్ / DB9 స్త్రీ (RS232) |
బెంచ్టాప్ |
|||||
|
- |
DB9 స్త్రీ(RS232) |
మాడ్యూల్ |
||||||
|
విద్యుత్ సరఫరా
|
- |
AC 110~240V, <30W |
బెంచ్టాప్ |
|||||
|
- |
DC 5V, <15W |
మాడ్యూల్ |
||||||
|
కొలతలు
|
మి.మీ
|
260(W)×280(D)×120(H) |
బెంచ్టాప్ |
|||||
|
150(W)×125(D)×20(H) |
మాడ్యూల్ |
|||||||
|
|
15~23dBm:70(W)×90(D)×15(H) |
మాడ్యూల్ |
||||||
|
ఆపరేటింగ్ ఉష్ణోగ్రత |
℃ |
-5 ~ +55 |
|
|||||
|
ఆపరేటింగ్ తేమ |
℃ |
0~70% |
|
|||||
● విస్తృత తరంగదైర్ఘ్యం పరిధి-1530~1565nm;
● అధిక లాభం కారకం;
● తక్కువ శబ్దం <5.5dB;
● అధిక అవుట్పుట్ పవర్ 15/17/20/23/25/26dBm ఐచ్ఛికం.
● ఆప్టికల్ ఫైబర్ కమ్యూనికేషన్;
● ఆప్టికల్ ఫైబర్ సెన్సార్;
● ఫైబర్ లేజర్.

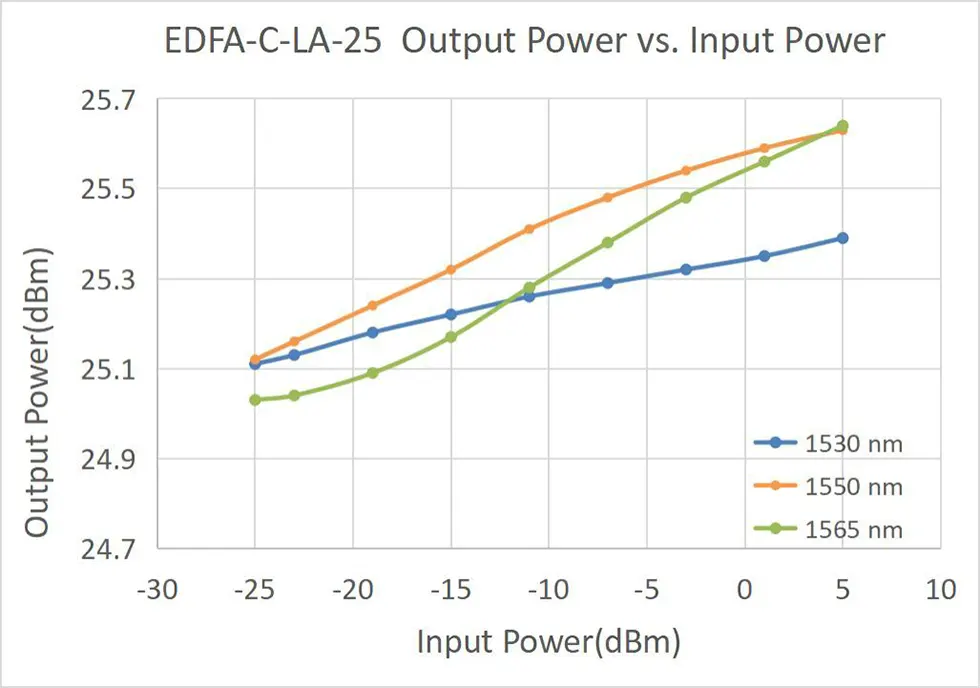

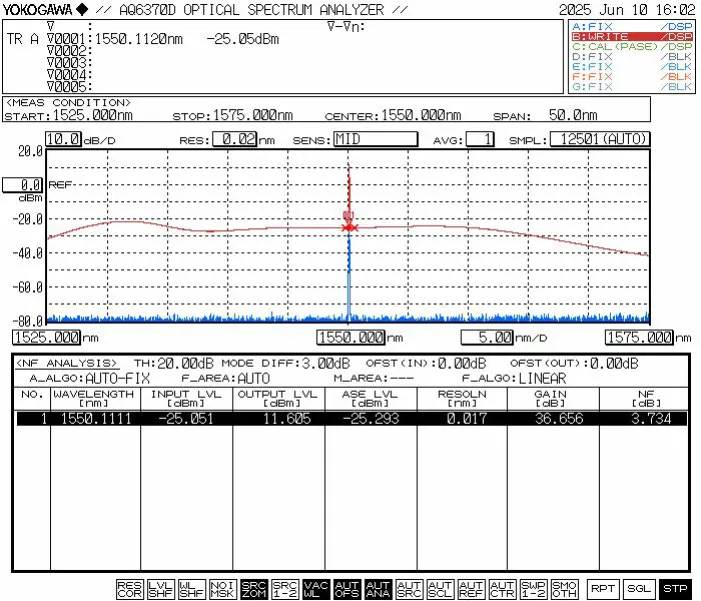

● సాధారణ లక్షణ వక్రత
|
పేరు |
EDFA రకం |
తరంగదైర్ఘ్యం |
అవుట్పుట్ శక్తి |
ఫైబర్ రకం |
డైమెన్షన్ |
|
EDFA |
-XX |
-X |
-XX |
XX |
-X |
|
ఎర్బియం-డోప్డ్ ఫైబర్ యాంప్లిఫైయర్ |
LA:ఇన్-లైన్-Amp |
సి:సి-బ్యాండ్ |
15:15dBm 17:17dBm 20:20dBm 23:23dBm 25:25dBm 26:26dBm |
SM:SMF-28e |
M15 : మాడ్యూల్ M20 : మాడ్యూల్ బి: బెంచ్టాప్ |
ఉదా: EDFA-LA-C-15-SM-M
(ఆర్డర్ సమాచారం:C-బ్యాండ్ ఎర్బియం-డోప్డ్ ఫైబర్ ఇన్-లైన్ యాంప్లిఫైయర్, 15dBmoutput పవర్, SMF-28efiberతో, మాడ్యూల్ ప్యాకేజీ).
ఇతర అనుకూలీకరించిన అవసరాల కోసం, దయచేసి సంప్రదించండి: sales06@boxoptronics.com
● కోట్ నిబంధనలు
(1) EXW:
మీకు DHL/ UPS/ FedEx ఖాతా ఉంటే, Box Optronics ఉపయోగించమని సూచిస్తోంది EXW. మేము మీ ఖాతా ద్వారా రవాణా చేస్తాము; మేము షిప్పింగ్ ఖర్చును వసూలు చేయము.
(2) DAP:
మీకు ఖాతా లేకుంటే, దయచేసి షిప్పింగ్ ఖర్చును ముందుగా చెల్లించండి ఉత్పత్తులు.
● చెల్లింపు నిబంధనలు
PayPal మరియు T/T అందుబాటులో ఉన్నాయి.
ఉత్పత్తికి దాదాపు 10-15 పని దినాలు పడుతుంది. (కొన్ని స్టాక్లో ఉంటే, అది వేగంగా ఉంటుంది రవాణా చేయబడింది.)
అంతర్జాతీయ లాజిస్టిక్స్కు 3-5 పని దినాలు పట్టవచ్చు.
● సింగిల్-మోడ్ ఫైబర్ల కోసం (Hi-1060, PM980, G652D, PM1550, మొదలైనవి), ది నిరంతర కాంతికి సైద్ధాంతిక శక్తి సహనం సుమారు 200mW ఉన్నప్పుడు చివరి ముఖం శుభ్రంగా ఉంది. కాబట్టి, అవుట్పుట్ పవర్ <200mW కలిగిన EDFA మోడల్లు చేయగలవు వారి అవుట్పుట్ ఫైబర్ కనెక్టర్లను ఇతర సింగిల్-మోడ్ ఫైబర్ పరికరాలకు దీని ద్వారా కనెక్ట్ చేయండి కదిలే ఎడాప్టర్లు (ఫైబర్ అంచులు).
● యాంప్లిఫైయర్ ఉన్నప్పుడు విద్యుత్ సరఫరాను నేరుగా కట్ చేయవద్దు ఆపరేటింగ్.
● ఫైబర్ కాలిపోకుండా ఉండేందుకు ఫైబర్ కనెక్టర్లను దుమ్ము లేకుండా ఉంచండి కనెక్టర్ ముగింపు ముఖం. ముందుగా డస్ట్ ఫ్రీ లెన్స్ పేపర్తో ఫైబర్ కనెక్టర్ను శుభ్రం చేయండి కనెక్షన్, ఫైబర్ ఎండ్ ఫేస్ ఇన్స్పెక్టర్తో దాన్ని తనిఖీ చేయండి మరియు ఫ్లాంజ్ ద్వారా కనెక్ట్ చేయండి పరిశుభ్రతను నిర్ధారించిన తర్వాత మాత్రమే. లేకపోతే, ఫైబర్ కనెక్టర్ ముగింపు ముఖం ఉండవచ్చు లేజర్ ఆన్ చేసినప్పుడు కాలిపోతుంది. ఎప్పుడు లేజర్ రహిత ఆపరేషన్ను నిర్ధారించుకోండి అంచులను కలుపుతుంది మరియు ఉపయోగంలో లేనప్పుడు ఫైబర్ డస్ట్ క్యాప్లను ధరించండి.
● అవుట్పుట్ ఫైబర్ కనెక్టర్లను తరచుగా ప్లగ్ చేయడం/అన్ప్లగ్ చేయడం లేదు సిఫార్సు చేయబడింది, ఇది దుమ్ము కాలుష్యం, పెరిగిన చొప్పించే నష్టం, లేదా ఫైబర్ కనెక్టర్ ముగింపు ముఖం యొక్క బర్నింగ్.
● పరికరాలను పొడిగా ఉంచండి మరియు పొడి ప్రదేశంలో నిల్వ చేయండి.
● వారంటీ వ్యవధి:
1లోపు మానవ-ప్రేరిత లోపాల కోసం ఉచిత మరమ్మత్తు లేదా భర్తీ కొనుగోలు నుండి సంవత్సరం. 1 సంవత్సరం తర్వాత చెల్లింపు నిర్వహణ సేవలు అందుబాటులో ఉంటాయి.
● ఉచిత వారంటీ నుండి మినహాయింపులు:
ఉచిత వారంటీ వ్యవధిలో, ఉచిత మరమ్మత్తు లేదా భర్తీ సేవలు ఉత్పత్తి నాణ్యత సమస్యల వల్ల ఏర్పడే లోపాల కోసం అందించబడుతుంది. అయితే, బాక్స్ ఆప్ట్రానిక్స్ కింది వాటిలో ఉచిత మరమ్మతు సేవలను తిరస్కరించే హక్కును కలిగి ఉంది వారంటీ వ్యవధిలో కేసులు:
(1) సహజ కారకాల వల్ల కలిగే నష్టం (ఉదా., మెరుపు, దుమ్ము) లేదా పర్యావరణ ప్రభావాలు.
(2) యూజర్ యొక్క సరికాని ఆపరేషన్ కారణంగా లోపాలు.
(3) మానవ తప్పిదం వల్ల కలిగే స్పష్టమైన భౌతిక నష్టం.
(4) అనధికార విడదీయడం, సవరించడం లేదా మరమ్మత్తు చేయడం.
(5) హౌసింగ్పై మార్చబడిన లేదా అసంపూర్ణమైన వారంటీ లేబుల్లు.
(6) రవాణా సమయంలో నష్టం లేదా నష్టం.
