బాక్స్ ఆప్ట్రానిక్స్ 850nm హై పవర్ సర్క్యులేటర్ను సరఫరా చేస్తుంది, ఇది ఫైబర్-ఆప్టిక్ సిస్టమ్లలో ఖచ్చితమైన కాంతి దిశ నియంత్రణ కోసం రూపొందించబడిన అధిక-పనితీరు గల పాసివ్ ఆప్టికల్ భాగం. ఈ 3-పోర్ట్ సర్క్యులేటర్ నాన్-రిసిప్రొకల్ ట్రాన్స్మిషన్ను ఎనేబుల్ చేస్తుంది, అద్భుతమైన ఆప్టికల్ పనితీరును కొనసాగిస్తూ పోర్ట్ నుండి పోర్ట్కు ఆప్టికల్ సిగ్నల్లను వరుస పద్ధతిలో రూట్ చేస్తుంది.
సాధారణ చొప్పింపు నష్టం 1.0dB కంటే తక్కువ, 25dB విలక్షణమైన అధిక ఐసోలేషన్ మరియు 45dB కనిష్ట అధిక రాబడి నష్టాన్ని కలిగి ఉంటుంది, ఈ సర్క్యులేటర్ అధిక-పవర్ 850nm అప్లికేషన్లకు అనువైనది. ఇది పోర్ట్ల అంతటా 500mW/1W/5W/10W వరకు మొత్తం సగటు పవర్ హ్యాండ్లింగ్కు మద్దతు ఇస్తుంది, ఇది డిమాండ్ ఫైబర్ లేజర్ మరియు యాంప్లిఫైయర్ సిస్టమ్లకు అనుకూలంగా ఉంటుంది.
780-HP ఫైబర్ పిగ్టెయిల్స్తో కాంపాక్ట్ 58×28×26mm ప్యాకేజీలో ఉంచబడింది, 850nm హై పవర్ సర్క్యులేటర్ స్థిరత్వం మరియు నమ్మకమైన దీర్ఘ-కాల పనితీరును అందిస్తుంది.
• అధిక ఐసోలేషన్: 25dB సాధారణ పీక్ ఐసోలేషన్, 22dB కనిష్టం
• తక్కువ చొప్పించే నష్టం: 1.0dB సాధారణ, 1.5dB గరిష్టంగా
• అధిక రాబడి నష్టం: 45dB కనిష్ట (ఇన్పుట్/అవుట్పుట్)
• తక్కువ ధ్రువణ ఆధారిత నష్టం (PDL): ≤0.15dB
• అధిక శక్తి నిర్వహణ: 500mW, 1W, 5W, 10W వరకు
• అధిక గరిష్ట శక్తి సామర్థ్యం: ns పల్స్ ఆపరేషన్ కోసం <10kW
• అధిక క్రాస్స్టాక్ అణచివేత: కనిష్టంగా 45dB
• కాంపాక్ట్ మరియు బలమైన ప్యాకేజీ డిజైన్: 58×28×26mm
• హై-పవర్ అప్లికేషన్ల కోసం 780-HP ఫైబర్ పిగ్టెయిల్స్
• అద్భుతమైన విశ్వసనీయత మరియు దీర్ఘకాలిక స్థిరత్వం
• 3-పోర్ట్ నాన్-రిసిప్రొకల్ లైట్ ట్రాన్స్మిషన్
• విస్తృత ఆపరేటింగ్ ఉష్ణోగ్రత పరిధి: +10°C నుండి +50°C
• ఫైబర్ ఆప్టిక్ సెన్సింగ్ సిస్టమ్స్
• ఫైబర్ ఆప్టిక్ ఇన్స్ట్రుమెంటేషన్ మరియు పరీక్షా పరికరాలు
• 850nm ఫైబర్ లేజర్ సిస్టమ్స్
• బయోమెడికల్ ఇమేజింగ్ మరియు OCT వ్యవస్థలు
• పరిశోధన మరియు అభివృద్ధి ప్రయోగశాలలు
• డిస్ట్రిబ్యూటెడ్ ఫీడ్బ్యాక్ (DFB) లేజర్ రక్షణ
|
పరామితి |
యూనిట్ |
విలువ |
|
కేంద్ర తరంగదైర్ఘ్యం |
nm |
830 / 850 |
|
ఆపరేటింగ్ తరంగదైర్ఘ్యం పరిధి |
nm |
±10 |
|
టైప్ చేయండి. పీక్ ఐసోలేషన్ @23°C |
dB |
25 |
|
కనిష్ట ఐసోలేషన్ @23°C |
dB |
22 |
|
టైప్ చేయండి. చొప్పించడం నష్టం @23°C |
dB |
1.0 |
|
గరిష్టంగా చొప్పించడం నష్టం @23°C |
dB |
1.5 |
|
ధ్రువణ ఆధారిత నష్టం @23°C |
dB |
≤0.15 |
|
కనిష్ట రాబడి నష్టం (ఇన్పుట్/అవుట్పుట్) |
dB |
45 |
|
కనిష్ట క్రాస్టాక్ |
dB |
45 |
|
గరిష్టంగా సగటు ఆప్టికల్ శక్తి |
W |
10 (మొత్తం, పోర్ట్ 1 & పోర్ట్ 2) |
|
గరిష్టంగా గరిష్ట శక్తి (ns పల్స్) |
kW |
<10 |
|
పరామితి |
యూనిట్ |
విలువ |
|
ఫైబర్ రకం |
- |
780-HP |
|
గరిష్టంగా తన్యత లోడ్ |
N |
5 |
|
ప్యాకేజీ కొలతలు |
మి.మీ |
58×28×26 |
|
ఆపరేటింగ్ ఉష్ణోగ్రత |
°C |
+10 ~ +50 |
|
నిల్వ ఉష్ణోగ్రత |
°C |
0 ~ +60 |
*గమనిక: పైన పేర్కొన్న లక్షణాలు కనెక్టర్లు లేని పరికరాల కోసం. కనెక్టర్లు ఉన్న పరికరాల కోసం, హ్యాండ్లింగ్ పవర్ 1Wకి పరిమితం చేయబడింది, చొప్పించే నష్టం 0.3dB ఎక్కువగా ఉంటుంది, రిటర్న్ లాస్ 5dB తక్కువగా ఉంటుంది మరియు ఎక్స్టింక్షన్ రేషియో 2dB తక్కువగా ఉంటుంది.

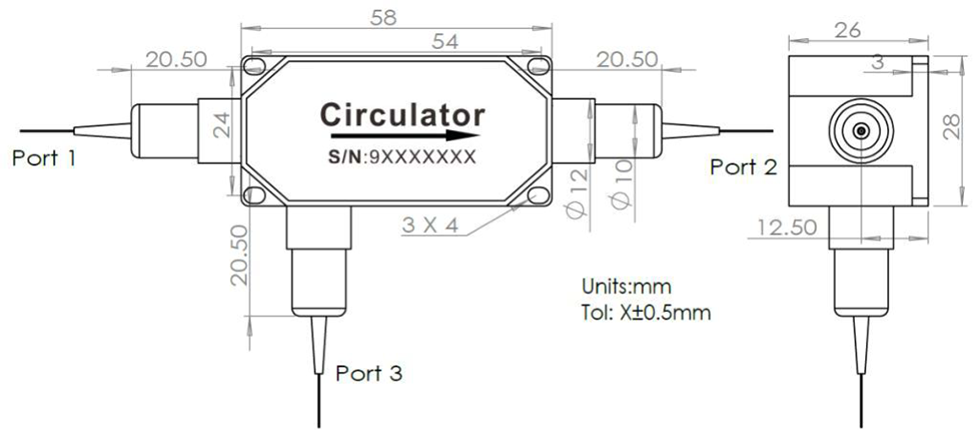

850nm హై పవర్ సర్క్యులేటర్ కాంపాక్ట్, బలమైన హౌసింగ్లో కింది కొలతలతో ప్యాక్ చేయబడింది (యూనిట్: మిమీ):
• ప్యాకేజీ పరిమాణం: 58 × 28 × 26 మిమీ
• ఫైబర్ పిగ్టెయిల్స్తో 3-పోర్ట్ కాన్ఫిగరేషన్
• సురక్షిత సంస్థాపన కోసం 4 మౌంటు రంధ్రాలు
• సహనం: ±0.5mm
ఈ 3-పోర్ట్ ఆప్టికల్ సర్క్యులేటర్ 1 → 2 → 3 → 1 క్రమంలో ఏకదిశాత్మక ఆప్టికల్ సిగ్నల్ రూటింగ్ను ప్రారంభిస్తుంది:
• పోర్ట్ 1 → పోర్ట్ 2: తక్కువ ఇన్సర్షన్ లాస్ ఫార్వర్డ్ ట్రాన్స్మిషన్
• పోర్ట్ 2 → పోర్ట్ 3: బ్యాక్స్కాటర్డ్/రిఫ్లెక్టెడ్ సిగ్నల్స్ రూటింగ్
• పోర్ట్ 3 → పోర్ట్ 1: రివర్స్ పాత్లలో అధిక ఐసోలేషన్ను కొనసాగిస్తూ, సర్క్యులేషన్ లూప్ను పూర్తి చేస్తూ ఫార్వర్డ్ ట్రాన్స్మిషన్
పరికరం నాన్-రిసిప్రొకల్ ఆప్టికల్ డిజైన్ను ఉపయోగించుకుంటుంది, ఇది డైరెక్షనల్ సిగ్నల్ ప్రచారం మరియు ప్రక్కనే లేని పోర్ట్ల మధ్య ప్రభావవంతమైన ఐసోలేషన్ను నిర్ధారించడానికి, ఇది ఫైబర్ సెన్సింగ్, లేజర్ రక్షణ మరియు ఆప్టికల్ కొలత వ్యవస్థలకు అనువైనదిగా చేస్తుంది.
850nm హై-పవర్ ఆప్టికల్ సర్క్యులేటర్ అనేది ప్యాసివ్ మల్టీ-పోర్ట్ నాన్-రిసిప్రొకల్ పరికరం, ఇది ఆప్టికల్ సిగ్నల్లను సీక్వెన్షియల్ 1 → 2 → 3 → 1 దిశలో రూట్ చేస్తుంది, ఫైబర్ ఆప్టిక్ సిస్టమ్లలో డైరెక్షనల్ సిగ్నల్ మేనేజ్మెంట్ను అనుమతిస్తుంది.
పరికరం ధ్రువణ-ఆధారిత ఆప్టికల్ రూటింగ్ భాగాలతో కలిపి ఫారడే భ్రమణ ప్రభావంపై ఆధారపడి ఉంటుంది.
•ఫెరడే రొటేటర్: స్థిరమైన పరస్పర ధ్రువణ భ్రమణాన్ని పరిచయం చేస్తుంది (సాధారణంగా 45°), ప్రచారం దిశలో స్వతంత్రంగా ఉంటుంది
•పోలరైజేషన్ రూటింగ్ ఆప్టిక్స్: ధ్రువణ స్థితి ఆధారంగా ప్రత్యక్ష ఆప్టికల్ సిగ్నల్స్
•నాన్-రిసిప్రొకల్ ట్రాన్స్మిషన్: రివర్స్ ప్రాపగేషన్ పాత్ల మధ్య అధిక ఐసోలేషన్తో డైరెక్షనల్ సిగ్నల్ రూటింగ్ను నిర్ధారిస్తుంది
•ముందుకు మరియు వెనుకకు ప్రచారం చేసే ఆప్టికల్ సిగ్నల్లను వేరు చేస్తుంది
•వెనుక ప్రతిబింబాల నుండి లేజర్ మూలాలను రక్షిస్తుంది
•ఫైబర్ ఆప్టిక్ సెన్సింగ్ మరియు లేజర్ సిస్టమ్లలో ద్వి దిశాత్మక ఆపరేషన్ను ప్రారంభిస్తుంది
•మెజర్మెంట్ మరియు సెన్సింగ్ ఆర్కిటెక్చర్లలో సిగ్నల్ రూటింగ్కు మద్దతు ఇస్తుంది
షిప్మెంట్కు ముందు 100% పరీక్షతో కఠినమైన నాణ్యత నియంత్రణ
•స్థిరమైన బల్క్ డెలివరీ సామర్థ్యంతో పోటీ ధర
•వేవ్లెంగ్త్, పవర్, ఫైబర్ మరియు కనెక్టర్ల కోసం సౌకర్యవంతమైన అనుకూలీకరణ ఎంపికలు
•7×24 గంటల సాంకేతిక మద్దతు మరియు వేగవంతమైన ప్రతిస్పందన
మూల్యాంకనం కోసం నమూనా పరీక్ష అందుబాటులో ఉంది
•DHL, UPS మరియు FedEx ఎక్స్ప్రెస్ డెలివరీతో గ్లోబల్ షిప్పింగ్
HPCIR - XXX - X - X - X - X - XX - XX
|
ఫీల్డ్ |
కోడ్ |
ఎంపిక |
|
ఉత్పత్తి సిరీస్ |
HPCIR |
హై పవర్ సర్క్యులేటర్ |
|
తరంగదైర్ఘ్యం |
830, 850 |
830: 830nm, 850: 850nm |
|
ఫైబర్ రకం |
1, ఎస్ |
1: 780-HP ఫైబర్, S: పేర్కొనబడింది |
|
పిగ్టైల్ రకం |
0, 1 |
0: 250μm బేర్ ఫైబర్, 1: 900μm వదులుగా ఉండే ట్యూబ్ |
|
ఫైబర్ పొడవు |
0, 1 |
0: 0.8మీ, 1: 1మీ |
|
ప్యాకేజీ పరిమాణం |
0, S |
0: 58x28x26mm, S: పేర్కొనబడింది |
|
నిర్వహణ శక్తి |
00, 01, 05, 10 |
00: 500mW, 01: 1W, 05: 5W, 10: 10W |
|
కనెక్టర్ రకం |
FU, FA, SA, LA |
FU: FC/UPC | FA: FC/APC | SA: SC/APC | LA: LC/APC | ఇతర: ఆచారం |
ఉదాహరణ: HPCIR - 850 - 1 - 1 - 1 - 0 - 10 - FA
850nm హై పవర్ సర్క్యులేటర్, 780-HP ఫైబర్, 900μm లూజ్ ట్యూబ్, 1m ఫైబర్ పొడవు, 58x28x26mm ప్యాకేజీ, 10W హ్యాండ్లింగ్ పవర్, FC/APC కనెక్టర్
•కేంద్ర తరంగదైర్ఘ్యం: 830nm, 850nm, అభ్యర్థనపై ఇతర తరంగదైర్ఘ్యాలు అందుబాటులో ఉంటాయి
•పవర్ రేటింగ్: 500mW, 1W, 5W, 10W, అనుకూల డిజైన్ల కోసం అధిక శక్తి అందుబాటులో ఉంది
•ఫైబర్ రకం: 780-HP, ఇతర ప్రత్యేక ఫైబర్స్
•ఫైబర్ పొడవు: 0.5మీ, 0.8మీ, 1మీ, 1.5మీ, 2మీ (కస్టమ్ పొడవులు అందుబాటులో ఉన్నాయి)
•పిగ్టైల్ రకం: 250μm బేర్ ఫైబర్, 900μm లూజ్ ట్యూబ్, 3.0mm లూజ్ ట్యూబ్
•కనెక్టర్ రకం: FC/UPC, FC/APC, SC/APC, LC/APC, లేదా అనుకూల కనెక్టర్లు
•ప్యాకేజీ పరిమాణం: ప్రామాణిక 58x28x26mm లేదా అనుకూల ప్యాకేజీ కొలతలు
•4-పోర్ట్ సర్క్యులేటర్ కాన్ఫిగరేషన్లు అభ్యర్థనపై అందుబాటులో ఉన్నాయి
అనుకూల అవసరాల కోసం, దయచేసి మా విక్రయ బృందాన్ని సంప్రదించండి.
ప్రతి 850nm హై పవర్ సర్క్యులేటర్ కొలిచిన పనితీరు పారామితులను డాక్యుమెంట్ చేసే సమగ్ర పరీక్ష నివేదికతో రవాణా చేయబడుతుంది. డేటాషీట్ PDF ఫైల్ వివరణాత్మక లక్షణాలు మరియు పనితీరు వక్రతలను కలిగి ఉంది.
•ప్రతి యూనిట్తో వ్యక్తిగత పరీక్ష నివేదిక చేర్చబడింది
•EXW (Ex Works): మీకు DHL/UPS/FedEx ఖాతా ఉంటే సిఫార్సు చేయబడింది. మేము మీ ఖాతాను ఉపయోగించి రవాణా చేస్తాము; మేము ఎటువంటి షిప్పింగ్ ఖర్చును వసూలు చేయము.
•DAP (ప్లేస్ వద్ద డెలివరీ చేయబడింది): మీకు కొరియర్ ఖాతా లేకుంటే, మేము ప్రీపెయిడ్ ఫ్రైట్తో షిప్పింగ్ను ఏర్పాటు చేసుకోవచ్చు.
•ఇతర నిబంధనలు: దయచేసి చర్చించడానికి మమ్మల్ని సంప్రదించండి.
•PayPal: నమూనాలు మరియు చిన్న ఆర్డర్ల కోసం వేగవంతమైన మరియు సురక్షితమైన చెల్లింపు
•T/T (బ్యాంక్ బదిలీ): సాధారణ ఉత్పత్తి ఆర్డర్ల కోసం ప్రామాణిక చెల్లింపు పద్ధతి
•అలీబాబా ట్రేడ్ అస్యూరెన్స్: కొనుగోలుదారు హామీతో ఆన్లైన్ లావాదేవీల కోసం సురక్షిత ఆర్డర్ రక్షణ
•ఫ్లెక్సిబుల్ చెల్లింపు నిబంధనలు: దీర్ఘకాలిక లేదా వ్యూహాత్మక భాగస్వాముల కోసం చర్చించుకోవచ్చు
•ప్రామాణిక ఉత్పత్తి: ~10-15 పని దినాలు
•కస్టమ్ కాన్ఫిగరేషన్లు: 15-20 పని దినాలు
•వాల్యూమ్ ఆర్డర్లు: దయచేసి ప్రొడక్షన్ షెడ్యూల్ కోసం సంప్రదించండి
•అంతర్జాతీయ షిప్పింగ్: ~3-5 పని దినాలు (DHL/UPS/FedEx ఎక్స్ప్రెస్)
•వేగవంతమైన సేవ: అభ్యర్థనపై అందుబాటులో ఉంటుంది
ఆప్టికల్ సర్క్యులేటర్లు నిష్క్రియ పరికరాలు అయితే, పనితీరు మరియు విశ్వసనీయతను నిర్వహించడానికి సరైన నిర్వహణ అవసరం.
•క్లీన్, డస్ట్-ఫ్రీ ఉపరితలంపై పని చేయండి
•ఫైబర్ ఎండ్-ఫేస్లను నేరుగా తాకడం మానుకోండి
•ఉపయోగంలో లేనప్పుడు కనెక్టర్లపై డస్ట్ క్యాప్స్ ఉంచండి
హ్యాండ్లింగ్ మరియు ఇన్స్టాలేషన్ సమయంలో సరైన ESD రక్షణను ఉపయోగించండి
•ఫైబర్ అధికంగా వంగడాన్ని నివారించండి
•ఫైబర్ పిగ్టెయిల్స్ని లాగవద్దు లేదా ట్విస్ట్ చేయవద్దు
•కనెక్షన్ ముందు ఫైబర్ కనెక్టర్లను శుభ్రం చేయండి
•కనెక్టర్ ఉపయోగంలో లేనప్పుడు ఎల్లప్పుడూ డస్ట్ క్యాప్లను ఉపయోగించండి
•ఫైబర్ ఎండ్-ఫేస్ డ్యామేజ్ కోసం ఉపయోగించే ముందు తనిఖీ చేయండి
•మొత్తం ఇన్పుట్ పవర్ రేట్ చేయబడిన గరిష్ట స్థాయిని మించకుండా చూసుకోండి
•ఓవర్లోడ్ను నివారించడానికి సరైన పవర్ మానిటరింగ్ని ఉపయోగించండి
అధిక శక్తి స్థాయిలలో సరైన ఉష్ణ వెదజల్లడానికి అనుమతించండి
అధిక శక్తి నిరంతర ఆపరేషన్ కోసం హీట్ సింక్పై మౌంట్ చేయండి
•గమనిక: కనెక్టర్ అమర్చిన పరికరాలు పవర్ హ్యాండ్లింగ్ను తగ్గించాయి (1W గరిష్టంగా)
•పీక్ పవర్ రేటింగ్లను మించే ఆకస్మిక పవర్ స్పైక్లను నివారించండి
•4 మౌంటు రంధ్రాలను ఉపయోగించి సర్క్యులేటర్ను సురక్షితంగా మౌంట్ చేయండి
•అదనపు నష్టాన్ని తగ్గించడానికి సరైన అమరికను నిర్ధారించుకోండి
•ఫైబర్ బెండింగ్ రేడియస్ కోసం తగినంత స్థలాన్ని అనుమతించండి
•విశ్వసనీయత కోసం పేర్కొన్న ఉష్ణోగ్రత పరిధిలో పని చేయండి (+10°C నుండి +50°C)
•ఫైబర్ పిగ్టెయిల్స్పై యాంత్రిక ఒత్తిడిని నివారించండి
•సరైన సిగ్నల్ రూటింగ్ కోసం సరైన పోర్ట్ విన్యాసాన్ని నిర్ధారించండి
