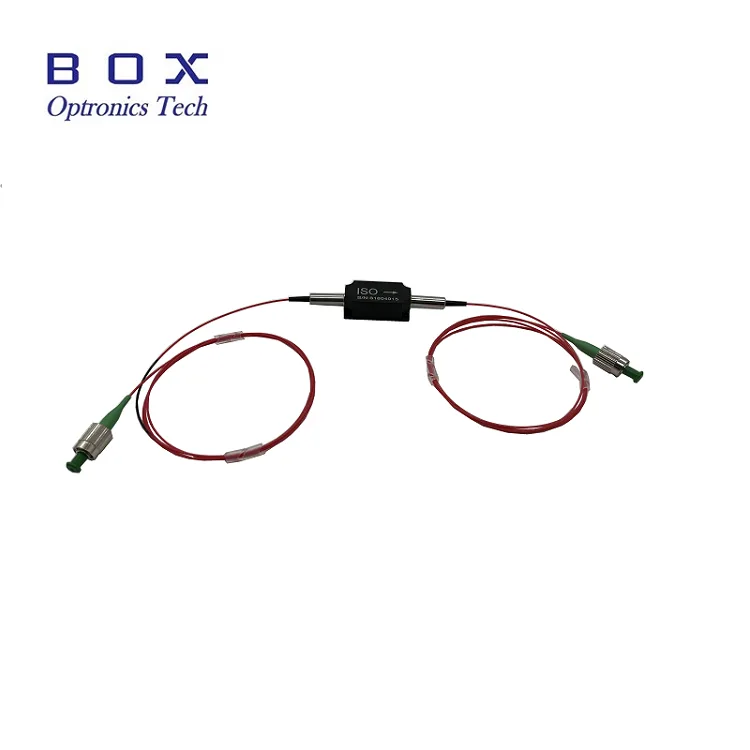

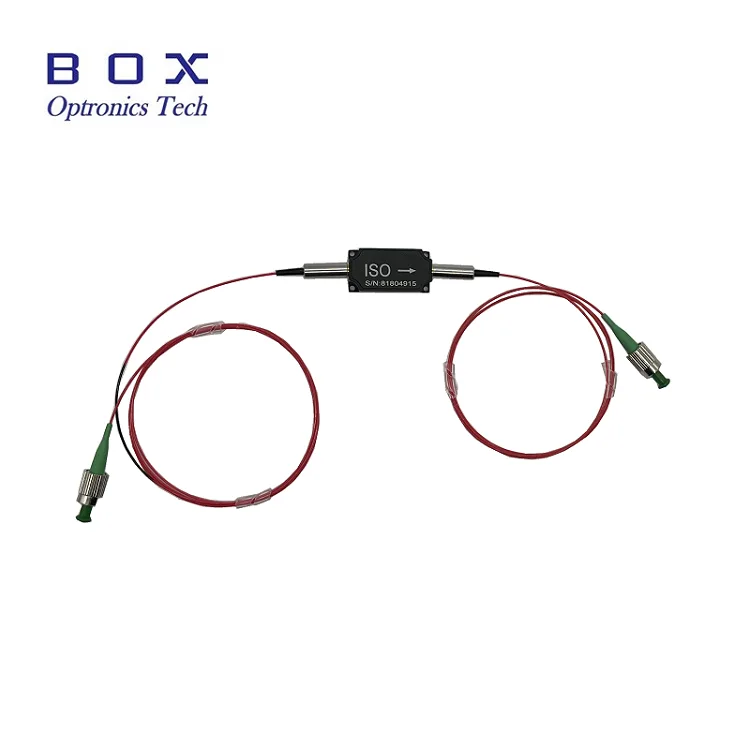

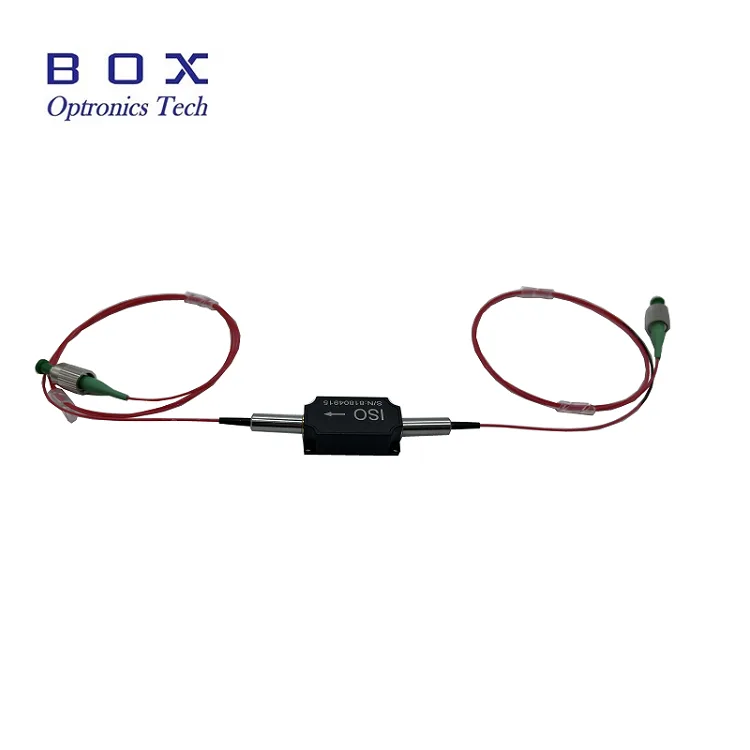

850nm హై పవర్ ఆప్టికల్ ఐసోలేటర్

బాక్స్ ఆప్ట్రానిక్స్ 850nm హై పవర్ ఆప్టికల్ ఐసోలేటర్‌ను అందిస్తుంది, ఇది ఆప్టికల్ సిస్టమ్‌లను హానికరమైన బ్యాక్ రిఫ్లెక్షన్‌ల నుండి రక్షించడానికి రూపొందించబడిన నిష్క్రియ ఆప్టికల్ భాగం. ఈ అధిక-పనితీరు గల ఐసోలేటర్ 35dB వరకు అసాధారణమైన ఐసోలేషన్‌ను కలిగి ఉంది, 0.8dB యొక్క అల్ట్రా-తక్కువ చొప్పింపు నష్టం విలక్షణమైనది మరియు 500mW/1W/5W/10W సగటు శక్తి వరకు అధిక శక్తి నిర్వహణకు మద్దతు ఇస్తుంది.

780HP ఫైబర్ పిగ్‌టెయిల్స్‌తో కాంపాక్ట్ 58×28×26mm ప్యాకేజీలో ఉంచబడిన ఈ ఐసోలేటర్ డిమాండ్ చేసే అప్లికేషన్‌లకు అత్యుత్తమ విశ్వసనీయత మరియు స్థిరత్వాన్ని అందిస్తుంది. ఫైబర్ లేజర్‌లు, OCT సిస్టమ్‌లు, ఆప్టికల్ యాంప్లిఫైయర్‌లు లేదా టెస్ట్ ఇన్‌స్ట్రుమెంటేషన్ కోసం అయినా, Box Optronics కఠినమైన నాణ్యత నియంత్రణ మరియు ప్రపంచ సాంకేతిక మద్దతుతో కూడిన అధిక-నాణ్యత ఐసోలేటర్‌లను అందిస్తుంది.

కీ ఫీచర్లు

● అధిక ఐసోలేషన్: గరిష్టంగా 35dB వరకు సాధారణ పీక్ ఐసోలేషన్

● తక్కువ చొప్పించే నష్టం: 0.8dB సాధారణం, గరిష్టంగా 1.2dB

● అధిక రాబడి నష్టం: 45dB

● పోలరైజేషన్ మెయింటైనింగ్ వెర్షన్‌ల కోసం అధిక వినాశన నిష్పత్తి

● అధిక శక్తి నిర్వహణ:  500mW/1W/5W/10W సగటు శక్తి

● తక్కువ ధ్రువణ ఆధారిత నష్టం (PDL): <0.15dB

● కాంపాక్ట్ మరియు బలమైన ప్యాకేజీ డిజైన్

● SM ఫైబర్/ PM ఫైబర్/ లేదా ఇతర ఫైబర్ పిగ్‌టెయిల్స్

● అధిక విశ్వసనీయత మరియు దీర్ఘకాలిక స్థిరత్వం

● విస్తృత ఆపరేటింగ్ ఉష్ణోగ్రత పరిధి: -40°C నుండి +85°C

సాధారణ అప్లికేషన్లు

● ఆప్టికల్ పరీక్ష మరియు కొలత సాధనం

● 840nm/850nm ఆప్టికల్ కోహెరెన్స్ టోమోగ్రఫీ (OCT) సిస్టమ్‌లు

● 850nm ఫైబర్ లేజర్ సిస్టమ్‌లు మరియు విత్తన మూలాలు

● ఫైబర్ ఆప్టిక్ సెన్సింగ్ సిస్టమ్‌లు (ఇంటర్‌ఫెరోమెట్రిక్ సెన్సింగ్)

● పరిశోధన మరియు అభివృద్ధి ప్రయోగశాలలు

● బయోమెడికల్ ఇమేజింగ్ మరియు డయాగ్నస్టిక్స్

సాంకేతిక లక్షణాలు

ఆప్టికల్ లక్షణాలు (T=25°C)

మెకానికల్ మరియు ఎన్విరాన్‌మెంటల్ స్పెసిఫికేషన్‌లు

ఉత్పత్తి వివరాలు

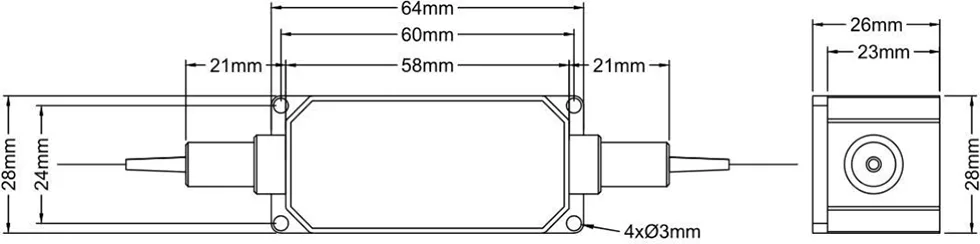

ప్యాకేజీ కొలతలు

ఐసోలేటర్ కాంపాక్ట్, పటిష్టమైన ప్లాస్టిక్ హౌసింగ్‌లో కింది కొలతలు (యూనిట్: మిమీ)తో ప్యాక్ చేయబడింది:

పని సూత్రం

850nm హై-పవర్ ఫైబర్-కపుల్డ్ ఆప్టికల్ ఐసోలేటర్ అనేది నాన్-రిసిప్రొకల్ లైట్ ట్రాన్స్‌మిషన్‌ను అందించే నిష్క్రియ ఆప్టికల్ భాగం, ఫైబర్-ఆధారిత సిస్టమ్‌లలో బ్యాక్‌వర్డ్ రిఫ్లెక్షన్‌లను నిరోధించేటప్పుడు ఫార్వర్డ్ ఆప్టికల్ సిగ్నల్స్ పాస్ అయ్యేలా చేస్తుంది.

పరికరం ధ్రువణ ఆప్టిక్స్‌తో కలిపి ఫారడే భ్రమణ ప్రభావంపై ఆధారపడి ఉంటుంది మరియు సింగిల్-మోడ్ ఫైబర్ (SMF) మరియు పోలరైజేషన్-మెయింటైనింగ్ ఫైబర్ (PMF) వెర్షన్‌లు రెండింటిలోనూ అందుబాటులో ఉంది, వివిధ ఆప్టికల్ సిస్టమ్‌లలో సౌకర్యవంతమైన ఏకీకరణను అనుమతిస్తుంది.

● ముందుకు వెళ్లే దిశ: తక్కువ చొప్పించే నష్టంతో కాంతి గుండా వెళుతుంది

● రివర్స్ డైరెక్షన్: బ్యాక్-రిఫ్లెక్ట్డ్ లైట్ అధిక ఐసోలేషన్‌తో బ్లాక్ చేయబడింది

● లేజర్ డయోడ్‌లు మరియు యాంప్లిఫైయర్‌లను బ్యాక్-రిఫ్లెక్షన్-ప్రేరిత నష్టం మరియు శబ్దం నుండి రక్షిస్తుంది

● సిస్టమ్ స్థిరత్వాన్ని మెరుగుపరుస్తుంది మరియు తీవ్రత శబ్దాన్ని తగ్గిస్తుంది (RIN)

బాక్స్ ఆప్ట్రానిక్స్ ఎందుకు ఎంచుకోవాలి?

● ✓ షిప్‌మెంట్‌కు ముందు 100% పరీక్షతో కఠినమైన నాణ్యత నియంత్రణ

● ✓ స్థిరమైన బల్క్ డెలివరీ సామర్థ్యంతో పోటీ ధర

● ✓ తరంగదైర్ఘ్యం, శక్తి మరియు ఫైబర్ కోసం సౌకర్యవంతమైన అనుకూలీకరణ ఎంపికలు

● ✓ 7×24 గంటల సాంకేతిక మద్దతు మరియు వేగవంతమైన ప్రతిస్పందన

● ✓ మూల్యాంకనం కోసం నమూనా పరీక్ష అందుబాటులో ఉంది

● ✓ DHL, UPS, FedEx ఎక్స్‌ప్రెస్ డెలివరీతో గ్లోబల్ షిప్పింగ్

ఆర్డరింగ్ సమాచారం

మోడల్ నామకరణం

HPIS/HPMIS - XXX -X - X - X - X - XX - XX

ఉదాహరణ:HPIS -850 -0 -1 -1 -0 -00- FA

850nm హై పవర్ ఆప్టికల్ ఐసోలేటర్, SM ఫైబర్, 900um లూజ్ ట్యూబ్, 1m ఫైబర్ పొడవు, డైమెన్షన్: 58x28x26mm, 500mW హ్యాండ్లింగ్ పవర్,FC/APC కనెక్టర్

అందుబాటులో ఉన్న అనుకూలీకరణ ఎంపికలు

● మధ్య తరంగదైర్ఘ్యం: 850nm, 980nm,1030nm,1064nm, 1310nm, 1550nm

● పవర్ రేటింగ్: 0.5W, 1W, 2W, 5W, 10W, అధిక శక్తి అందుబాటులో ఉంది

● ఫైబర్ రకం:780HP,SMF-28, PM1550, ఇతర ప్రత్యేక ఫైబర్‌లు

● ఫైబర్ పొడవు: 0.5మీ, 1మీ, 1.5మీ, 2మీ (అనుకూల పొడవులు)

● పిగ్‌టైల్ రకం:900um లూజ్ ట్యూబ్, 3.0 మిమీ లూజ్ ట్యూబ్,బేర్ ఫైబర్

● ప్యాకేజీ పరిమాణం: ప్రామాణిక లేదా అనుకూల ప్యాకేజీ కొలతలు

అనుకూల అవసరాల కోసం, దయచేసి మా విక్రయ బృందాన్ని సంప్రదించండి:

ఇమెయిల్: sales06@boxoptronics.com

టెలి: +86-13322933691

వెబ్‌సైట్: www.boxphotonics.com

డేటాషీట్ మరియు పరీక్ష నివేదిక

ప్రతి యూనిట్ కొలిచిన పనితీరు పారామితులను డాక్యుమెంట్ చేసే సమగ్ర పరీక్ష నివేదికతో రవాణా చేయబడుతుంది. డేటాషీట్ PDF ఫైల్ వివరణాత్మక స్పెసిఫికేషన్‌లను కలిగి ఉంది.

● ప్రతి యూనిట్‌తో వ్యక్తిగత పరీక్ష నివేదిక చేర్చబడింది

డేటాషీట్

కోట్ మరియు చెల్లింపు నిబంధనలు

కోట్ నిబంధనలు

● EXW (Ex Works): మీకు DHL/UPS/FedEx ఖాతా ఉంటే సిఫార్సు చేయబడింది. మేము మీ ఖాతాను ఉపయోగించి రవాణా చేస్తాము; మేము ఎటువంటి షిప్పింగ్ ఖర్చు    వసూలు చేయదు.

● DAP (ప్లేస్ వద్ద డెలివరీ చేయబడింది): మీకు కొరియర్ ఖాతా లేకుంటే, మేము ప్రీపెయిడ్ సరుకుతో రవాణాను ఏర్పాటు చేస్తాము.

● ఇతర నిబంధనలు: దయచేసి చర్చించడానికి మమ్మల్ని సంప్రదించండి.

చెల్లింపు నిబంధనలు

● PayPal: నమూనాలు మరియు చిన్న ఆర్డర్‌ల కోసం వేగవంతమైన మరియు సురక్షితమైన చెల్లింపు

● T/T (బ్యాంక్ బదిలీ): సాధారణ ఉత్పత్తి ఆర్డర్‌ల కోసం ప్రామాణిక చెల్లింపు పద్ధతి

● అలీబాబా ట్రేడ్ అస్యూరెన్స్: కొనుగోలుదారు హామీతో ఆన్‌లైన్ లావాదేవీల కోసం సురక్షిత ఆర్డర్ రక్షణ

● ఫ్లెక్సిబుల్ పేమెంట్ నిబంధనలు: దీర్ఘకాలిక లేదా వ్యూహాత్మక భాగస్వాముల కోసం చర్చించుకోవచ్చు

ప్రధాన సమయం

● ప్రామాణిక ఉత్పత్తి: ~10 పని దినాలు

● అనుకూల కాన్ఫిగరేషన్‌లు: 15-20 పని దినాలు

● వాల్యూమ్ ఆర్డర్‌లు: ప్రొడక్షన్ షెడ్యూల్ కోసం దయచేసి సంప్రదించండి

● అంతర్జాతీయ షిప్పింగ్:~3-5 పని దినాలు (DHL/UPS/FedEx ఎక్స్‌ప్రెస్)

● వేగవంతమైన సేవ: అభ్యర్థనపై అందుబాటులో ఉంటుంది (అదనపు రుసుము వర్తించవచ్చు)

ఆపరేషన్ నోట్స్ మరియు హ్యాండ్లింగ్

ESD రక్షణ

ఆప్టికల్ ఐసోలేటర్లు నిష్క్రియ పరికరాలు అయినప్పటికీ, పనితీరు మరియు విశ్వసనీయతను నిర్వహించడానికి సరైన నిర్వహణ ఇంకా అవసరం.

● కాలుష్యాన్ని నివారించడానికి శుభ్రమైన, మెత్తని గ్లోవ్స్‌తో హ్యాండిల్ చేయండి

● శుభ్రమైన, దుమ్ము లేని ఉపరితలంపై పని చేయండి

● ఫైబర్ ఎండ్-ఫేస్‌లను నేరుగా తాకడం మానుకోండి

● ఉపయోగంలో లేనప్పుడు కనెక్టర్‌లపై డస్ట్ క్యాప్‌లను ఉంచండి

ఫైబర్ హ్యాండ్లింగ్

● ఫైబర్ అధికంగా వంగడాన్ని నివారించండి (కనీస వంపు వ్యాసార్థం: 30 మిమీ)

● ఫైబర్ పిగ్‌టెయిల్స్‌ని లాగవద్దు లేదా ట్విస్ట్ చేయవద్దు

● కనెక్షన్‌కు ముందు ఫైబర్ కనెక్టర్‌లను ఐసోప్రొపైల్ ఆల్కహాల్‌తో శుభ్రం చేయండి

● కనెక్టర్ ఉపయోగంలో లేనప్పుడు ఎల్లప్పుడూ డస్ట్ క్యాప్‌లను ఉపయోగించండి

● ఫైబర్ ఎండ్-ఫేస్ డ్యామేజ్ కోసం ఉపయోగించే ముందు తనిఖీ చేయండి

● గరిష్ట టెన్సైల్ లోడ్ రేటింగ్‌ను మించకూడదు

పవర్ హ్యాండ్లింగ్ పరిగణనలు

● ఇన్‌పుట్ పవర్ రేట్ చేయబడిన గరిష్ట స్థాయిని మించకుండా చూసుకోండి

● ఓవర్‌లోడ్‌ను నివారించడానికి సరైన పవర్ మానిటరింగ్‌ని ఉపయోగించండి

● అధిక శక్తి స్థాయిలలో సరైన వేడి వెదజల్లడానికి అనుమతించండి

● అధిక శక్తి నిరంతర ఆపరేషన్ కోసం హీట్ సింక్‌పై మౌంట్ చేయండి

సంస్థాపన మరియు మౌంటు

● 4 మౌంటు రంధ్రాలను ఉపయోగించి ఐసోలేటర్‌ను సురక్షితంగా మౌంట్ చేయండి

● అదనపు నష్టాన్ని తగ్గించడానికి సరైన అమరికను నిర్ధారించుకోండి

● ఫైబర్ బెండింగ్ రేడియస్ కోసం తగినంత స్థలాన్ని అనుమతించండి

● విశ్వసనీయత కోసం నిర్దేశించిన ఉష్ణోగ్రత పరిధిలో పనిచేయండి

● ఫైబర్ పిగ్‌టెయిల్స్‌పై యాంత్రిక ఒత్తిడిని నివారించండి

నాణ్యత హామీ మరియు అమ్మకాల తర్వాత సేవ

వారంటీ వ్యవధి

Box Optronics ఈ ఉత్పత్తిని కొనుగోలు చేసిన తేదీ నుండి 12 నెలల పాటు మెటీరియల్స్ మరియు పనితనంలో లోపాలు లేకుండా ఉండాలని హామీ ఇస్తుంది. వారంటీ వ్యవధిలో, మేము మా అభీష్టానుసారం లోపభూయిష్ట ఉత్పత్తులను ఉచితంగా రిపేర్ చేస్తాము లేదా భర్తీ చేస్తాము.

వారంటీ మినహాయింపులు

కింది షరతులు ఉచిత వారంటీ కింద కవర్ చేయబడవు:

● సహజ కారకాలు (మెరుపులు, వరదలు మొదలైనవి) లేదా పర్యావరణ ప్రభావాల వల్ల కలిగే నష్టం

● సక్రమంగా ఆపరేషన్ చేయడం లేదా వినియోగదారు దుర్వినియోగం చేయడం వల్ల లోపాలు

● మానవ తప్పిదం వల్ల సంభవించే స్పష్టమైన భౌతిక నష్టం

● అనధికార విడదీయడం, సవరించడం లేదా మరమ్మత్తు ప్రయత్నాలు

● హౌసింగ్‌పై మార్చబడిన లేదా అసంపూర్ణమైన వారంటీ లేబుల్‌లు

● షిప్‌మెంట్ తర్వాత రవాణా సమయంలో నష్టం లేదా నష్టం

● గరిష్ట పవర్ రేటింగ్‌లు లేదా ఆపరేటింగ్ కండిషన్‌లను మించిపోవడం వల్ల కలిగే నష్టం

అమ్మకాల తర్వాత మద్దతు

● వేగవంతమైన ప్రతిస్పందన సమయం: పని దినాలలో 24 గంటలలోపు

● రిమోట్ ట్రబుల్షూటింగ్ మరియు అప్లికేషన్ సపోర్ట్

● వారెంటీ వ్యవధి తర్వాత చెల్లింపు నిర్వహణ సేవ అందుబాటులో ఉంటుంది

● అనుకూల సాంకేతిక సలహా సేవలు
