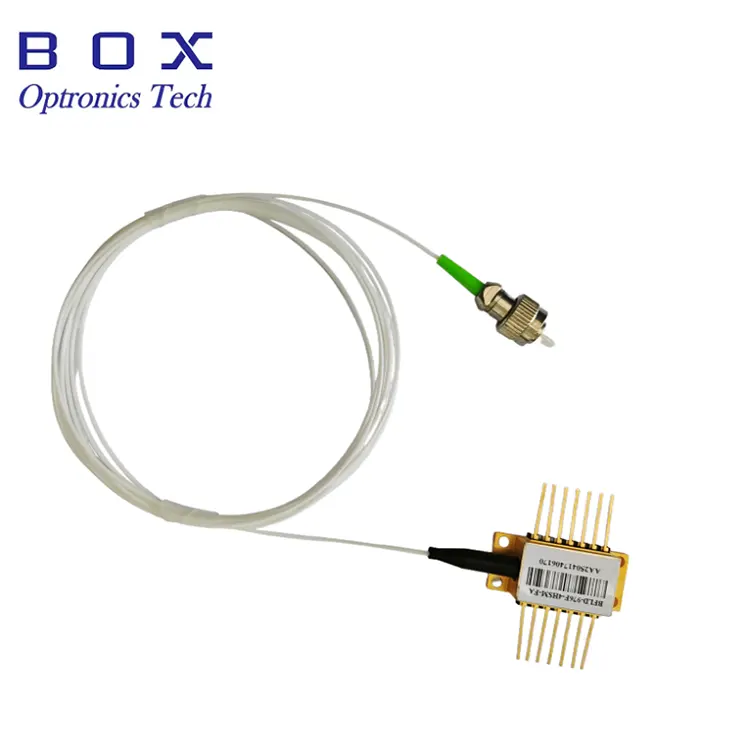

Box Optronics నుండి H2S గ్యాస్ సెన్సింగ్ కోసం 1582nm DFB లేజర్ హైడ్రోజన్ సల్ఫైడ్ (H₂S) గుర్తింపు మరియు ఫైబర్ ఆప్టిక్ సెన్సింగ్ కోసం రూపొందించబడిన అధిక-పనితీరు గల MQW పంపిణీ-ఫీడ్బ్యాక్ లేజర్. తరంగదైర్ఘ్యం ఖచ్చితత్వం +/-1nm, తరంగదైర్ఘ్యం పరిధి 1581–1583nm మరియు ఇది SM లేదా PM ఫైబర్ ద్వారా 10mW కనిష్ట ఆప్టికల్ అవుట్పుట్ శక్తిని అందిస్తుంది. ఇంటిగ్రేటెడ్ TEC మరియు 10kΩ థర్మిస్టర్ తరంగదైర్ఘ్యం స్థిరీకరణకు మద్దతు ఇస్తుంది, అయితే 0.01nm/mA తరంగదైర్ఘ్యం ప్రస్తుత గుణకం చక్కటి తరంగదైర్ఘ్యం ట్యూనింగ్ను అనుమతిస్తుంది. ≥30dB ఆప్టికల్ ఐసోలేటర్ బ్యాక్ రిఫ్లెక్షన్లను తగ్గిస్తుంది మరియు రెండు పిన్అవుట్ ఎంపికలతో కూడిన 14-పిన్ బటర్ఫ్లై ప్యాకేజీ సౌకర్యవంతమైన సిస్టమ్ ఇంటిగ్రేషన్ను అందిస్తుంది.
· కేంద్ర తరంగదైర్ఘ్యం: 1582nm , +/-1nm WL టాలరెన్స్ (పరిధి 1581–1583nm )
· అధిక ఆప్టికల్ అవుట్పుట్ పవర్: 10mW / 20mW
· అధిక సైడ్-మోడ్ సప్రెషన్ రేషియో: ≥35dB కనిష్ట, 40dB సాధారణ (CW)
· అంతర్నిర్మిత ఆప్టికల్ ఐసోలేటర్: ≥30dB ఐసోలేషన్
· ఇంటిగ్రేటెడ్ థర్మోఎలెక్ట్రిక్ కూలర్ (TEC) మరియు తరంగదైర్ఘ్యం స్థిరీకరణ కోసం 10kΩ థర్మిస్టర్

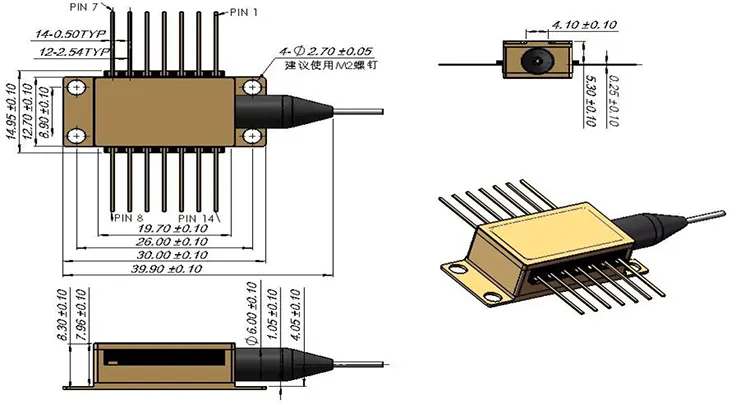

· ఇండస్ట్రీ-స్టాండర్డ్ 14-పిన్ బటర్ఫ్లై ప్యాకేజీ, టైప్ 1 మరియు టైప్ 2 పిన్అవుట్ ఎంపికలు
· SM ఫైబర్ లేదా PM ఫైబర్ పిగ్టైల్
· TDLASని ఉపయోగించి హైడ్రోజన్ సల్ఫైడ్ (H2S) గ్యాస్ గుర్తింపు మరియు పర్యవేక్షణ
· H2S గుర్తింపు కోసం వేవ్లెంగ్త్ మాడ్యులేషన్ స్పెక్ట్రోస్కోపీ (WMS).
· పారిశ్రామిక H₂S భద్రత మరియు పర్యావరణ పర్యవేక్షణ
· చమురు & గ్యాస్, రసాయన మరియు మురుగునీటి వాయువు విశ్లేషణ
· ప్రాసెస్ గ్యాస్ పర్యవేక్షణ మరియు ఉద్గారాల విశ్లేషణ
· NIR స్పెక్ట్రోస్కోపీ మరియు గ్యాస్ అనలిటికల్ సాధనాలు
· H₂S గ్యాస్ ఎనలైజర్లు మరియు పారిశ్రామిక భద్రతా వ్యవస్థల్లోకి OEM ఏకీకరణ
|
పరామితి |
చిహ్నం |
పరిస్థితి |
కనిష్ట |
టైప్ చేయండి. |
గరిష్టంగా |
యూనిట్ |
|
నిల్వ ఉష్ణోగ్రత |
Ts |
- |
-40 |
- |
85 |
°C |
|
ఆపరేటింగ్ కేస్ ఉష్ణోగ్రత |
టాప్ |
- |
-20 |
- |
70 |
°C |
|
ఫార్వర్డ్ కరెంట్ |
IF |
CW |
- |
- |
200 |
mA |
|
లేజర్ రివర్స్ వోల్టేజ్ |
VLR |
- |
- |
- |
2 |
V |
|
PD ఫార్వర్డ్ కరెంట్ |
IFPD |
- |
- |
1.1 |
5 |
mA |
|
PD రివర్స్ వోల్టేజ్ |
VRPD |
- |
- |
5 |
10 |
V |
|
TEC కరెంట్ |
ITEC |
- |
- |
0.8 |
1.5 |
A |
|
TEC వోల్టేజ్ |
VTEC |
- |
- |
1.5 |
3.5 |
V |
|
పరామితి |
చిహ్నం |
పరీక్ష పరిస్థితి |
కనిష్ట |
టైప్ చేయండి. |
గరిష్టంగా |
యూనిట్ |
|
మధ్య తరంగదైర్ఘ్యం |
λc |
TL=15~35°C, CW |
1581 |
1582 |
1583 |
nm |
|
ఆప్టికల్ అవుట్పుట్ పవర్ |
PO |
- |
10 |
- |
- |
mW |
|
థ్రెషోల్డ్ కరెంట్ |
ITH |
- |
- |
10 |
35 |
mA |
|
వాలు సామర్థ్యం |
η |
CW, PO=5mW |
0.05 |
0.11 |
0.2 |
mW/mA |
|
ఆపరేటింగ్ కరెంట్ |
IOP |
PO=10mW, CW |
- |
100 |
120 |
mA |
|
స్పెక్ట్రల్ లైన్విడ్త్ |
LW |
FWHM |
- |
3 |
- |
MHz |
|
లేజర్ ఫార్వర్డ్ వోల్టేజ్ |
VF |
CW, PO=10mW |
- |
1.2 |
3.0 |
V |
|
డార్క్ కరెంట్ని పర్యవేక్షించండి |
ID |
- |
- |
- |
0.1 |
μA |
|
బ్యాండ్విడ్త్ (-3dB) |
BW |
- |
- |
2.5 |
- |
GHz |
|
సైడ్-మోడ్ సప్రెషన్ రేషియో |
SMSR |
CW |
35 |
40 |
- |
dB |
|
ఆప్టికల్ ఐసోలేషన్ |
- |
-10 |
30 |
- |
- |
dB |
|
రిలేటివ్ ఇంటెన్సిటీ నాయిస్ |
RIN |
CW, PO=5mW |
- |
-145 |
- |
dB/Hz |
|
TEC సెట్ ఉష్ణోగ్రత |
Ts |
- |
15 |
- |
35 |
°C |
|
ఇన్పుట్ ఇంపెడెన్స్ |
ZIN |
- |
22 |
25 |
28 |
Ω |
|
థర్మిస్టర్ కరెంట్ |
ITC |
- |
10 |
- |
100 |
μA |
|
థర్మిస్టర్ రెసిస్టెన్స్ |
RTH |
TL=25°C |
9.5 |
10 |
10.5 |
kΩ |
|
TEC కరెంట్ |
ITEC |
TL=25°C, TC=70°C |
- |
- |
1.5 |
A |
|
TEC వోల్టేజ్ |
VTEC |
TL=25°C, TC=70°C |
- |
- |
3.5 |
V |
|
TEC సామర్థ్యం |
ΔT |
Tc=70°C |
- |
- |
50 |
°C |
|
వేవ్ లెంగ్త్ డ్రిఫ్ట్ (EOL) |
Δλ |
25 సంవత్సరాల జీవితకాలం |
- |
- |
± 0.1 |
nm |
|
తరంగదైర్ఘ్యం ఉష్ణోగ్రత గుణకం |
Δλ/ΔT |
TEC 15°C నుండి 35°C |
- |
0.09 |
- |
nm/°C |
|
తరంగదైర్ఘ్యం ప్రస్తుత గుణకం |
Δλ/ΔI |
- |
- |
0.01 |
- |
nm/mA |
|
పిన్ చేయండి |
వివరణ |
పిన్ చేయండి |
వివరణ |
|
1 |
థర్మిస్టర్ |
14 |
NC (కనెక్షన్ లేదు) |
|
2 |
థర్మిస్టర్ |
13 |
లేజర్ యానోడ్ (+) |
|
3 |
లేజర్ DC బయాస్ (కాథోడ్) (-) |
12 |
లేజర్ RF కాథోడ్ (-) |
|
4 |
PD మానిటర్ యానోడ్ (-) |
11 |
లేజర్ యానోడ్ (+) |
|
5 |
PD మానిటర్ కాథోడ్ (+) |
10 |
NC (కనెక్షన్ లేదు) |
|
6 |
TEC (+) |
9 |
కేస్ గ్రౌండ్ |
|
7 |
TEC (-) |
8 |
కేస్ గ్రౌండ్ |
|
పిన్ చేయండి |
వివరణ |
పిన్ చేయండి |
వివరణ |
|
1 |
TEC (+) |
14 |
TEC (-) |
|
2 |
థర్మిస్టర్ |
13 |
కేస్ గ్రౌండ్ |
|
3 |
PD మానిటర్ యానోడ్ (-) |
12 |
NC (కనెక్షన్ లేదు) |
|
4 |
PD మానిటర్ కాథోడ్ (+) |
11 |
లేజర్ కాథోడ్ (-) |
|
5 |
థర్మిస్టర్ |
10 |
లేజర్ యానోడ్ (+) |
|
6 |
NC (కనెక్షన్ లేదు) |
9 |
NC (కనెక్షన్ లేదు) |
|
7 |
NC (కనెక్షన్ లేదు) |
8 |
NC (కనెక్షన్ లేదు) |
BFLD - XXXX - XX - XX - XX (-X)
ఉదాహరణ: BFLD-1582-10SM-FA
|
ఫీల్డ్ |
కోడ్ |
వివరణ |
|
లేజర్ రకం |
BFLD |
DFB లేజర్ డయోడ్ సిరీస్ |
|
తరంగదైర్ఘ్యం |
1582 |
1582nm (కూడా అందుబాటులో ఉంది: 1310, 1550, CWDM, ఇతర తరంగదైర్ఘ్యాలు) |
|
అవుట్పుట్ పవర్ |
10 |
10mW (కూడా అందుబాటులో ఉంది: 20mW, అనుకూలీకరించబడింది) |
|
ఫైబర్ రకం |
SM / PM |
SM = సింగిల్-మోడ్ (SMF-28e); PM = ధ్రువణ-నిర్వహణ |
|
కనెక్టర్ రకం |
FA / SA |
FA = FC/APC; SA = SC/APC; ఇతర కనెక్టర్లు అందుబాటులో ఉన్నాయి |
|
పిన్అవుట్ |
NULL / 2 |
NULL = టైప్ 1 (డిఫాల్ట్); 2 = రకం 2 |
A: 1582nm తరంగదైర్ఘ్యం ప్రాంతం H₂S శోషణ లక్షణాలను కలిగి ఉంది మరియు DFB లేజర్లు మరియు TDLAS/QEPAS పద్ధతులను ఉపయోగించి ట్రేస్ H₂S గుర్తింపు కోసం ప్రదర్శించబడింది. TDLASలో, లేజర్ తరంగదైర్ఘ్యం లక్ష్య శోషణ రేఖ అంతటా స్కాన్ చేయబడుతుంది మరియు H₂S ఏకాగ్రతను నిర్ణయించడానికి ఫలిత శోషణ విశ్లేషించబడుతుంది. 1582nm ప్రాంతం ప్రామాణిక ఫైబర్-ఆప్టిక్ భాగాలు మరియు పరిపక్వ DFB లేజర్ సాంకేతికతతో కూడా అనుకూలంగా ఉంటుంది. ఇరుకైన లైన్విడ్త్ మరియు అధిక SMSR స్పెక్ట్రోస్కోపిక్ గుర్తింపు కోసం ఖచ్చితమైన తరంగదైర్ఘ్య నియంత్రణను ప్రారంభిస్తాయి.
A: ఫైబర్ కనెక్టర్లు, గ్యాస్ సెల్లు, బీమ్ స్ప్లిటర్లు మరియు ఇతర ఆప్టికల్ కాంపోనెంట్ల నుండి బ్యాక్-రిఫ్లెక్షన్లు ఆప్టికల్ ఫీడ్బ్యాక్ను కలిగిస్తాయి, ఇది అవుట్పుట్ పవర్ హెచ్చుతగ్గులు, మోడ్ అస్థిరత మరియు తరంగదైర్ఘ్యం అస్థిరతకు దారితీస్తుంది. ≥30dB ఐసోలేషన్తో అంతర్నిర్మిత ఆప్టికల్ ఐసోలేటర్ ఆప్టికల్ ఫీడ్బ్యాక్ను అణిచివేస్తుంది మరియు స్థిరమైన లేజర్ ఆపరేషన్ మరియు కొలత బేస్లైన్లను నిర్వహించడానికి సహాయపడుతుంది. ముఖ్యమైన ఆప్టికల్ రిఫ్లెక్షన్లతో ఫైబర్-ఆధారిత TDLAS సిస్టమ్లలో దీని ప్రభావం చాలా విలువైనది.
A: MOQ 1pc. R&D, ప్రోటోటైపింగ్ మరియు ప్రారంభ మూల్యాంకనం కోసం చిన్న పరిమాణాలు అందుబాటులో ఉన్నాయి, అయితే గ్యాస్ ఎనలైజర్ ఉత్పత్తి మరియు OEM ప్రోగ్రామ్లకు పెద్ద వాల్యూమ్లు మద్దతు ఇవ్వబడతాయి. మీకు అవసరమైన పరిమాణం ఆధారంగా ధరల కోసం మా విక్రయ బృందాన్ని సంప్రదించండి.
జ: అవును. బాక్స్ ఆప్ట్రానిక్స్ TDLAS మరియు ఇతర స్పెక్ట్రోస్కోపిక్ అప్లికేషన్ల కోసం గ్యాస్ శోషణ లక్షణాలకు సరిపోయే వివిధ తరంగదైర్ఘ్యాల వద్ద DFB లేజర్లను అందిస్తుంది. అందుబాటులో ఉన్న తరంగదైర్ఘ్యాలు H₂S, CO₂, CH₄, H₂O, CO, NH₃, O₂ మరియు ఇతర వాయువులకు పరిష్కారాలను కలిగి ఉంటాయి. సాధ్యత సమీక్ష మరియు కొటేషన్ కోసం మీ లక్ష్య గ్యాస్ మరియు తరంగదైర్ఘ్యం అవసరాలతో మమ్మల్ని సంప్రదించండి.
