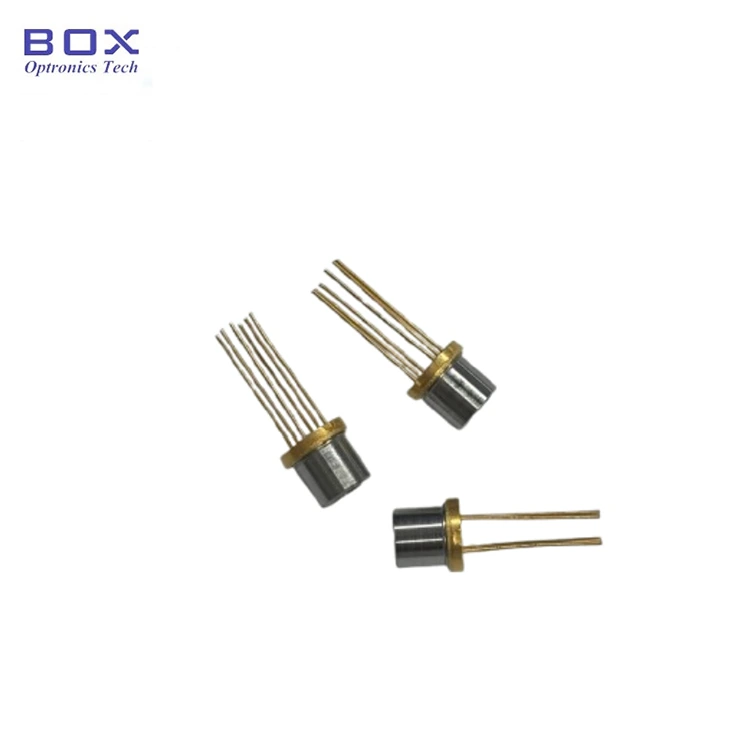

బాక్స్ ఆప్ట్రానిక్స్ నుండి 1392nm DFB లేజర్ డయోడ్ TO-CAN (మోడల్: BLD-D1392.5TO60-AL) 1392.5nm సెంటర్ వేవ్లెంగ్త్ (1391.5–1393.5nm) మరియు ఫోకల్ 7.5 మిమీ ద్వారా ఫోకల్ పొడవుతో 5mW ఆప్టికల్ అవుట్పుట్ను కలిగి ఉంది. ఫ్రీ-స్పేస్ ఆప్టికల్ కప్లింగ్ కోసం రూపొందించబడింది, ఈ 1392nm DFB లేజర్ డయోడ్ గ్యాస్ సెల్ కలపడం, గ్యాస్ విశ్లేషణ మరియు ఆప్టికల్ సెన్సింగ్ సిస్టమ్ ఇంటిగ్రేషన్ కోసం అనుకూలంగా ఉంటుంది.

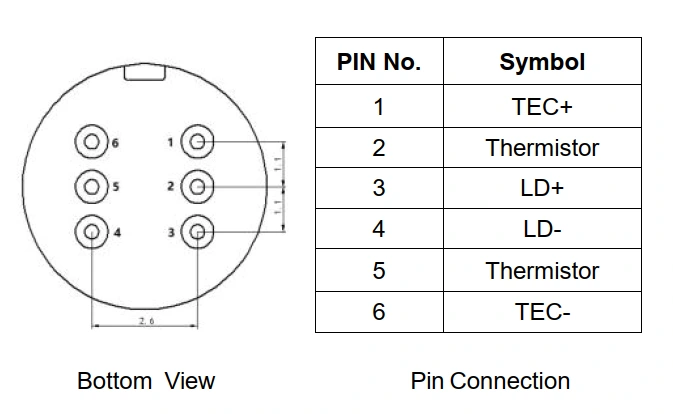

తరంగదైర్ఘ్యం స్థిరీకరణ కోసం ఇంటిగ్రేటెడ్ TEC మరియు థర్మిస్టర్ మద్దతు ఉష్ణోగ్రత నియంత్రణ. 6-పిన్ కాన్ఫిగరేషన్తో కూడిన హెర్మెటిక్ TO60 మెటల్ ప్యాకేజీ గ్యాస్ ఎనలైజర్లు మరియు ఇండస్ట్రియల్ ఆప్టికల్ సెన్సింగ్ ఇన్స్ట్రుమెంట్ల కోసం కాంపాక్ట్ మరియు రోబస్ట్ ఫారమ్ ఫ్యాక్టర్ను అందిస్తుంది.
· కేంద్ర తరంగదైర్ఘ్యం: 1392.5nm (పరిధి 1391.5–1393.5nm),+/-1nmఅధిక తరంగదైర్ఘ్యం ఖచ్చితత్వం
· అధిక ఆప్టికల్ అవుట్పుట్ పవర్: కనిష్టంగా 5mW
· తక్కువ థ్రెషోల్డ్ కరెంట్
· ఇంటిగ్రేటెడ్ థర్మోఎలెక్ట్రిక్ కూలర్ (TEC),థర్మిస్టర్

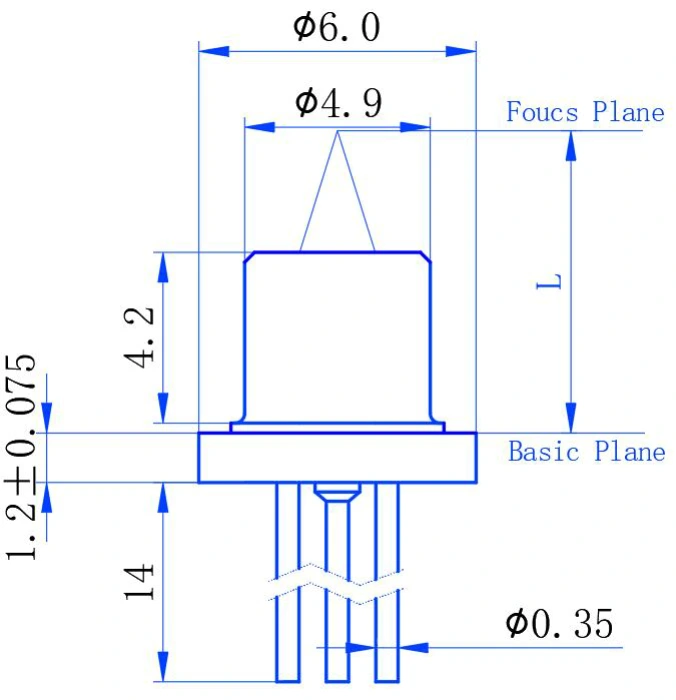

· ఆస్ఫెరిక్ లెన్స్ అవుట్పుట్తో కూడిన కాంపాక్ట్ TO60 హెర్మెటిక్ ప్యాకేజీ
· TDLASని ఉపయోగించి నీటి ఆవిరి (H₂O) గుర్తింపు
· ఫ్రీ-స్పేస్ గ్యాస్ సెల్ స్పెక్ట్రోస్కోపీ
గ్యాస్ ఎనలైజర్ల కోసం 1392nm DFB లేజర్ మూలాధారాలు
· పారిశ్రామిక ప్రక్రియ తేమ పర్యవేక్షణ
· ఆప్టికల్ గ్యాస్ సెన్సింగ్ మరియు స్పెక్ట్రోస్కోపీ సాధనాలు
· ఫోటోనిక్స్ పరిశోధన మరియు OEM గ్యాస్ విశ్లేషణ వ్యవస్థలు
|
పరామితి |
చిహ్నం |
కనిష్ట |
గరిష్టంగా |
యూనిట్ |
|
ఫార్వర్డ్ కరెంట్ |
IFLD |
- |
100 |
mA |
|
ఫార్వర్డ్ వోల్టేజ్ |
VFLD |
- |
2 |
V |
|
ఆపరేటింగ్ ఉష్ణోగ్రత |
టాప్ |
0 |
70 |
°C |
|
నిల్వ ఉష్ణోగ్రత |
TS |
-40 |
85 |
°C |
|
సోల్డర్ రిఫ్లో ఉష్ణోగ్రత |
TSLD |
- |
260/10 |
°C / S |
|
పరామితి |
చిహ్నం |
పరీక్ష పరిస్థితి |
కనిష్ట |
టైప్ చేయండి. |
గరిష్టంగా |
యూనిట్ |
|
థ్రెషోల్డ్ కరెంట్ |
ITH |
CW, 25°C |
- |
14 |
25 |
mA |
|
అవుట్పుట్ పవర్ |
PO |
IOP=50mA |
5 |
- |
- |
mW |
|
మధ్య తరంగదైర్ఘ్యం |
λ |
IOP=50mA |
1391.5 |
1392.5 |
1393.5 |
nm |
|
వాలు సామర్థ్యం |
SE |
IOP=50mA |
- |
0.1 |
0.24 |
mW/mA |
|
ఫార్వర్డ్ వోల్టేజ్ |
VF |
IOP=30mA |
0.5 |
- |
2.0 |
V |
|
సీరీస్ రెసిస్టెన్స్ |
R |
CW |
- |
7 |
- |
Ω |
|
సైడ్-మోడ్ సప్రెషన్ రేషియో |
SMSR |
IOP=100mA |
35 |
45 |
- |
dB |
|
థర్మిస్టర్ రెసిస్టెన్స్ |
RT |
25°C |
- |
10 |
- |
kΩ |
|
బీటా గుణకం |
బీటా |
25°C/85°C |
3800 |
3930 |
4000 |
K |
|
పరామితి |
చిహ్నం |
కనిష్ట |
టైప్ చేయండి. |
గరిష్టంగా |
యూనిట్ |
|
TEC గరిష్ట కరెంట్ |
IMAX |
- |
- |
1.2 |
A |
|
TEC గరిష్ట వోల్టేజ్ |
VMAX |
- |
- |
1.58 |
V |
|
TEC గరిష్ట శక్తి |
QMAX |
- |
- |
1.2 |
W |
|
TEC ఉష్ణోగ్రత భేదం |
ΔT |
- |
70 |
- |
K |
BLD - D XXXX నుండి XX - X
ఉదాహరణ: BLD-D1392.5TO60-AL
|
ఫీల్డ్ |
కోడ్ |
వివరణ |
|
ఉత్పత్తి సిరీస్ |
BLD |
బాక్స్ లేజర్ డయోడ్ సిరీస్ |
|
లేజర్ రకం |
D |
D = DFB లేజర్ |
|
తరంగదైర్ఘ్యం |
1392.5 |
1392.5nm మధ్య తరంగదైర్ఘ్యం |
|
ప్యాకేజీ రకం |
TO60 |
TO60 హెర్మెటిక్ ప్యాకేజీ |
|
లెన్స్ / అవుట్పుట్ |
AL |
AL = ఆస్పెరిక్ లెన్స్ |
A: 1392nm తరంగదైర్ఘ్యం సాధారణంగా నీటి ఆవిరి (H₂O) శోషణ స్పెక్ట్రోస్కోపీ కోసం ఉపయోగించబడుతుంది మరియు TDLAS-ఆధారిత తేమ మరియు నీటి ఆవిరి గుర్తింపుకు వర్తించవచ్చు. నిర్దిష్ట శోషణ రేఖ మరియు ఆపరేటింగ్ పరిస్థితులు గ్యాస్ ఏకాగ్రత, ఆప్టికల్ మార్గం పొడవు మరియు సిస్టమ్ డిజైన్ ఆధారంగా మూల్యాంకనం చేయాలి. బాక్స్ ఆప్ట్రానిక్స్ వివిధ గ్యాస్ సెన్సింగ్ అవసరాల కోసం ఇతర తరంగదైర్ఘ్యాల వద్ద DFB లేజర్ డయోడ్లను కూడా అందిస్తుంది.
A: ప్రధాన తేడాలు ప్యాకేజీ ఫార్మాట్, ఆప్టికల్ ఇంటర్ఫేస్ మరియు ధర.
TO60 వెర్షన్ ఫ్రీ-స్పేస్ ఆప్టికల్ కప్లింగ్ కోసం ఇంటిగ్రేటెడ్ TEC, థర్మిస్టర్ మరియు ఆస్ఫెరిక్ లెన్స్తో కూడిన కాంపాక్ట్ హెర్మెటిక్ మెటల్-కెన్ ప్యాకేజీని కలిగి ఉంది.
బటర్ఫ్లై DFB లేజర్లు సాధారణంగా ఫైబర్-పిగ్టెయిల్డ్ అవుట్పుట్తో అందుబాటులో ఉంటాయి మరియు కాన్ఫిగరేషన్పై ఆధారపడి ఆప్టికల్ ఐసోలేటర్ మరియు మానిటర్ ఫోటోడియోడ్ వంటి అదనపు ఫంక్షన్లను ఏకీకృతం చేయవచ్చు.
దాని సరళమైన ప్యాకేజీ మరియు ఫ్రీ-స్పేస్ ఆప్టికల్ అవుట్పుట్తో, TO60 వెర్షన్ గ్యాస్ సెన్సింగ్ మరియు ఫైబర్ కప్లింగ్ మరియు అదనపు ఇంటిగ్రేటెడ్ ఫంక్షన్లు అవసరం లేని ఇతర అప్లికేషన్ల కోసం మరింత ఖర్చుతో కూడుకున్న ఎంపికను అందిస్తుంది. ఎంపిక అవసరమైన ఆప్టికల్ కప్లింగ్ పద్ధతి, ప్యాకేజీ పరిమాణం మరియు సిస్టమ్ ఆర్కిటెక్చర్పై ఆధారపడి ఉంటుంది.
A: ఇంటిగ్రేటెడ్ TEC మరియు 10kΩ థర్మిస్టర్ DFB లేజర్ కోసం ఉష్ణోగ్రత నియంత్రణను అందిస్తాయి, స్థిరమైన ఆపరేటింగ్ పరిస్థితులను నిర్వహించడానికి మరియు ఉష్ణోగ్రత వ్యత్యాసాల వల్ల తరంగదైర్ఘ్యం డ్రిఫ్ట్ను తగ్గించడంలో సహాయపడతాయి. TDLAS సిస్టమ్లలో ఉష్ణోగ్రత నియంత్రణ ముఖ్యమైనది ఎందుకంటే లేజర్ తరంగదైర్ఘ్యం లక్ష్య శోషణ లక్షణంతో సమలేఖనం చేయబడాలి. లేజర్ ఆపరేటింగ్ ఉష్ణోగ్రత పరిధి మరియు పూర్తి గ్యాస్ సెన్సింగ్ సిస్టమ్ యొక్క అవసరాలతో పాటు TEC స్పెసిఫికేషన్లను పరిగణించాలి.
· 1392nm 10mW DFB బటర్ఫ్లై లేజర్ డయోడ్
· 760nm 10mW DFB బటర్ఫ్లై లేజర్ డయోడ్
· 1512nm 10mW DFB 14-PIN బటర్ఫ్లై లేజర్
CO2 సెన్సింగ్ కోసం 1574nm DFB లేజర్ డయోడ్
· 1మిమీ యాక్టివ్ ఏరియా InGaAs PIN ఫోటోడియోడ్
· లేజర్ డయోడ్లు ఎలక్ట్రోస్టాటిక్ డిశ్చార్జ్ (ESD) సెన్సిటివ్ పరికరాలు. నిర్వహణ సమయంలో సరైన ESD రక్షణ విధానాలను ఎల్లప్పుడూ అనుసరించాలి.
· ఎలక్ట్రోస్టాటిక్ డ్యామేజ్ను నివారించడానికి మాడ్యూల్లను సాధారణ సెమీకండక్టర్ పరికరాల మాదిరిగానే నిర్వహించాలి. సురక్షితంగా ఉంచడం మరియు తీసుకువెళ్లడం కోసం, మాడ్యూల్లను ESD-ప్రూఫ్ మెటీరియల్తో ప్యాక్ చేయాలి.
· PCBలో మాడ్యూల్లను అసెంబుల్ చేయడానికి, వర్క్బెంచ్, టంకం ఇనుము మరియు మానవ శరీరాన్ని గ్రౌన్దేడ్ చేయాలి.
· ఉపయోగించని పరికరాలను సిఫార్సు చేయబడిన నిల్వ ఉష్ణోగ్రత వద్ద (-40°C నుండి +85°C) ESD-సురక్షిత ప్యాకేజింగ్లో నిల్వ చేయండి.
· 100mA గరిష్ట ఫార్వర్డ్ కరెంట్ మరియు 2V గరిష్ట ఫార్వర్డ్ వోల్టేజీతో సహా డేటాషీట్లో పేర్కొన్న సంపూర్ణ గరిష్ట రేటింగ్లను మించకూడదు.
· ఎల్లప్పుడూ కరెంట్ లిమిటింగ్ మరియు ఓవర్-వోల్టేజ్ ప్రొటెక్షన్తో లేజర్ డయోడ్ డ్రైవర్ని ఉపయోగించండి.
· సరైన పనితీరు మరియు తరంగదైర్ఘ్యం స్థిరత్వం కోసం లేజర్ డ్రైవ్ కరెంట్ని వర్తింపజేయడానికి ముందు TEC ఉష్ణోగ్రత స్థిరీకరణను ప్రారంభించండి.
· కాలుష్యాన్ని నిరోధించడానికి ఆస్పిరిక్ లెన్స్ ఉపరితలాన్ని బేర్ వేళ్లతో తాకడం మానుకోండి. శుభ్రపరచడం అవసరమైతే, ఐసోప్రొపైల్ ఆల్కహాల్ (IPA) మరియు మెత్తటి రహిత శుభ్రముపరచు ఉపయోగించండి.
· సోల్డర్ రిఫ్లో ఉష్ణోగ్రత: 10 సెకన్లకు గరిష్టంగా 260°C. అధిక టంకం సమయం లేదా ఉష్ణోగ్రతను నివారించండి.
