బాక్స్ ఆప్ట్రానిక్స్ యొక్క ఆప్టికల్ పవర్ మీటర్ అనేది ఖచ్చితమైన ఆప్టికల్ పవర్ డిటెక్షన్ మరియు విశ్లేషణ కోసం రూపొందించబడిన అధిక-పనితీరు గల ఆప్టోఎలక్ట్రానిక్ కొలత పరికరం. అధిక-నాణ్యత సిలికాన్ (Si) మరియు ఇండియం గాలియం ఆర్సెనైడ్ (InGaAs) ఫోటోడియోడ్ డిటెక్టర్ల చుట్టూ నిర్మించబడిన, మా పవర్ మీటర్లు అతినీలలోహిత, కనిపించే, సమీప-ఇన్ఫ్రారెడ్ మరియు మధ్య-పరారుణ వర్ణపట శ్రేణులలో ఖచ్చితమైన, నమ్మదగిన కొలతలను అందిస్తాయి.
ఈ సిరీస్లో లాబొరేటరీ మరియు ప్రొడక్షన్ టెస్టింగ్ కోసం బెంచ్టాప్ మల్టీ-ఛానల్ మోడల్లు (PM-MC-4-B5) మరియు ఫీల్డ్ టెస్టింగ్ మరియు ఆన్-సైట్ క్యాలిబ్రేషన్ కోసం కాంపాక్ట్ హ్యాండ్హెల్డ్ సింగిల్-ఛానల్ మోడల్స్ (PM-SC-1-HD) రెండూ ఉన్నాయి. అన్ని యూనిట్లు సహజమైన టచ్-స్క్రీన్ ఇంటర్ఫేస్లు, నిజ-సమయ గణాంక విశ్లేషణ (ప్రస్తుత, నిమి, గరిష్టం, సగటు, పీక్-టు-పీక్, స్టాండర్డ్ డివియేషన్) మరియు PC-ఆధారిత డేటా సేకరణ మరియు విశ్లేషణ కోసం USB కనెక్టివిటీని కలిగి ఉంటాయి. వేర్వేరు వేవ్లెంగ్త్ బ్యాండ్లు మరియు పవర్ రేంజ్లకు మద్దతిచ్చే పరస్పరం మార్చుకోగలిగిన డిటెక్టర్ హెడ్లు, ఏకరీతి బీమ్ సేకరణ కోసం ఐచ్ఛిక ఇంటిగ్రేటింగ్ స్పియర్ డిజైన్లు మరియు ఫ్లెక్సిబుల్ ఫైబర్ కప్లింగ్ యాక్సెసరీలతో (బేర్ ఫైబర్ అడాప్టర్ మరియు FC ఫైబర్ అడాప్టర్), మా ఆప్టికల్ పవర్ మీటర్లను నిర్దిష్ట అవసరాలకు అనుగుణంగా కాన్ఫిగర్ చేయవచ్చు.
● అధిక కొలత రిజల్యూషన్: ఖచ్చితమైన పవర్ రీడింగ్ల కోసం 0.001dB
● విస్తృత శక్తి పరిధి: 1nW~10mW లేదా 10uW~10W
● విస్తృత తరంగదైర్ఘ్యం కవరేజ్: 400~1100nm (Si), 900~1650nm (InGaAs), 1100~2200nm (InGaAs)
● బహుళ ఫారమ్ కారకాలు: బెంచ్టాప్ (4-ఛానల్) మరియు హ్యాండ్హెల్డ్ (1-ఛానల్) కాన్ఫిగరేషన్లు అందుబాటులో ఉన్నాయి
● అంతర్నిర్మిత శక్తి గణాంక విశ్లేషణ: ప్రస్తుత విలువ, కనిష్ట, గరిష్ట, సగటు, గరిష్ట స్థాయి, ప్రామాణిక విచలనం
● కాన్ఫిగర్ చేయగల డేటా నమూనా విరామం: 0.1సె నుండి 1సె
● నిజ-సమయ ప్రదర్శనతో సహజమైన టచ్-స్క్రీన్ వినియోగదారు ఇంటర్ఫేస్
● డేటా లాగింగ్ మరియు గ్రాఫికల్ విశ్లేషణ కోసం హోస్ట్ సాఫ్ట్వేర్తో USB కనెక్టివిటీ
● BNC/SMA ద్వారా అనలాగ్ వోల్టేజ్ అవుట్పుట్ (0~2.5V).
● బేర్ ఫైబర్ అడాప్టర్ (BFA) మరియు FC ఫైబర్ అడాప్టర్ (FCA) ఉపకరణాలతో అనుకూలమైనది
● ప్రయోగశాల మరియు పారిశ్రామిక వాతావరణాలకు అనువైన కాంపాక్ట్, కఠినమైన డిజైన్
● కొలత అనిశ్చితి: ±5%
● ఆప్టికల్ కాంపోనెంట్ టెస్టింగ్ మరియు క్యారెక్టరైజేషన్ (లేజర్ డయోడ్లు, ఫైబర్లు, యాంప్లిఫయర్లు, ఐసోలేటర్లు)
● లేజర్ పవర్ అవుట్పుట్ ధృవీకరణ మరియు స్థిరత్వ పర్యవేక్షణ
● ఫైబర్ ఆప్టిక్ సిస్టమ్ అమరిక మరియు నష్టం కొలత
● ఫోటోనిక్స్ మరియు ఆప్టోఎలక్ట్రానిక్స్లో పరిశోధన మరియు అభివృద్ధి ప్రయోగశాలలు
● పారిశ్రామిక లేజర్ ఉత్పత్తి లైన్ నాణ్యత నియంత్రణ మరియు పరీక్ష
● ఆప్టికల్ సెన్సార్ క్రమాంకనం మరియు ధ్రువీకరణ
● టెలికమ్యూనికేషన్స్ కాంపోనెంట్ టెస్టింగ్ (CWDM, DWDM, ట్రాన్స్సీవర్స్)
● విద్యా మరియు విశ్వవిద్యాలయ ఆప్టికల్ ప్రయోగశాలలు
● ఫీల్డ్ సర్వీస్ మరియు ఆన్-సైట్ పరికరాలు క్రమాంకనం
|
పరామితి |
యూనిట్ |
PMS-4011-2040 |
PMS-9016-6010 |
PMS-9016-2043 |
PMS-1122-2040 |
|
డిటెక్టర్ రకం |
- |
Si ఫోటోడియోడ్ |
InGaAs ఫోటోడియోడ్ |
InGaAs ఫోటోడియోడ్ |
InGaAs ఫోటోడియోడ్ |
|
సమీకృత స్పియర్ |
- |
అవును |
నం |
అవును |
అవును |
|
ఆపరేటింగ్ వేవ్ లెంగ్త్ |
nm |
400~1100 |
900~1650 |
900~1650 |
1100~2200 |
|
ఆప్టికల్ ఎపర్చరు |
మి.మీ |
Ø12 |
Ø12 |
Ø12 |
Ø12 |
|
శక్తి కొలత పరిధి |
dBm |
-20~+40 |
-60~+10 |
-20~+43 |
-20~+40 |
|
ఇన్పుట్ ఉపకరణాలు |
- |
BFA లేదా FCA |
BFA లేదా FCA |
BFA లేదా FCA |
BFA లేదా FCA |
|
డిటెక్టర్ కేబుల్ పొడవు |
m |
1.5 |
1.5 |
1.5 |
1.5 |
|
కమ్యూనికేషన్ పోర్ట్ |
- |
DB9 పిన్ |
DB9 పిన్ |
DB9 పిన్ |
DB9 పిన్ |
|
కొలతలు (W×D×H) |
మి.మీ |
65×67.5×74 |
75×93×47.5 |
65×67.5×74 |
65×67.5×74 |
|
పరామితి |
యూనిట్ |
PM-MC-4-B5 (బెంచ్టాప్) |
PM-SC-1-HD (హ్యాండ్హెల్డ్) |
|
ప్యాకేజీ రకం |
- |
బెంచ్టాప్ |
హ్యాండ్హెల్డ్ |
|
ఛానెల్ల సంఖ్య |
- |
4 |
1 |
|
కొలత రిజల్యూషన్ |
dB |
0.001 |
0.001 |
|
కొలత అనిశ్చితి |
% |
±5 |
±5 |
|
డేటా నమూనా విరామం |
s |
0.1~1 (కాన్ఫిగర్ చేయదగినది) |
0.1~1 (కాన్ఫిగర్ చేయదగినది) |
|
గణాంక విశ్లేషణ |
- |
కరెంట్, కనిష్ట, గరిష్టం., అవర్., పీక్-పీక్, స్టాండర్డ్ డివియేషన్ |
|
|
నియంత్రణ పద్ధతి |
- |
టచ్ స్క్రీన్ / DB9 స్త్రీ |
టచ్ స్క్రీన్ / DB9 స్త్రీ |
|
హోస్ట్ కొలతలు (W×D×H) |
మి.మీ |
285×200×150 |
130×37×90 |
|
అనలాగ్ వోల్టేజ్ అవుట్పుట్ పరిధి |
V |
0~2.5 |
0~2.5 |
|
అనలాగ్ అవుట్పుట్ పోర్ట్ |
- |
BNC |
SMA |
|
PC కమ్యూనికేషన్ పోర్ట్ |
- |
USB |
USB |
|
ఆపరేటింగ్ ఉష్ణోగ్రత |
°C |
-5 ~ +55 |
-5 ~ +55 |
|
తేమ పరిధి |
%RH |
0 ~ 70 |
0 ~ 70 |
|
విద్యుత్ సరఫరా |
- |
AC 100~240V, <15W |
AC 100~240V, <15W |
|
పరామితి |
బేర్ ఫైబర్ అడాప్టర్ (BFA) |
FC ఫైబర్ అడాప్టర్ (FCA) |
|
అనుబంధ రకం |
బేర్ ఫైబర్ అడాప్టర్ |
FC ఫైబర్ అడాప్టర్ |
|
ఫిక్సేషన్ పద్ధతి |
అయస్కాంత ఆకర్షణ |
అంతర్గత థ్రెడ్ |
|
గ్రిప్పింగ్ ఫైబర్ వ్యాసం |
250μm; 400μm; 1000μm |
FC, వైడ్ కీ |
|
అనుకూల డిటెక్టర్లు |
PMS అన్ని సిరీస్ |
PMS అన్ని సిరీస్ |
|
కొలతలు |
50×30.7×25.8 మి.మీ |
Ø30 మి.మీ |
ఆప్టికల్ పవర్ మీటర్ అనేది ఒక ఖచ్చితమైన ఆప్టోఎలక్ట్రానిక్ పరికరం, ఇది సాధారణంగా లేజర్లు, లైట్-ఎమిటింగ్ డయోడ్లు (LEDలు) లేదా ఫైబర్-ఆప్టిక్ ట్రాన్స్మిషన్ సిస్టమ్ల నుండి ఆప్టికల్ సిగ్నల్ల శక్తిని కొలవడానికి రూపొందించబడింది.
ఇది రెండు ప్రాథమిక భాగాలను కలిగి ఉంటుంది: ఇన్కమింగ్ ఆప్టికల్ పవర్ను ఎలక్ట్రికల్ కరెంట్గా మార్చే క్యాలిబ్రేటెడ్ ఫోటోడియోడ్ సెన్సార్ హెడ్ మరియు వాట్స్ (W), మిల్లీవాట్లు (mW) లేదా డెసిబెల్స్ (1mWకి సంబంధించి డెసిబెల్లు) వంటి యూనిట్లలో కొలిచిన పవర్ విలువను విస్తరించే, డిజిటలైజ్ చేసే మరియు ప్రదర్శించే డిస్ప్లే/ప్రాసెసింగ్ యూనిట్.
ఆప్టికల్ పవర్ మీటర్లు ఫోటోనిక్స్ పరిశోధన, ఫైబర్ ఆప్టిక్ కమ్యూనికేషన్స్, లేజర్ తయారీ మరియు నాణ్యత నియంత్రణలో ప్రాథమిక సాధనాలు. అవి లేజర్ అవుట్పుట్ క్యారెక్టరైజేషన్, ఫైబర్ ఇన్సర్షన్ లాస్ మెజర్మెంట్, ఆప్టికల్ యాంప్లిఫైయర్ అవుట్పుట్ పవర్ మరియు గెయిన్ మెజర్మెంట్ మరియు సిస్టమ్-లెవల్ పవర్ బడ్జెట్ వెరిఫికేషన్ కోసం ఉపయోగించబడతాయి.
డిటెక్టర్ మెటీరియల్ ఎంపిక (కనిపించే/NIR కోసం సిలికాన్, NIR/SWIR కోసం InGaAs) పరికరం యొక్క తరంగదైర్ఘ్యం పరిధి మరియు సున్నితత్వాన్ని నిర్ణయిస్తుంది.
బాక్స్ ఆప్ట్రానిక్స్ మార్చుకోగలిగిన డిటెక్టర్ హెడ్లు మరియు రెండు హోస్ట్ యూనిట్ ఎంపికలతో కూడిన మాడ్యులర్ ఆప్టికల్ పవర్ మీటర్ ప్లాట్ఫారమ్ను అందిస్తుంది, కస్టమర్లు వారి నిర్దిష్ట కొలత అవసరాల కోసం ఆప్టిమైజ్ చేయబడిన సిస్టమ్ను కాన్ఫిగర్ చేయడానికి అనుమతిస్తుంది:

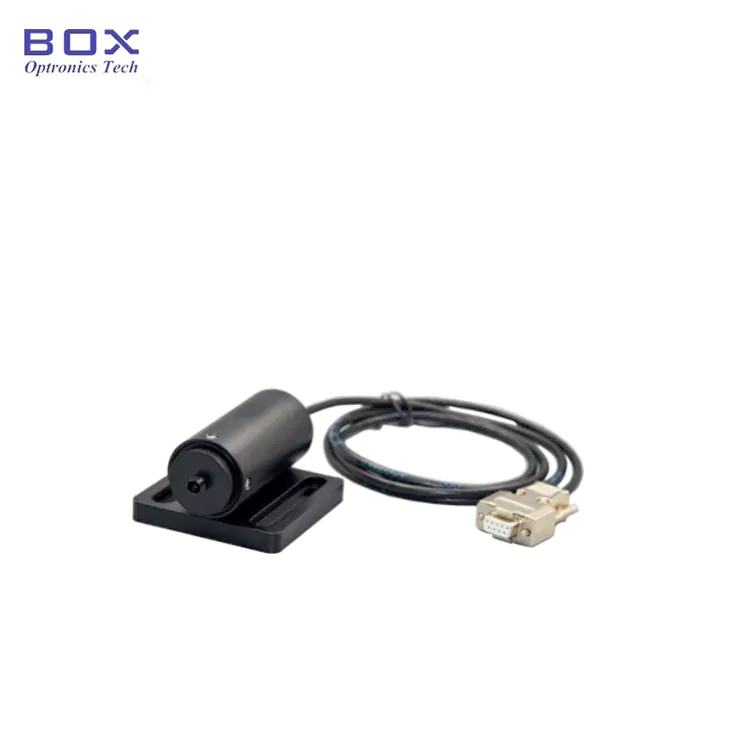

• PMS-4011-2040:-20~+40dBm (10μW~10W) శక్తి పరిధితో 400~1100nm కవర్ చేసే గోళాన్ని సమీకృతం చేసే సిలికాన్ ఫోటోడియోడ్ డిటెక్టర్. కనిపించే మరియు సమీప-ఇన్ఫ్రారెడ్ లేజర్ పవర్ కొలతలకు అనువైనది.
• PMS-9016-6010:InGaAs ఫోటోడియోడ్ డిటెక్టర్ (ఇంటిగ్రేటింగ్ గోళం లేదు), 900~1650nm విస్తరించిన తక్కువ-పవర్ పరిధి -60~+10dBm (1nW~10mW)తో కవర్ చేస్తుంది. హై-సెన్సిటివిటీ టెలికాం-బ్యాండ్ కొలతల కోసం ఆప్టిమైజ్ చేయబడింది.
• PMS-9016-2043:-20~+43dBm (10μW~20W) విస్తృత శక్తి శ్రేణితో 900~1650nmని కవర్ చేస్తూ, సమీకృత గోళంతో InGaAs ఫోటోడియోడ్ డిటెక్టర్. సాధారణ ప్రయోజన టెలికాం మరియు డేటాకామ్ పరీక్షలకు అనుకూలం.
• PMS-1122-2040:-20~+40dBm (10μW~10W) పవర్ రేంజ్తో 1100~2200nmని కవర్ చేస్తూ, 1100~2200nmని కవర్ చేసే స్పియర్తో విస్తరించిన-వేవ్లెంగ్త్ InGaAs ఫోటోడియోడ్ డిటెక్టర్. షార్ట్-వేవ్ ఇన్ఫ్రారెడ్ (SWIR) అప్లికేషన్ల కోసం రూపొందించబడింది.

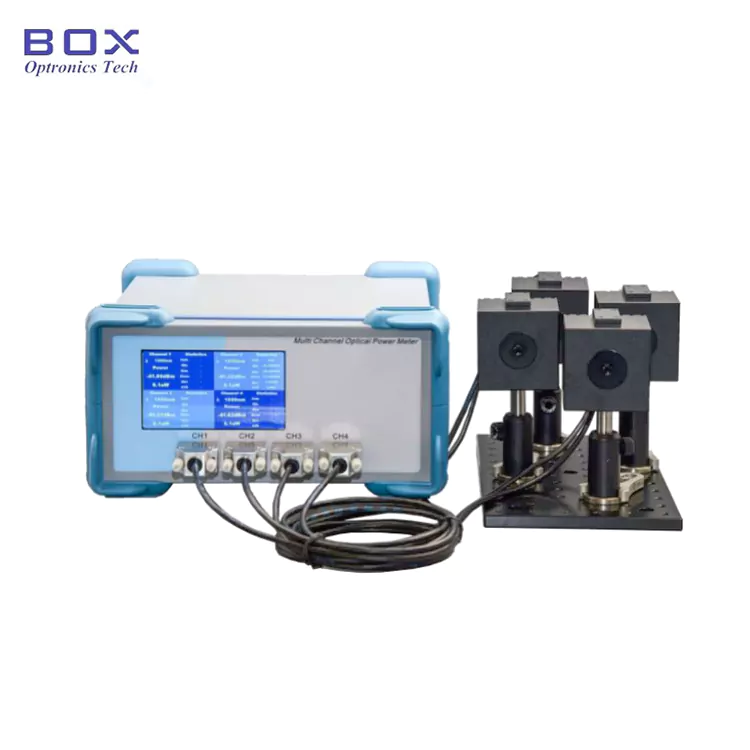

• PM-MC-4-B5 (బెంచ్టాప్ మల్టీ-ఛానల్): పెద్ద టచ్-స్క్రీన్ డిస్ప్లేతో నాలుగు-ఛానల్ బెంచ్టాప్ యూనిట్, గరిష్టంగా నాలుగు డిటెక్టర్ ఛానెల్ల వరకు ఏకకాల కొలతకు మద్దతు ఇస్తుంది. ల్యాబొరేటరీ సెటప్లు, ప్రొడక్షన్ టెస్టింగ్ స్టేషన్లు మరియు బహుళ-పాయింట్ పర్యవేక్షణ అవసరమయ్యే అప్లికేషన్లకు అనువైనది.

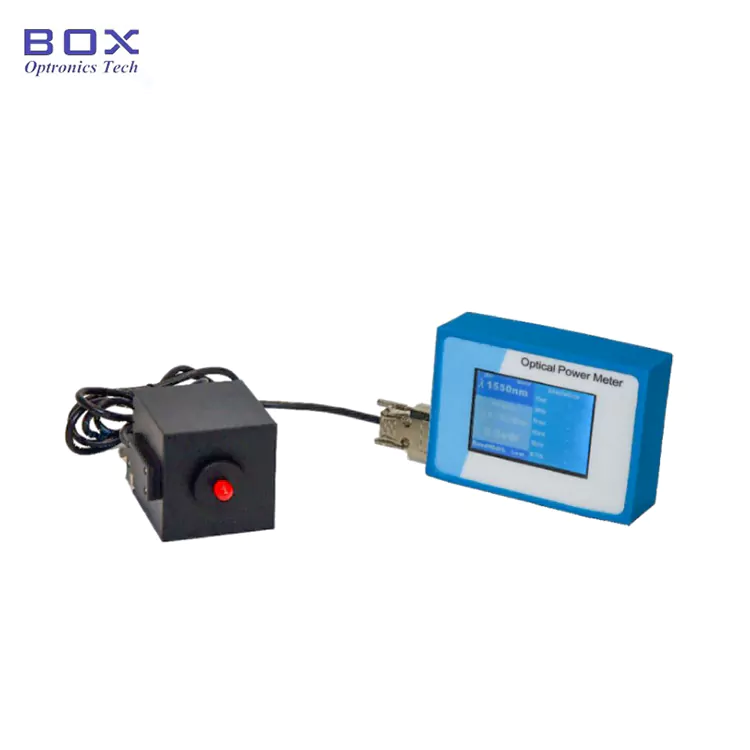

• PM-SC-1-HD (హ్యాండ్హెల్డ్ సింగిల్-ఛానల్): టచ్-స్క్రీన్ ఇంటర్ఫేస్తో కూడిన కాంపాక్ట్ సింగిల్-ఛానల్ హ్యాండ్హెల్డ్ యూనిట్, పోర్టబిలిటీ మరియు ఫీల్డ్ ఉపయోగం కోసం రూపొందించబడింది. ఆన్-సైట్ కాలిబ్రేషన్, ఫీల్డ్ సర్వీస్ మరియు మొబైల్ టెస్టింగ్ అప్లికేషన్ల కోసం పర్ఫెక్ట్.
PM - XX - X - XX
ఉదాహరణ: PM-MC-4-B5
|
ఫీల్డ్ |
కోడ్ |
వివరణ |
|
ఉత్పత్తి సిరీస్ |
PM |
పవర్ మీటర్ |
|
ఛానెల్ రకం |
MC / SC |
MC: మల్టీ-ఛానల్, SC: సింగిల్-ఛానల్ |
|
ఛానెల్ కౌంట్ |
1/4 |
1: 1 ఛానెల్, 4: 4 ఛానెల్లు |
|
ప్యాకేజీ రకం |
B5 / HD |
B5: బెంచ్టాప్, HD: హ్యాండ్హెల్డ్ |
PMS - XXXX - XXXX - XX
ఉదాహరణ: PMS-9016-2040-FC
|
ఫీల్డ్ |
కోడ్ |
వివరణ |
|
ఉత్పత్తి సిరీస్ |
PMS |
పవర్ మీటర్ సెన్సార్ |
|
వేవ్ లెంగ్త్ బ్యాండ్ |
4011 / 9016 / 1122 |
4011: 400-1100nm, 9016: 900-1650nm, 1122: 1100-2200nm |
|
శక్తి పరిధి |
2040 / 6010 / 2043 |
2040: -20~+40dBm, 2043: -20~+43dBm, 6010: -60~+10dBm |
|
ఆప్టికల్ పోర్ట్ |
FC / BFA |
FC: FC అడాప్టర్, BFA: బేర్ ఫైబర్ అడాప్టర్ |
· USB ఇంటర్ఫేస్ ద్వారా రిమోట్ కంట్రోల్.PC సాఫ్ట్వేర్ డౌన్లోడ్ లింక్ కొనుగోలుతో పాటు చేర్చబడుతుంది.
· EXW
· DAP
· FOB
· ఇతర నిబంధనలు: దయచేసి చర్చించడానికి మమ్మల్ని సంప్రదించండి.
· PayPal: నమూనాలు మరియు చిన్న ఆర్డర్ల కోసం వేగవంతమైన మరియు సురక్షితమైన చెల్లింపు
· T/T (బ్యాంక్ బదిలీ): సాధారణ ఉత్పత్తి ఆర్డర్ల కోసం ప్రామాణిక చెల్లింపు పద్ధతి
· అలీబాబా ట్రేడ్ అస్యూరెన్స్: కొనుగోలుదారు హామీతో ఆన్లైన్ లావాదేవీల కోసం సురక్షిత ఆర్డర్ రక్షణ
· క్రెడిట్ కార్డ్: PayPal మరియు Alibaba ప్లాట్ఫారమ్ల ద్వారా అందుబాటులో ఉంటుంది
· ఫ్లెక్సిబుల్ చెల్లింపు నిబంధనలు: చర్చించుకోవచ్చు
· ప్రామాణిక యూనిట్లు (ఇన్-స్టాక్ మోడల్స్): 3~5 పని రోజులు
· ప్రామాణిక ఉత్పత్తి: 10~15 పని దినాలు
· వాల్యూమ్ ఆర్డర్లు: ప్రొడక్షన్ షెడ్యూల్ కోసం దయచేసి సంప్రదించండి
· అంతర్జాతీయ షిప్పింగ్:~5 పని దినాలు (DHL/UPS/FedEx ఎక్స్ప్రెస్)
· వేగవంతమైన సేవ: అభ్యర్థనపై అందుబాటులో ఉంటుంది
· యాక్టివ్ లేజర్ బీమ్ లేదా ఆప్టికల్ అవుట్పుట్ పోర్ట్లోకి నేరుగా చూడకండి
· ఎల్లప్పుడూ తగిన లేజర్ భద్రతా ప్రోటోకాల్లను అనుసరించండి మరియు తగిన లేజర్ భద్రతా కళ్లద్దాలను ధరించండి
· ఉపయోగంలో ఉన్న డిటెక్టర్ మోడల్ కోసం గరిష్టంగా రేట్ చేయబడిన శక్తిని మించకూడదు
· యూనిట్ను శుభ్రపరిచే లేదా సర్వీసింగ్ చేసే ముందు పవర్ను డిస్కనెక్ట్ చేయండి
· పరికరానికి నష్టం జరగకుండా ఉండేందుకు పేర్కొన్న విద్యుత్ సరఫరాను మాత్రమే ఉపయోగించండి
· డిటెక్టర్ ఎపర్చరును శుభ్రంగా మరియు దుమ్ము, నూనె మరియు చెత్త లేకుండా ఉంచండి
· డిటెక్టర్ ఉపరితలాన్ని శుభ్రపరిచేటప్పుడు శుభ్రమైన, మెత్తటి రహిత వైప్లు మరియు తగిన ఆప్టికల్ క్లీనింగ్ సొల్యూషన్ని ఉపయోగించండి
· ఉపయోగంలో లేనప్పుడు డిటెక్టర్పై ఎల్లప్పుడూ రక్షణ టోపీలను భర్తీ చేయండి
· యాక్టివ్ డిటెక్టర్ ఉపరితలాన్ని వేళ్లు లేదా సాధనాలతో తాకడం మానుకోండి
· సరైన శుభ్రపరిచే సాధనాలను ఉపయోగించి చొప్పించే ముందు ఫైబర్ కనెక్టర్లను శుభ్రం చేయండి
· డిటెక్టర్ను మెకానికల్ షాక్కు గురిచేయడం లేదా పడవేయడం నివారించండి
· ఉపయోగంలో లేనప్పుడు శుభ్రమైన, పొడి వాతావరణంలో నిల్వ చేయండి
· ఏటా ఆవర్తన రీకాలిబ్రేషన్ సిఫార్సు చేయబడింది
విశ్వసనీయమైన, స్థిరమైన పనితీరుతో అధిక-నాణ్యత ఆప్టికల్ పరీక్ష మరియు కొలత పరికరాలను అందించడానికి బాక్స్ ఆప్ట్రానిక్స్ కట్టుబడి ఉంది. మా అన్ని ఆప్టికల్ పవర్ మీటర్లు రవాణాకు ముందు కఠినమైన పరీక్ష, క్రమాంకనం మరియు నాణ్యత నియంత్రణ విధానాలకు లోనవుతాయి.
· డెలివరీ తేదీ నుండి 12 నెలల పరిమిత వారంటీ
· వారంటీ మెటీరియల్స్ మరియు పనితనంలో లోపాలను కవర్ చేస్తుంది
· వారంటీ కింద లోపభూయిష్ట యూనిట్ల కోసం ఉచిత మరమ్మత్తు లేదా భర్తీ
· దుర్వినియోగం, తప్పుగా నిర్వహించడం, అనధికార సవరణలు లేదా వినియోగించదగిన భాగాల సాధారణ దుస్తులు ధరించడం వల్ల జరిగే నష్టాన్ని వారంటీ కవర్ చేయదు
