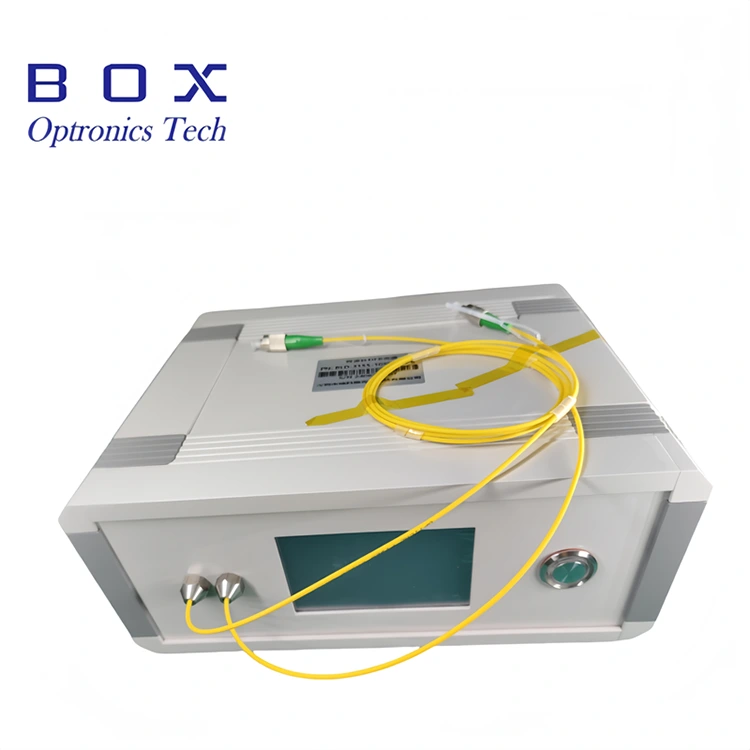

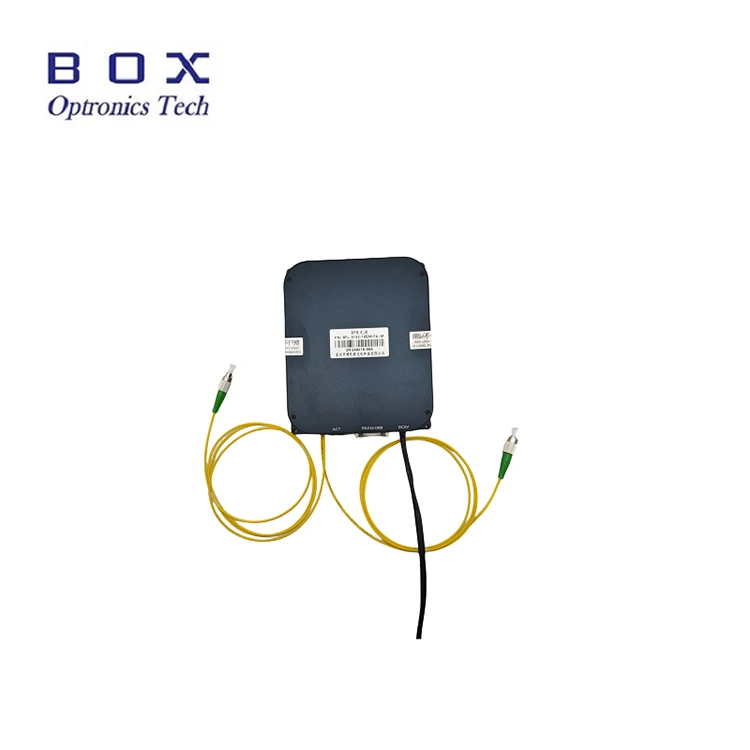

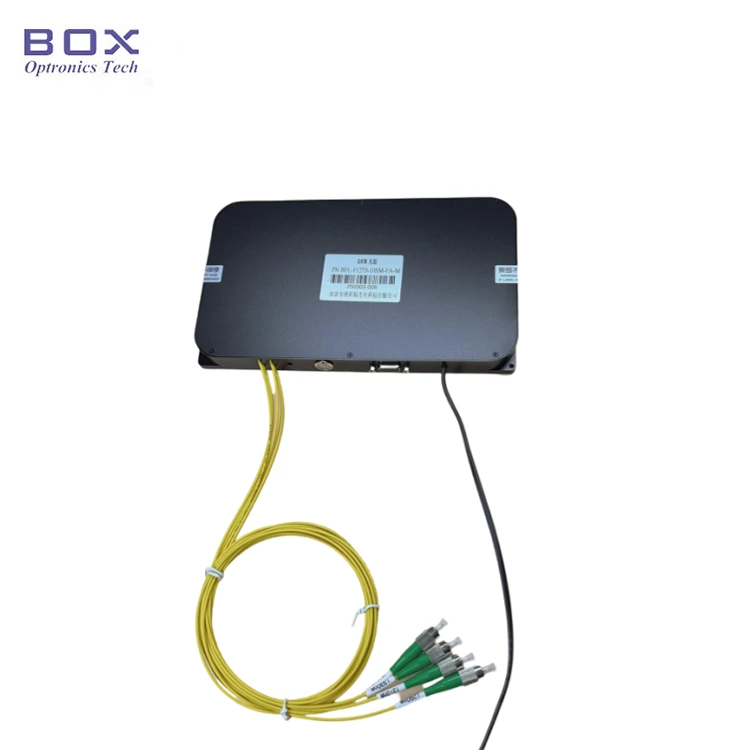

ఇది బహుళ-ఛానల్ DFB లేజర్ మూలం, ఇది ఉచితంగా కాన్ఫిగర్ చేయగల తరంగదైర్ఘ్యాలు మరియు నిరంతర-వేవ్ (CW) ఆపరేషన్ను కలిగి ఉంటుంది. అందుబాటులో ఉన్న తరంగదైర్ఘ్యం ఎంపికలలో CWDM (1270~1650 nm), DWDM ITU ఛానెల్లు 18~64, LAN-WDM తరంగదైర్ఘ్యాలు, అలాగే 1030 nm మరియు 1064 nm వంటి నిర్దిష్ట తరంగదైర్ఘ్యాలు ఉన్నాయి. ఉత్పత్తి రెండు కాన్ఫిగరేషన్లలో అందుబాటులో ఉంది: స్వతంత్ర డెస్క్టాప్ యూనిట్ లేదా ఇంటిగ్రేబుల్ మాడ్యులర్ ఎంపిక; కమ్యూనికేషన్ ఇంటర్ఫేస్లు మరియు మానిటరింగ్ సాఫ్ట్వేర్తో అమర్చారు. వినియోగదారులు స్థిరమైన అవుట్పుట్ పవర్ లేదా పవర్-అడ్జస్టబుల్ కాన్ఫిగరేషన్ మధ్య ఎంచుకోవచ్చు. ఈ బహుళ-ఛానల్ DFB లేజర్ మూలం బహుళ ఛానెల్లలో ఒకే-ఛానల్ లైట్ సోర్స్ లేదా ఏకకాల అవుట్పుట్గా ఆపరేషన్కు మద్దతు ఇస్తుంది.
|
పరామితి |
యూనిట్ |
ద్వంద్వ ఛానెల్లు |
నాలుగు ఛానెల్లు |
గమనిక |
|
పని తరంగదైర్ఘ్యం |
nm |
1310/1550 |
1270/1290/1310/1330 |
అనుకూలీకరించదగిన |
|
ఐచ్ఛిక తరంగదైర్ఘ్యం |
nm |
1030 1064 1270 1290 1310 1330 1350 1370 1390 1410 1450 1470 1490 1510 1530 1550 1570 1590 1610 1625 nm 1650nm 1683nm |
DFB రకం |
|
|
అవుట్పుట్ పవర్ |
mW |
10/20/ఇతర |
అనుకూలీకరించదగిన |
|
|
సైడ్ మోడ్ అణచివేత నిష్పత్తి |
dB |
>30 |
|
|
|
వర్కింగ్ మోడ్ |
- |
CW |
|
|
|
పవర్ సర్దుబాటు పరిధి |
- |
10~100% |
|
|
|
స్వల్పకాలిక స్థిరత్వం (15 నిమిషాలు) |
dB |
≤± 0.02 సమానం ≤±0.5% |
|
|
|
దీర్ఘకాలిక స్థిరత్వం (8 గంటలు) |
dB |
≤± 0.05 సమానం ≤±1 .2% |
|
|
|
కనెక్టర్ |
- |
FC/APC |
అనుకూలీకరించదగిన |
|
|
ఫైబర్ రకం |
- |
Hi1060/SMF-28/PM1550 |
అనుకూలీకరించదగిన |
|
|
ప్యాకేజీ |
మి.మీ |
195(W)×220(D)×120(H) |
బెంచ్టాప్ |
|
|
150(W)×125 (D)×20 (H) |
మాడ్యూల్ |
|||
|
విద్యుత్ సరఫరా |
V |
AC 110~240V, <20W |
బెంచ్టాప్ |
|
|
DC 5V/4A, <15W |
మాడ్యూల్ |
|||
|
విద్యుత్ వినియోగం |
W |
≤60 |
|
|
|
ఆపరేటింగ్ ఉష్ణోగ్రత పరిధి |
℃ |
-5 ~+55 |
|
|
|
నిల్వ ఉష్ణోగ్రత పరిధి |
℃ |
-40 ~+85 |
|
|
● అనుకూలీకరించదగిన తరంగదైర్ఘ్యాలు మరియు అవుట్పుట్ శక్తులు;
● 2~16 ఛానెల్లు అందుబాటులో ఉన్నాయి;
● స్థిర లేదా సర్దుబాటు అవుట్పుట్ శక్తి;
● అధిక అవుట్పుట్ స్థిరత్వం, చిన్న పరిమాణం మరియు వేగవంతమైన ప్రారంభం.
● WDM,AWG,PLC డివైస్ డిఫరెన్షియల్ లాస్, రిటర్న్ లాస్ డిటెక్షన్;
● ఆప్తాల్మిక్ OCT;
● ఫైబర్ పరికర క్రమాంకనం మరియు నిష్క్రియ భాగాల పరీక్ష వ్యవస్థలు.
● అందుబాటులో ఉన్న తరంగదైర్ఘ్యాలు (nm):
|
1030 |
1064 |
1270 |
1290 |
1310 |
1330 |
|
1350 |
1370 |
1390 |
1410 |
1450 |
1470 |
|
1490 |
1510 |
1530 |
1550 |
1570 |
1590 |
|
1610 |
1625 |
1650 |
1683 |
|
|

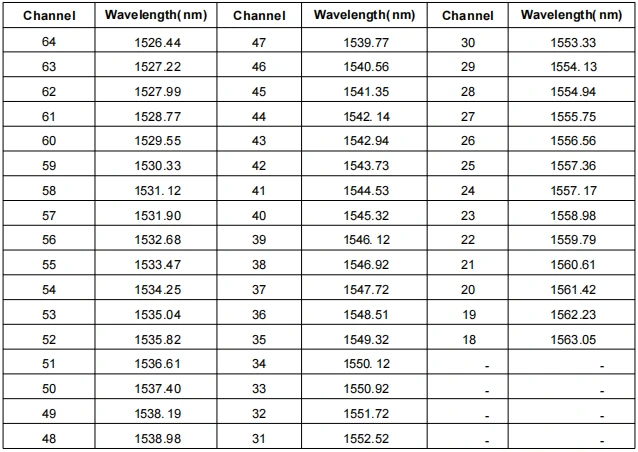

● ITU ఛానెల్ 18~64 తరంగదైర్ఘ్యాలు (మిమీ):

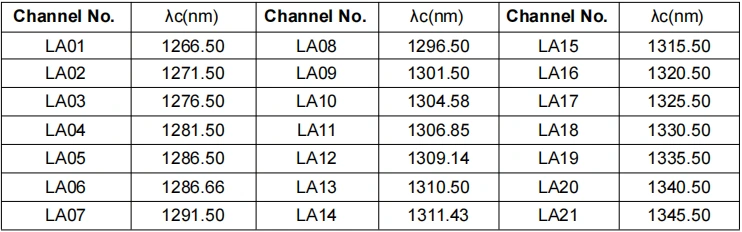

● LAN-WDM తరంగదైర్ఘ్యాలు (మిమీ):
దశ1. అన్ప్యాకింగ్: అసెంబ్లీకి ముందు, అన్ని ఉపకరణాలు పూర్తయ్యాయో లేదో తనిఖీ చేయండి.
దశ2. విద్యుత్ సరఫరా: DC స్విచ్చింగ్ పవర్ సప్లైకి కనెక్ట్ చేయబడింది లేదా వాటి విద్యుత్ సరఫరా అవసరాలను తీర్చే నియంత్రిత విద్యుత్ సరఫరా. అసలు సరిపోలిన పవర్ అడాప్టర్ (DC5V లేదా DC12V) మాత్రమే ఉపయోగించండి. సరికాని పవర్ ఎడాప్టర్లు కాంతి మూలాన్ని దెబ్బతీస్తాయి. (స్థానిక వోల్టేజ్ ప్రమాణాల ప్రకారం పవర్ అడాప్టర్ సరఫరా చేయబడింది.)
దశ3. కనెక్టింగ్ అవుట్పుట్ ఫైబర్: ఫైబర్ కనెక్టర్ లేదా ఫ్లేంజ్ వద్ద డస్ట్ క్యాప్ని తెరిచి, ఫైబర్ ఎండ్ ఫేస్ని చెక్ చేయండి మరియు ఫైబర్ను కనెక్ట్ చేయండి లేదా ఫైబర్ని డివైస్ లేదా పవర్ మీటర్కు కనెక్ట్ చేయండి లేదా కాలుష్యం మరియు నష్టం లేదని నిర్ధారించుకున్న తర్వాత పరీక్షించడానికి.
Sep4. హోస్ట్ కంప్యూటర్కు కనెక్ట్ చేయండి: మల్టీ-ఛానల్ DFB లేజర్ సోర్స్ మరియు కంప్యూటర్ను కనెక్ట్ చేయడానికి USB-RS485 DB9 డేటా కేబుల్ని ఉపయోగించండి; సీరియల్ పోర్ట్ డేటా కేబుల్ను గుర్తించడానికి కంప్యూటర్ మొదట ప్రత్యేక సీరియల్ పోర్ట్ డ్రైవర్ను ఇన్స్టాల్ చేయాలి, లేకపోతే హోస్ట్ కంప్యూటర్ సాఫ్ట్వేర్ మరియు లైట్ సోర్స్ మాడ్యూల్ సరిగ్గా కనెక్ట్ చేయబడవు మరియు కమ్యూనికేట్ చేయబడవు. దయచేసి డ్రైవర్ కోసం Box Optronicsని అడగండి.

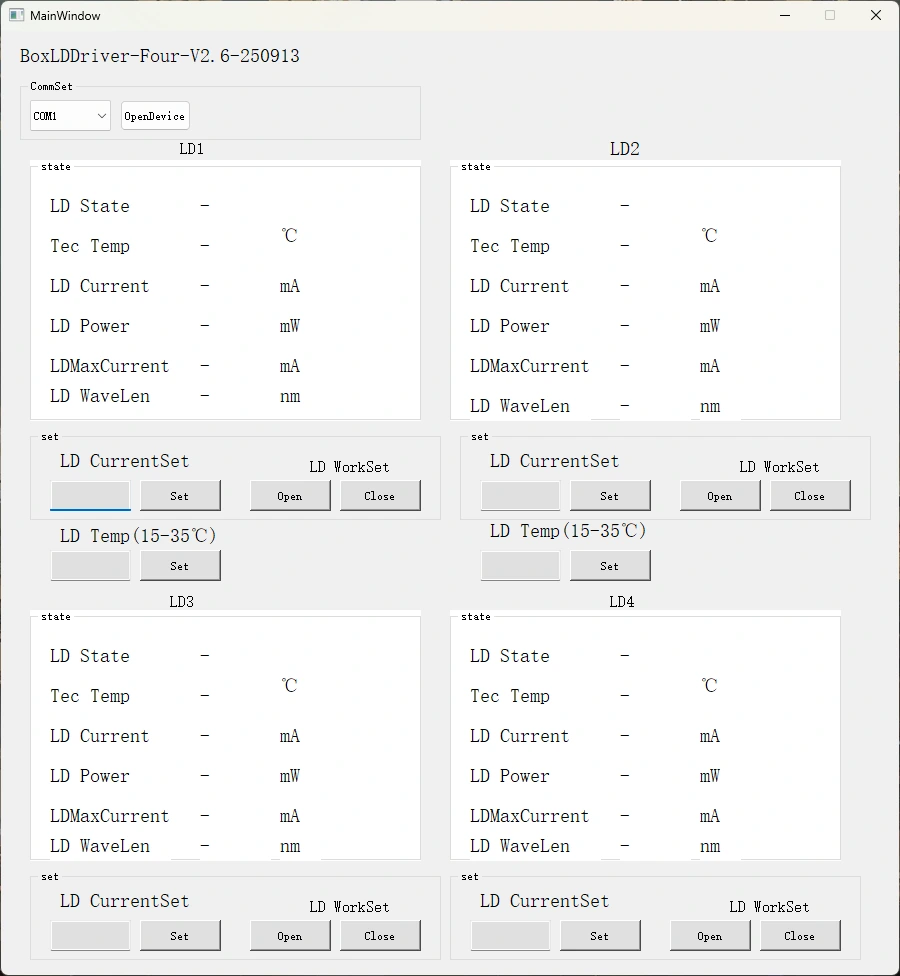

దశ 5. కంట్రోల్ సాఫ్ట్వేర్: మల్టీ-ఛానల్ DFB లేజర్ సోర్స్ యొక్క LD కరెంట్ మరియు LD ఉష్ణోగ్రతను నియంత్రించడానికి Box Optronics సీరియల్ కమాండ్ లేదా PC సాఫ్ట్వేర్ను అందిస్తుంది. సరైన పోర్ట్ను ఎంచుకోండి, కరెంట్ మరియు ఉష్ణోగ్రతను సెట్ చేసి, ఆపై ఓపెన్ బటన్ను క్లిక్ చేయండి. (నష్టాన్ని నివారించడానికి, ప్రారంభ ఆపరేషన్లో డ్రైవ్ కరెంట్ను నెమ్మదిగా పెంచండి. వెంటనే పూర్తి కరెంట్ను వర్తింపజేయవద్దు.)
