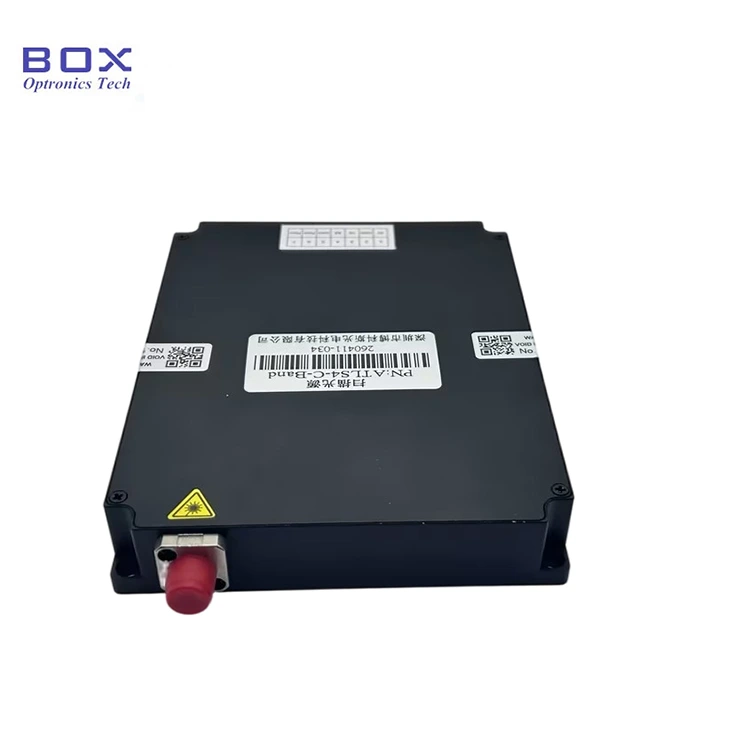

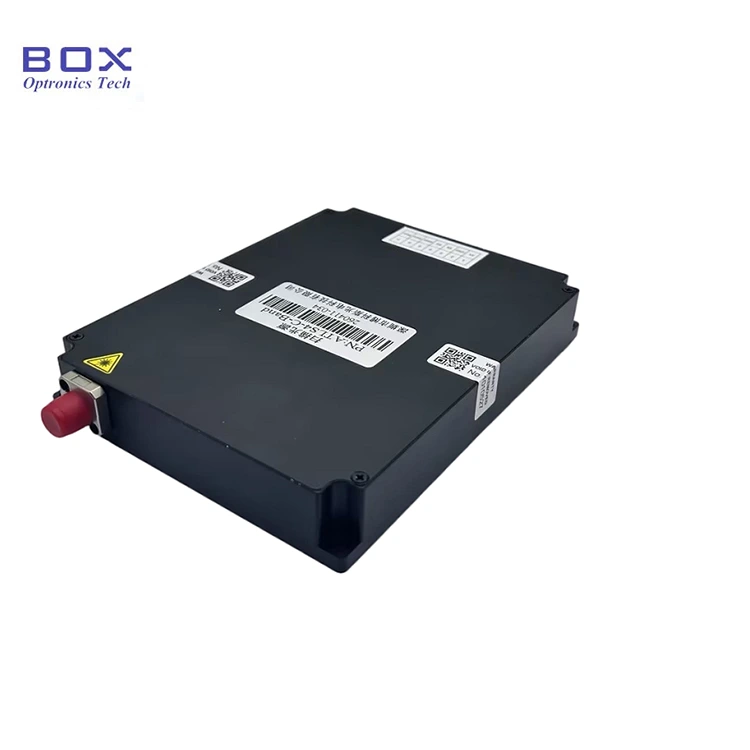

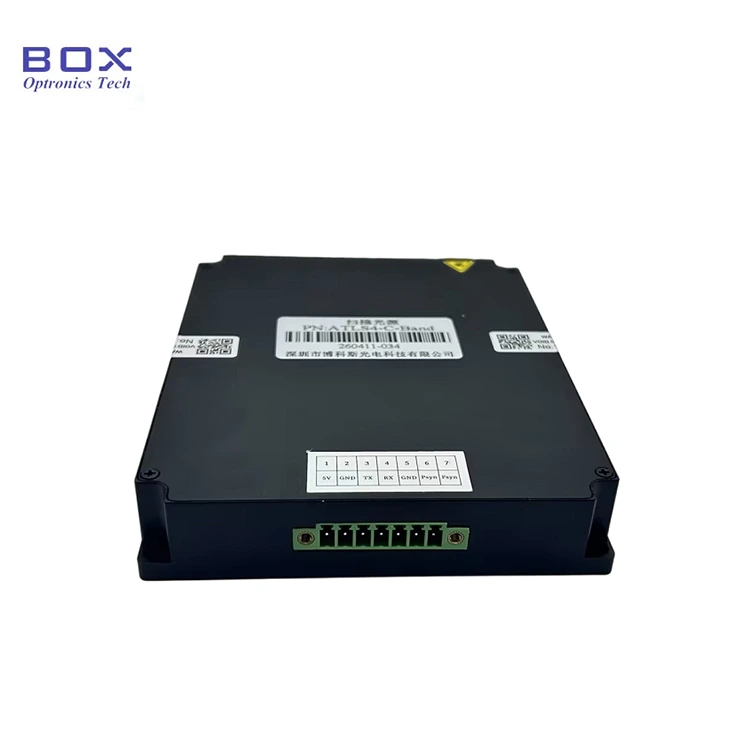

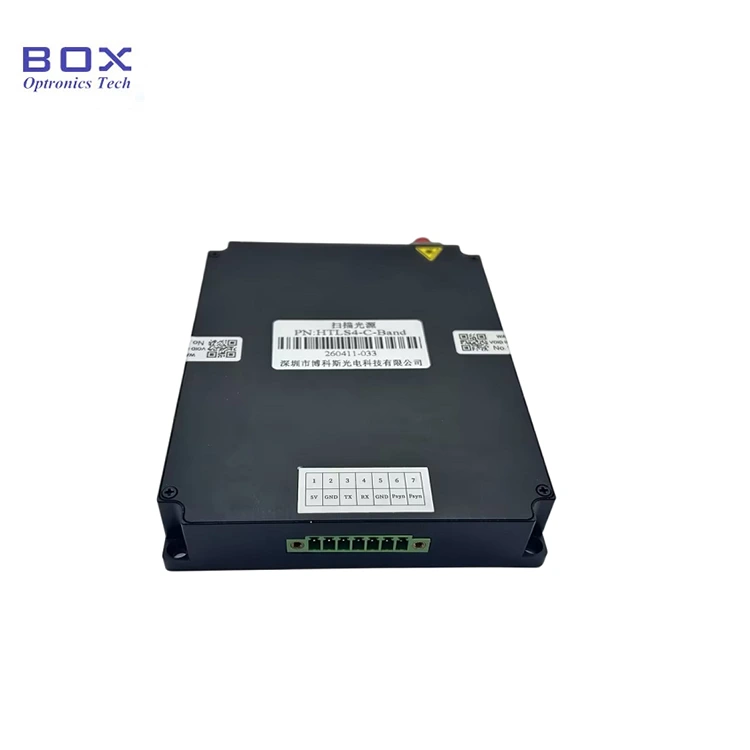

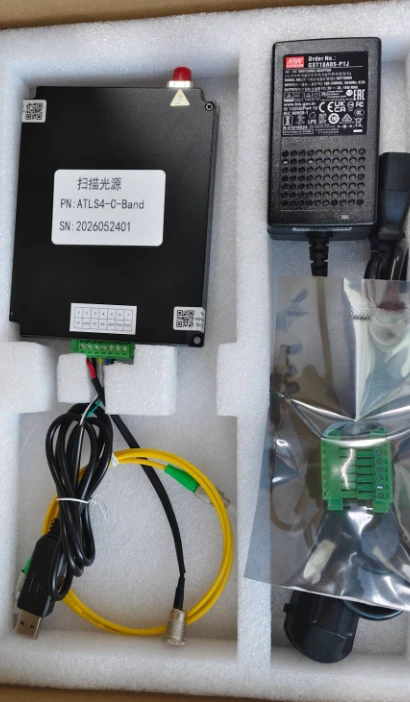

బాక్స్ ఆప్ట్రానిక్స్ నుండి C-బ్యాండ్ ట్యూనబుల్ లేజర్ మాడ్యూల్ (ATLS4 / HTLS4 సిరీస్) అనేది పూర్తి C-బ్యాండ్ తరంగదైర్ఘ్యం పరిధి మరియు ఫైబర్-కపుల్డ్ అవుట్పుట్ను కవర్ చేసే కాంపాక్ట్, ఇంటిగ్రేటెడ్ ట్యూనబుల్ లేజర్ మాడ్యూల్.
ATLS4 మోడల్ ఖచ్చితమైన తరంగదైర్ఘ్యం ట్యూనింగ్ కోసం ఆప్టిమైజ్ చేయబడింది, సాధారణ తరంగదైర్ఘ్యం దశ 10 pm,≤100 µs వేవ్లెంగ్త్ మారే సమయం మరియు 5 MHz కంటే తక్కువ లైన్విడ్త్ పనితీరును అందిస్తుంది. FBG ఇంటరాగేషన్, న్యారోబ్యాండ్ ఆప్టికల్ ఫిల్టర్ క్యారెక్టరైజేషన్, DWDM కాంపోనెంట్ టెస్టింగ్ మరియు ఖచ్చితమైన ఫోటోనిక్ కొలతలతో సహా అధిక స్పెక్ట్రల్ ఖచ్చితత్వం అవసరమయ్యే అప్లికేషన్లకు ఇది అనువైనది.
HTLS4 మోడల్ వేగవంతమైన తరంగదైర్ఘ్యం స్కానింగ్ అప్లికేషన్ల కోసం రూపొందించబడింది, ఇందులో 1 µs వరకు వేగవంతమైన తరంగదైర్ఘ్యం ట్యూనింగ్ ప్రతిస్పందన, 1000 nm/s కంటే ఎక్కువ హై-స్పీడ్ స్కానింగ్ సామర్థ్యం మరియు సుమారుగా 1 MHz లైన్విడ్త్ ఉంటుంది. ఇది డైనమిక్ FBG సెన్సింగ్, హై-త్రూపుట్ ఆప్టికల్ కాంపోనెంట్ టెస్టింగ్ మరియు ఫాస్ట్ స్పెక్ట్రల్ అక్విజిషన్ అప్లికేషన్ల కోసం ఆప్టిమైజ్ చేయబడింది.
రెండు మోడల్లు ఒకే మెకానికల్ ప్యాకేజీ, ఎలక్ట్రికల్ ఇంటర్ఫేస్ మరియు ఫైబర్ అవుట్పుట్ కాన్ఫిగరేషన్ను పంచుకుంటాయి, మెకానికల్ లేదా ఎలక్ట్రికల్ ఇంటిగ్రేషన్ డిజైన్ను మార్చకుండా అప్లికేషన్ అవసరాల ఆధారంగా తగిన పనితీరు గ్రేడ్ను ఎంచుకోవడానికి సిస్టమ్ డిజైనర్లను అనుమతిస్తుంది.
• విస్తృత C-బ్యాండ్ తరంగదైర్ఘ్యం ట్యూనింగ్ పరిధి: 1525–1568nm (ATLS4) / 1525–1569nm (HTLS4)
• అధిక తరంగదైర్ఘ్యం ఖచ్చితత్వం: ±10pm సంపూర్ణం, ±2pm స్థిరత్వం, <3pm పునరావృతం
• వేగవంతమైన ట్యూనింగ్ వేగం: ఒక్కో అడుగుకు ≤100µs (ATLS4) / ≤1µs (HTLS4)
• అధిక స్కానింగ్ వేగం: >40nm/s at 10pm step (ATLS4) / >1000nm/s at 20pm step (HTLS4)
• ఫైన్ వేవ్ లెంగ్త్ స్టెప్: 10pm సాధారణ (ATLS4) / 20pm సాధారణ (HTLS4)
• అధిక అవుట్పుట్ పవర్: >10dBm(10mW) పూర్తి ట్యూనింగ్ పరిధిలో
• అద్భుతమైన శక్తి స్థిరత్వం: ±0.05dBm
• మంచి పవర్ ఫ్లాట్నెస్: ≤±0.3dB
• అధిక సైడ్-మోడ్ సప్రెషన్ రేషియో: >35dB (ATLS4) / >40dB (HTLS4)
• తక్కువ సాపేక్ష తీవ్రత శబ్దం: <-135dB/Hz
• ఇరుకైన లైన్విడ్త్: <5MHz (ATLS4) / ~1MHz సాధారణం (HTLS4), స్టాటిక్
• ప్రామాణిక FC/APC ఫైబర్ కనెక్టర్ అవుట్పుట్
• కాంపాక్ట్ మాడ్యూల్ ఫారమ్ ఫ్యాక్టర్: 134x104x21mm
• 5V DC సరఫరా, <5W సాధారణ విద్యుత్ వినియోగం
• విస్తృత ఆపరేటింగ్ ఉష్ణోగ్రత పరిధి: -20°C నుండి +65°C
• ఫైబర్ బ్రాగ్ గ్రేటింగ్ (FBG) డీమాడ్యులేషన్ మరియు ఇంటరాగేషన్ సిస్టమ్లు
• ఆప్టికల్ పాసివ్ డివైజ్ టెస్టింగ్ మరియు క్యారెక్టరైజేషన్ (ఇన్సర్షన్ లాస్, రిటర్న్ లాస్, ఫిల్టర్ రెస్పాన్స్)
• DWDM కాంపోనెంట్ మరియు వేవ్ లెంగ్త్ డివిజన్ మల్టీప్లెక్సర్ టెస్టింగ్
• ఉష్ణోగ్రత, ఒత్తిడి మరియు వైబ్రేషన్ కొలత కోసం ఫైబర్ ఆప్టిక్ సెన్సింగ్ సిస్టమ్లు
• వంతెనలు, సొరంగాలు, పైప్లైన్లు మరియు విండ్ టర్బైన్ బ్లేడ్ల నిర్మాణ ఆరోగ్య పర్యవేక్షణ
• ఆప్టికల్ స్పెక్ట్రమ్ కొలత మరియు విశ్లేషణ కోసం ట్యూన్ చేయదగిన లేజర్ మూలాధారాలు
• ఫోటోనిక్స్ మరియు ఆప్టికల్ కమ్యూనికేషన్ లేబొరేటరీలలో పరిశోధన మరియు అభివృద్ధి
• OEM ఆప్టికల్ పరీక్ష మరియు కొలత పరికరాలలో ఏకీకరణ
ఆప్టికల్ మరియు వేవ్ లెంగ్త్ స్పెసిఫికేషన్స్
|
పరామితి |
ATLS4-C-బ్యాండ్ |
HTLS4-C-బ్యాండ్ |
యూనిట్ |
|
తరంగదైర్ఘ్యం పరిధి |
>40 (రకం. 1525–1568) |
>45 (రకం. 1525–1569) |
nm |
|
ట్యూనింగ్ వేగం (అడుగుకు) |
≤100 (రకం.) |
≤1 (రకం.) |
µs |
|
స్కానింగ్ వేగం |
>40 (దశ 10pm) |
>1000 (దశ 20pm) |
nm/s |
|
దశ పరిమాణాన్ని స్కాన్ చేస్తోంది |
10 (రకం.) |
20 (రకం.) |
సాయంత్రం |
|
సంపూర్ణ తరంగదైర్ఘ్యం ఖచ్చితత్వం |
±10 (రకం. <5) |
±10 |
సాయంత్రం |
|
సాపేక్ష తరంగదైర్ఘ్యం ఖచ్చితత్వం |
±5 (రకం. <2) |
/ |
సాయంత్రం |
|
వేవ్ లెంగ్త్ రిపీటబిలిటీ |
<3 |
±2 |
సాయంత్రం |
|
తరంగదైర్ఘ్యం స్థిరత్వం |
±2 |
±2 |
సాయంత్రం |
|
అవుట్పుట్ పవర్ |
>10 |
>10 |
dBm |
|
శక్తి స్థిరత్వం |
± 0.05 |
± 0.05 |
dBm |
|
పవర్ ఫ్లాట్నెస్ |
≤± 0.3 |
≤± 0.3 |
dB |
|
సైడ్ మోడ్ సప్రెషన్ రేషియో |
>35 |
>40 |
dB |
|
రిలేటివ్ ఇంటెన్సిటీ నాయిస్ |
<-135 |
<-135 |
dB/Hz |
|
లైన్విడ్త్ (స్టాటిక్) |
<5 |
~1 (రకం.) |
MHz |
మెకానికల్ మరియు ఎలక్ట్రికల్ స్పెసిఫికేషన్స్
|
పరామితి |
స్పెసిఫికేషన్ |
యూనిట్ |
|
ఫైబర్ కనెక్టర్ |
FC/APC |
- |
|
ఆపరేటింగ్ ఉష్ణోగ్రత |
-20 ~ +65 |
°C |
|
సరఫరా వోల్టేజ్ |
5 |
V |
|
సరఫరా కరెంట్ |
2 (రకం.) |
A |
|
విద్యుత్ వినియోగం |
<5 (రకం.) |
W |
|
కొలతలు (L × W × H) |
134 × 104 × 21 |
మి.మీ |

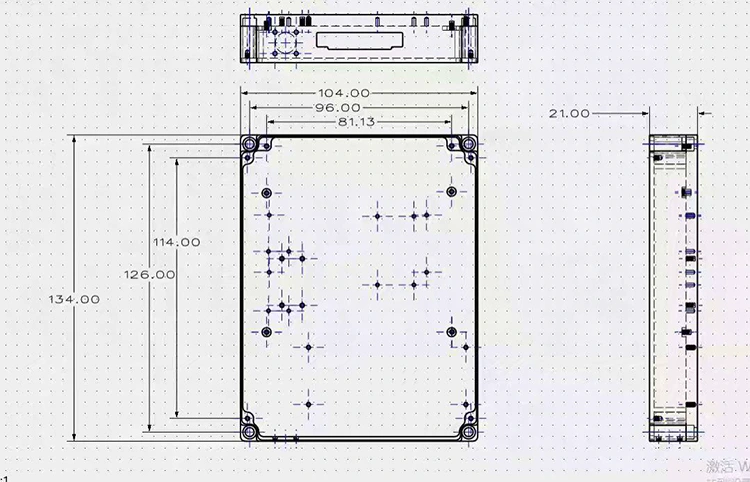

మాడ్యూల్ కొలతలు: 134mm (L) × 104mm (W) × 21mm (H)
మోడల్ నామకరణం
XTLS4-C-బ్యాండ్
ఉదాహరణలు: ATLS4-C-బ్యాండ్, HTLS4-C-బ్యాండ్
|
ఫీల్డ్ |
కోడ్ |
వివరణ |
|
సిరీస్ |
ATLS4 / HTLS4 |
ATLS4 = ప్రామాణిక ట్యూనబుల్ లేజర్; HTLS4 = హై-స్పీడ్ ట్యూనబుల్ లేజర్ |
|
వేవ్ లెంగ్త్ బ్యాండ్ |
C |
సి-బ్యాండ్ (1525–1569nm) |
|
ఆకృతీకరణ |
బ్యాండ్ |
ప్రామాణిక మాడ్యూల్ కాన్ఫిగరేషన్ |
A: ATLS4 మరియు HTLS4 ఒకే మెకానికల్ ప్యాకేజీ, ఎలక్ట్రికల్ ఇంటర్ఫేస్ మరియు ఫైబర్ అవుట్పుట్ను పంచుకుంటాయి, అయితే ట్యూనింగ్ వేగం, దశ పరిమాణం మరియు లైన్విడ్త్ పనితీరులో తేడా ఉంటుంది.
TheATLS4 ప్రామాణిక వెర్షన్ 10 pm వేవ్లెంగ్త్ స్టెప్ సైజు,≤100 µs సింగిల్-స్టెప్ వేవ్లెంగ్త్ మారే సమయం, >40 nm/s స్కానింగ్ స్పీడ్ (10 pm స్టెప్) మరియు <5 MHz యొక్క ఇరుకైన లైన్విడ్త్ను అందిస్తుంది, ఇది హై-రిజల్యూషన్ ఆప్టికల్ కొలతలు మరియు ఖచ్చితత్వానికి అనువైనదిగా చేస్తుంది.
TheHTLS4 హై-స్పీడ్ వెర్షన్ ≤1 µs సింగిల్-స్టెప్ వేవ్లెంగ్త్ మారే సమయం మరియు >1000 nm/s స్కానింగ్ స్పీడ్ని 20 pm వేవ్లెంగ్త్ స్టెప్ రిజల్యూషన్తో అందిస్తుంది, ఇది వేగవంతమైన FBG ఇంటరాగేషన్, డైనమిక్ ఫైబర్ సెన్సింగ్ మరియు హై-త్రూపుట్ ఆప్టికల్ కాంపోనెంట్ టెస్టింగ్కు అనువైనదిగా చేస్తుంది.
స్కానింగ్ వేగం, తరంగదైర్ఘ్యం రిజల్యూషన్ మరియు సిగ్నల్-టు-నాయిస్ రేషియో కోసం మీ అప్లికేషన్ అవసరాల ఆధారంగా మోడల్ను ఎంచుకోండి.
జ: అవును. ATLS4 మరియు HTLS4 ట్యూనబుల్ లేజర్ మాడ్యూల్స్ FBG ఇంటరాగేషన్ సిస్టమ్లకు విస్తృతంగా అనుకూలంగా ఉంటాయి. వాటి ఖచ్చితమైన తరంగదైర్ఘ్యం ట్యూనింగ్ సామర్ధ్యం, అధిక తరంగదైర్ఘ్యం రిజల్యూషన్ మరియు స్థిరమైన ఆప్టికల్ అవుట్పుట్ ఉష్ణోగ్రత, స్ట్రెయిన్ మరియు వైబ్రేషన్ మార్పుల వల్ల ఏర్పడే FBG వేవ్లెంగ్త్ షిఫ్ట్ల యొక్క ఖచ్చితమైన ట్రాకింగ్ను అనుమతిస్తుంది. ATLS4 హై-రిజల్యూషన్ స్పెక్ట్రల్ విశ్లేషణ కోసం ఆప్టిమైజ్ చేయబడింది, అయితే HTLS4 డైనమిక్ FBG సెన్సింగ్ మరియు హై-త్రూపుట్ కొలతల కోసం హై-స్పీడ్ స్కానింగ్ సామర్థ్యాన్ని అందిస్తుంది.
A: రెండు మోడల్లు ±0.05dBm పవర్ స్టెబిలిటీ మరియు ≤±0.3dB పవర్ ఫ్లాట్నెస్తో పూర్తి ట్యూనింగ్ పరిధిలో >10dBm అవుట్పుట్ పవర్ను అందిస్తాయి. తరంగదైర్ఘ్యం ట్యూన్ చేయబడినందున ఇంటిగ్రేటెడ్ పవర్ కంట్రోల్ లూప్ స్థిరమైన అవుట్పుట్ శక్తిని నిర్వహిస్తుంది, శక్తి వైవిధ్యం వల్ల కలిగే కొలత లోపాలను తగ్గిస్తుంది.
జ: MOQ 1 యూనిట్. మేము R&D కోసం సింగిల్ యూనిట్ల నుండి మరియు OEM ఇంటిగ్రేషన్ కోసం వాల్యూమ్ ఉత్పత్తికి ప్రోటోటైపింగ్ వరకు సౌకర్యవంతమైన ఆర్డర్ పరిమాణాలకు మద్దతునిస్తాము. మీకు అవసరమైన పరిమాణంలో నిర్దిష్ట ధరల కోసం మా విక్రయ బృందాన్ని సంప్రదించండి.
ATLS4-C-బ్యాండ్ ట్యూనబుల్ లేజర్ మాడ్యూల్
HTLS4-C-బ్యాండ్ ట్యూనబుల్ లేజర్ మాడ్యూల్
• ప్రామాణిక ఉత్పత్తి:1~2 వారాలు
• వాల్యూమ్ ఆర్డర్లు: ప్రొడక్షన్ షెడ్యూల్ కోసం దయచేసి మమ్మల్ని సంప్రదించండి
• అనుకూల ఆర్డర్లు: 3~4 వారాలు
• అంతర్జాతీయ షిప్పింగ్: ~5 పని దినాలు (DHL/UPS/FedEx Express)
