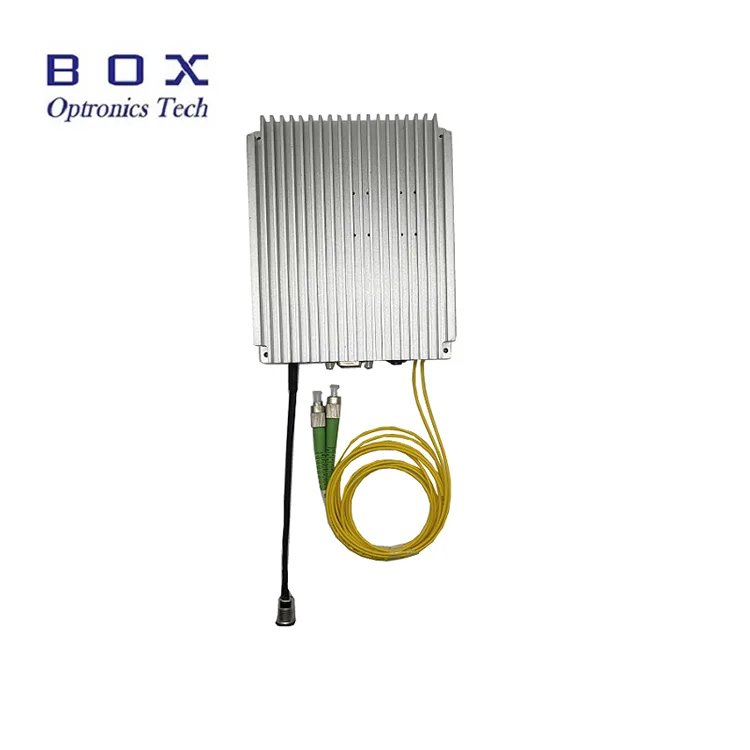

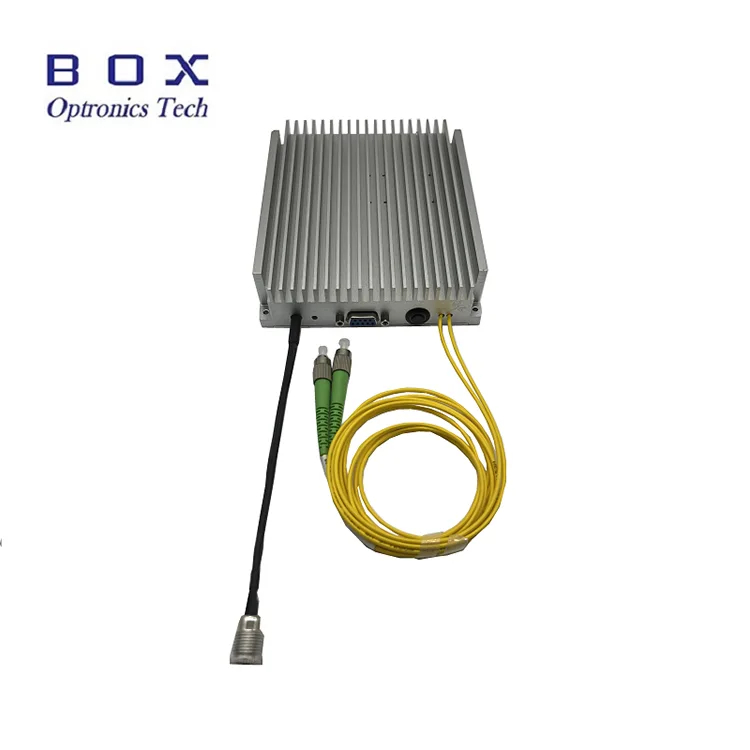

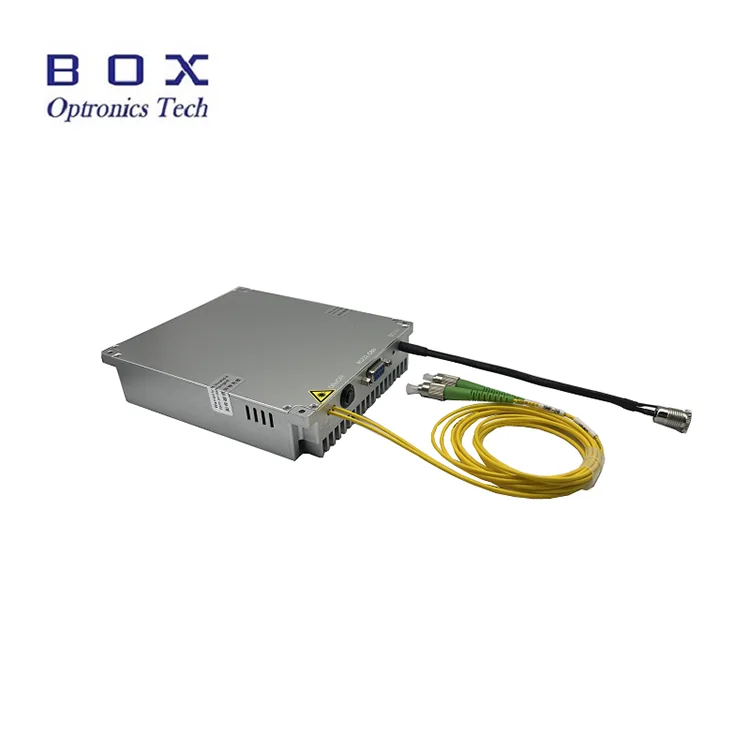

Ytterbium-డోప్డ్ ఫైబర్ యాంప్లిఫైయర్ (YDFA) 1030-1080nm తరంగదైర్ఘ్యం పరిధిలో సమర్థవంతమైన ఆప్టికల్ యాంప్లిఫికేషన్ను అందిస్తూ, ytterbium-డోప్డ్ గెయిన్ ఫైబర్ను ఉత్తేజపరిచేందుకు సెమీకండక్టర్ పంప్ లేజర్ను ఉపయోగిస్తుంది. యాంప్లిఫైయర్ 17/20/23/25/26/27/30/33/37/40dBm వద్ద ఐచ్ఛిక మరియు నిరంతరం సర్దుబాటు చేయగల సంతృప్త అవుట్పుట్ శక్తిని అందిస్తుంది, అధిక లాభం, తక్కువ శబ్దం మరియు స్థిరమైన అవుట్పుట్ పనితీరును కలిగి ఉంటుంది.
బెంచ్టాప్ మరియు కాంపాక్ట్ మాడ్యూల్ కాన్ఫిగరేషన్లలో అందుబాటులో ఉంది, YDFA ఫ్రంట్-ప్యానెల్ కంట్రోల్, సీరియల్ కమ్యూనికేషన్ మరియు PC సాఫ్ట్వేర్ ఆపరేషన్కు మద్దతు ఇస్తుంది, ఇది శాస్త్రీయ పరిశోధనలో 1064nm లేజర్ యాంప్లిఫికేషన్, ఇండస్ట్రియల్ లేజర్ సిస్టమ్లు, ఫైబర్ లేజర్ అప్లికేషన్లు మరియు ఖచ్చితమైన ఆప్టికల్ మెజర్మెంట్ సిస్టమ్ల వంటి అప్లికేషన్లకు అనుకూలంగా ఉంటుంది.
|
పారామితులు |
యూనిట్ |
విలువలు |
గమనికలు |
|
ఆపరేటింగ్ తరంగదైర్ఘ్యం |
nm |
1030~1070, 1040~1080 |
|
|
ఇన్పుట్ శక్తి |
dBm |
0~10 |
అనుకూలీకరించదగినది |
|
సంతృప్త అవుట్పుట్ శక్తి |
dBm |
17/20/23/25/26/27/30/33/37/40 |
@0dBm ఇన్పుట్ |
|
నాయిస్ ఫిగర్ |
dB |
≤5.0 |
|
|
ధ్రువణ ఆధారిత లాభం |
dB |
<0.3 |
SM ఫైబర్ |
|
ధ్రువణ విలుప్త నిష్పత్తి |
dB |
>20 |
PM ఫైబర్ |
|
ఇన్పుట్/అవుట్పుట్ ఐసోలేషన్ |
dB |
>35 |
|
|
ఫైబర్ రకం |
- |
Hi1060 లేదా PM980 |
|
|
కనెక్టర్ |
- |
FC/APC |
|
|
ఆపరేటింగ్ మోడ్ |
- |
ACC/APC(1) |
|
|
కొలతలు |
మి.మీ |
260(W)×280(D)×120(H) |
బెంచ్టాప్(17-26dBm) |
|
260(W)×320(D)×120(H) |
బెంచ్టాప్(27-33dBm) |
||
|
376(W)×340(D)×112(H) |
బెంచ్టాప్(37-40dBm) |
||
|
125(W)×150(D)×20(H) |
మాడ్యూల్(17~20dBm) |
||
|
139(W)×206(D)×27(H) |
మాడ్యూల్(23~26dBm) |
||
|
139(W)×235(D)×70(H) |
మాడ్యూల్(27~40dBm) |
||
|
విద్యుత్ సరఫరా |
V |
AC 110~240V, <30W |
బెంచ్టాప్ |
|
విద్యుత్ సరఫరా |
V |
5V DC, <15W |
మాడ్యూల్ |
|
నియంత్రణ మోడ్ |
- |
RS232 సీరియల్ కమ్యూనికేషన్ |
మాడ్యూల్ |
|
కమ్యూనికేషన్ ఇంటర్ఫేస్ |
- |
DB9 స్త్రీ |
మాడ్యూల్ |
|
ఆపరేటింగ్ ఉష్ణోగ్రత |
℃ |
-5~+35 |
|
|
ఆపరేటింగ్ తేమ పరిధి |
% |
0~70 |
|
● విస్తృత తరంగదైర్ఘ్యం పరిధి;
● 40dBm వరకు అధిక అవుట్పుట్ పవర్;
● తక్కువ శబ్దం సంఖ్య;
● Hi1060 లేదా PM980 ఐచ్ఛికం.
● నాన్ లీనియర్ ఆప్టిక్స్; ఎల్
● మైక్రోవేవ్ ఫోటోనిక్స్;
● కోహెరెంట్ LiDAR సిస్టమ్లు.

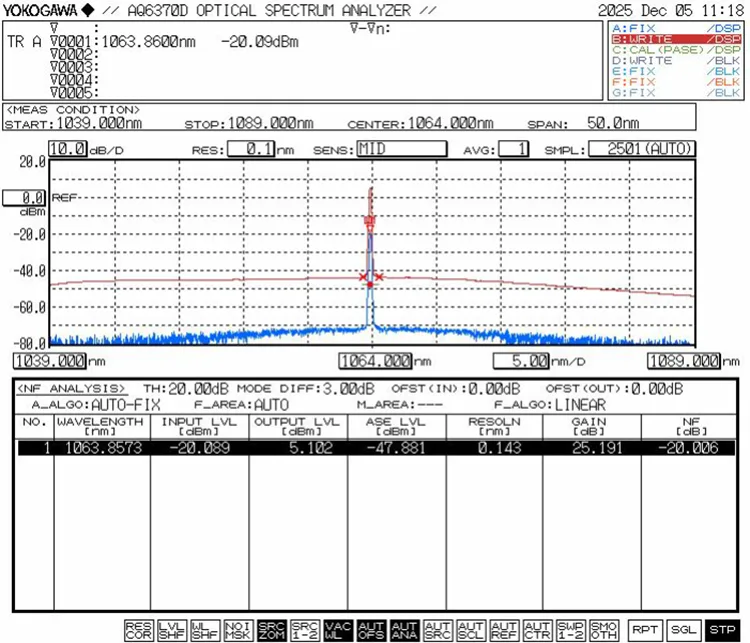

● ఆప్టికల్ స్పెక్ట్రమ్ యొక్క యాంప్లిఫైడ్ 1064nm సిగ్నల్ 0dBm ఇన్పుట్ పవర్, 3A
● పవర్ అస్థిరత@అవుట్పుట్ పవర్ 27dBm, 0dBm ఇన్పుట్ 1064nm, APC మోడ్

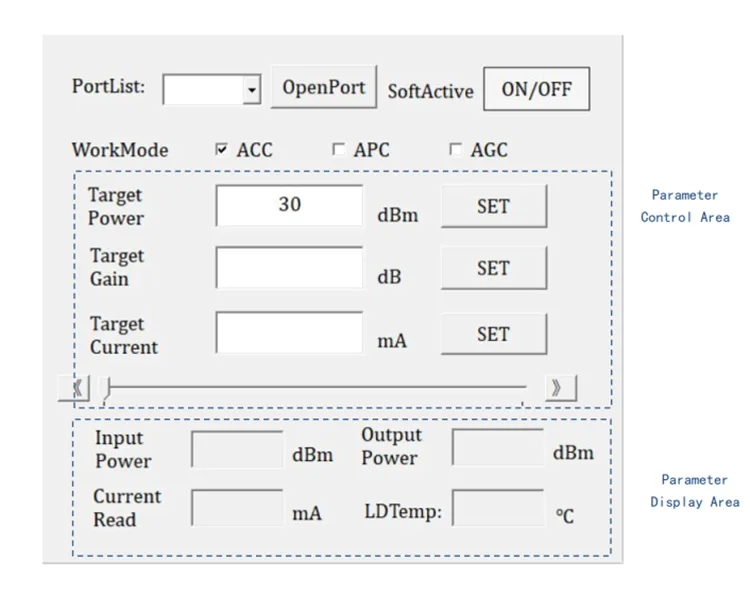

● PC నియంత్రణ సాఫ్ట్వేర్ ఇంటర్ఫేస్

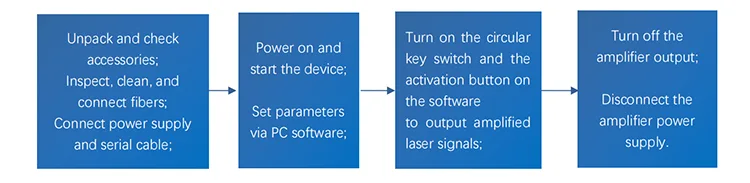

దశ1. అన్ప్యాకింగ్ మరియు అసెంబ్లీ: అసెంబ్లీకి ముందు, పవర్ కేబుల్ లేదా పవర్ అడాప్టర్, ఫైబర్ జంపర్లు, ఆపరేషన్ మాన్యువల్, టెస్ట్ రిపోర్ట్ మొదలైన వాటితో సహా అన్ని ఉపకరణాలు పూర్తయ్యాయో లేదో తనిఖీ చేయండి.
విద్యుత్ సరఫరాను కనెక్ట్ చేయండి: బెంచ్టాప్ యాంప్లిఫైయర్లను నేరుగా AC పవర్కి కనెక్ట్ చేయవచ్చు; మాడ్యులర్ యాంప్లిఫైయర్లను DC స్విచ్చింగ్ పవర్ సప్లైకి లేదా వాటి పవర్ సప్లై అవసరాలను తీర్చే నియంత్రిత విద్యుత్ సరఫరాకి కనెక్ట్ చేయాలి.
ఫైబర్ కనెక్టర్ ముగింపు ముఖాన్ని తనిఖీ చేయడానికి మరియు శుభ్రం చేయడానికి ప్రత్యేక పరికరాలు మరియు సాధనాలను (ఫైబర్ ఎండ్-ఫేస్ ఇన్స్పెక్టర్, ఫైబర్ కనెక్టర్ క్లీనింగ్ కిట్) ఉపయోగించండి. ఇది పూర్తిగా శుభ్రంగా ఉన్నప్పుడు మాత్రమే, సిగ్నల్ లైట్ సోర్స్ను యాంప్లిఫైయర్ ఇన్పుట్ పోర్ట్కి కనెక్ట్ చేయడానికి ఫైబర్ జంపర్లను ఉపయోగించండి.
దశ2. యాంప్లిఫైయర్ యొక్క విద్యుత్ సరఫరాను ఆన్ చేయండి, PC సాఫ్ట్వేర్లో పని మోడ్ను ఎంచుకోండి మరియు అవుట్పుట్ పవర్ లేదా పంప్ కరెంట్ వంటి పారామితులను సెట్ చేయండి.
గమనిక: యాంప్లిఫైయర్ మాడ్యూల్ పవర్ ఆన్ చేయబడిన ప్రతిసారీ, వర్కింగ్ మోడ్ (APC/ACC) మరియు యాంప్లిఫైయర్ యొక్క వర్కింగ్ కరెంట్ లేదా అవుట్పుట్ పవర్ గత ఉపయోగం నుండి పారామీటర్ సెట్టింగ్లు. సర్దుబాటు అవసరమైతే, దానిని PC సాఫ్ట్వేర్ ద్వారా సవరించవచ్చు. యాంప్లిఫైయర్ సాధారణంగా ఫ్యాక్టరీలో డిఫాల్ట్గా కనీస వర్కింగ్ కరెంట్ మరియు కనిష్ట అవుట్పుట్ పవర్కి సెట్ చేయబడుతుంది.
దశ3. మాడ్యూల్పై యాక్టివేషన్ కీ స్విచ్ (ACT)ని నొక్కండి మరియు PC సాఫ్ట్వేర్లోని సాఫ్ట్ యాక్టివేషన్ స్విచ్ (సాఫ్ట్యాక్టివ్) క్లిక్ చేయండి. ఈ సమయంలో, లేజర్ సిగ్నల్ విస్తరించడం మరియు అవుట్పుట్ చేయడం ప్రారంభమవుతుంది. ప్రయోగం సమయంలో, పని మోడ్ మరియు అవుట్పుట్ పవర్ను అవసరమైన విధంగా సకాలంలో సర్దుబాటు చేయవచ్చు.
గమనిక: యాంప్లిఫైయర్ కాంతి-ఉద్గార స్థితిలో ఉన్నప్పుడు (యాక్టివేషన్ స్విచ్ ఆన్లో ఉంది), ఫైబర్ జంపర్ కనెక్టర్లను ప్లగ్ చేయడం, అన్ప్లగ్ చేయడం లేదా కనెక్ట్ చేయడం ఖచ్చితంగా నిషేధించబడింది; లేకుంటే, ఫైబర్ జంపర్ కనెక్టర్ ఎండ్ ఫేస్ మరియు యాంప్లిఫైయర్ కూడా పాడైపోయే అవకాశం ఉంది, ఇది లోపాలకు దారి తీస్తుంది.
Sep4. ఉపయోగం తర్వాత, యాంప్లిఫైయర్ అవుట్పుట్ను కత్తిరించడానికి, విద్యుత్ సరఫరాను ఆపివేయడానికి మరియు ఫైబర్ కనెక్షన్ను డిస్కనెక్ట్ చేయడానికి యాక్టివేషన్ కీ స్విచ్ (ACT)ని ఆఫ్ చేయండి.
|
YDFA |
అవుట్పుట్ శక్తి |
ఫైబర్ రకం |
డైమెన్షన్ |
|
YDFA |
-XX |
-XX |
-X |
|
Ytterbium-డోప్డ్ ఫైబర్ యాంప్లిఫైయర్ |
17: 17dBm 20: 20dBm 23: 23dBm ... 40: 40dBm |
SM: Hi1060 PM:PM980 |
M: మాడ్యూల్ B: బెంచ్టాప్ |
ఉదా: YDFA-27-PM-M
(ఆర్డర్ సమాచారం: Ytterbium-డోప్డ్ ఫైబర్ యాంప్లిఫైయర్, 27dBm అవుట్పుట్ పవర్, PM980 ఫైబర్తో, మాడ్యూల్ ప్యాకేజీ).
● కోట్ నిబంధనలు
(1) EXW:
మీకు DHL/ UPS/ FedEx ఖాతా ఉంటే, బాక్స్ ఆప్ట్రానిక్స్ EXWని ఉపయోగించమని సూచిస్తున్నాయి. మేము మీ ఖాతా ద్వారా రవాణా చేస్తాము; మేము షిప్పింగ్ ఖర్చును వసూలు చేయము.
(2) DAP:
మీకు ఖాతా లేకుంటే, దయచేసి ఉత్పత్తుల కోసం షిప్పింగ్ ధరను ముందుగా చెల్లించండి.
(3) ఇతర
● చెల్లింపు నిబంధనలు
PayPal మరియు T/T అందుబాటులో ఉన్నాయి.
ఉత్పత్తి: 10-15 పని రోజులు. (కొన్ని స్టాక్లో ఉంటే, అది వేగంగా రవాణా చేయబడుతుంది.)
అంతర్జాతీయ లాజిస్టిక్స్: 3-5 పని దినాలు.
● యాంప్లిఫైయర్ రేట్ చేయబడిన ఆప్టికల్ సిగ్నల్ వేవ్ లెంగ్త్ మరియు పవర్ పరిధిలో పని చేయాలి. పేర్కొన్న పరిధికి మించి ఆప్టికల్ సిగ్నల్లను ఇన్పుట్ చేయవద్దు. నిర్దిష్ట పారామితుల కోసం ఉత్పత్తి పరీక్ష నివేదికను చూడండి.
● ప్రారంభించడానికి ముందు, పవర్ స్విచ్ మరియు కీ స్విచ్ ఆఫ్ చేయబడిందని నిర్ధారించుకోండి, ఆపై విద్యుత్ సరఫరాను కనెక్ట్ చేయండి. షట్ డౌన్ చేసినప్పుడు, ముందుగా కీ స్విచ్ని ఆఫ్ చేయండి మరియు అవుట్పుట్ ఇండికేటర్ బయటకు వెళ్లిన తర్వాత విద్యుత్ సరఫరాను డిస్కనెక్ట్ చేయండి. యాంప్లిఫైయర్ పని చేస్తున్నప్పుడు నేరుగా విద్యుత్ సరఫరాను నిలిపివేయవద్దు.
● ఇన్పుట్ మరియు అవుట్పుట్ ఫైబర్ కనెక్టర్లను తరచుగా ప్లగ్ చేయడం/అన్ప్లగ్ చేయడం సిఫారసు చేయబడలేదు, ఎందుకంటే ఇది దుమ్ము కలుషితం, ఇన్సర్షన్ నష్టం పెరగడం లేదా ఫైబర్ కనెక్టర్ ఎండ్ ఫేస్ను కాల్చేస్తుంది.
● ప్రధాన అవుట్పుట్ పోర్ట్లోని FC/APC కనెక్టర్ పవర్ టెస్టింగ్ కోసం మాత్రమే; దీన్ని ఇతర ఫైబర్ కనెక్టర్లకు కనెక్ట్ చేయడం ఖచ్చితంగా నిషేధించబడింది. అవుట్పుట్ ఫైబర్ను ఇతర ఫైబర్లకు కనెక్ట్ చేయవలసి వస్తే, ఫైబర్ ఫ్యూజన్ స్ప్లిసర్తో ఫ్యూజన్ స్ప్లికింగ్ సిఫార్సు చేయబడింది.
● పరికరాన్ని తేమ, దుమ్ము మరియు తుప్పు నుండి దూరంగా ఉంచండి; దానిని పొడి ప్రదేశంలో నిల్వ చేయండి.
● వారంటీ వ్యవధి:
కొనుగోలు చేసినప్పటి నుండి 1 సంవత్సరంలోపు మానవ-ప్రేరిత లోపాల కోసం ఉచిత మరమ్మత్తు లేదా భర్తీ. 1 సంవత్సరం తర్వాత చెల్లింపు నిర్వహణ సేవలు అందుబాటులో ఉంటాయి.
● ఉచిత వారంటీ నుండి మినహాయింపులు:
ఉచిత వారంటీ వ్యవధిలో, ఉత్పత్తి నాణ్యత సమస్యల వల్ల ఏర్పడే లోపాల కోసం ఉచిత రిపేర్ లేదా రీప్లేస్మెంట్ సేవలు అందించబడతాయి. అయితే, వారంటీ వ్యవధిలో కింది సందర్భాలలో ఉచిత మరమ్మతు సేవలను తిరస్కరించే హక్కు Box Optronicsకి ఉంది:
(1) సహజ కారకాలు (ఉదా., మెరుపులు, దుమ్ము) లేదా పర్యావరణ ప్రభావాల వల్ల కలిగే నష్టం.
(2) యూజర్ చేత సరికాని ఆపరేషన్ కారణంగా లోపాలు.
(3) మానవ తప్పిదం వల్ల సంభవించే స్పష్టమైన భౌతిక నష్టం.
(4) అనధికారికంగా వేరుచేయడం, సవరించడం లేదా మరమ్మత్తు.
(5) హౌసింగ్పై మార్చబడిన లేదా అసంపూర్ణమైన వారంటీ లేబుల్లు.
(6) రవాణా సమయంలో నష్టం లేదా నష్టం.
